Verwandte Anleitungen für Lightmaxx VEGA Silent PAR Series
Inhaltszusammenfassung für Lightmaxx VEGA Silent PAR Series

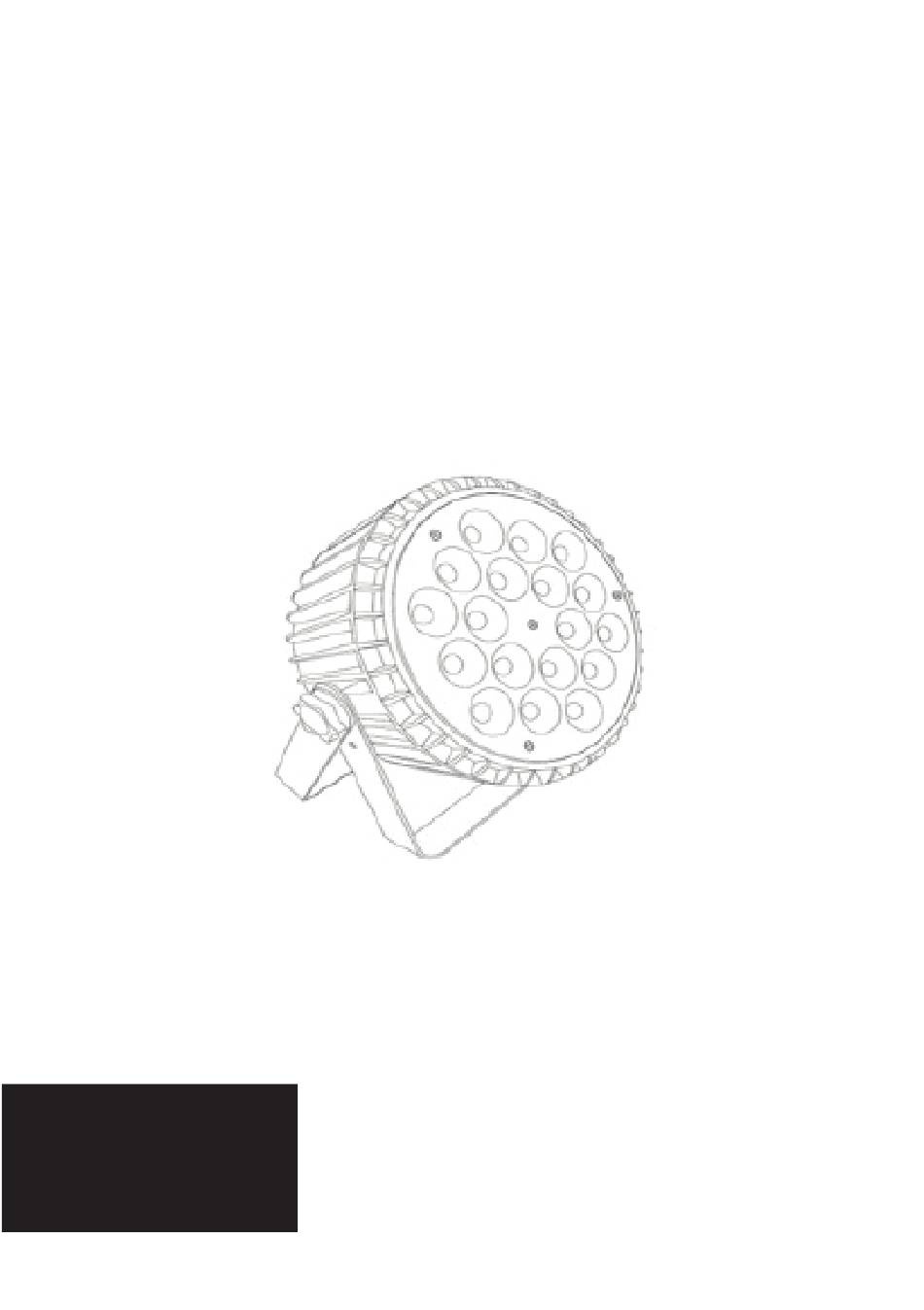

- Seite 1 Lightmaxx VEGA Silent PAR Series LIG0015756-000 LIG0015757-000 LIG0015758-000 Bedienungsanleitung LIG0015759-000 User Manual 09/2018...
-
Seite 2: Garantie
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX LED Par! Vielen Dank, dass Sie sich für ein Produkt von LightmaXX entschieden haben. Durch effi ziente Entwicklung und ökonomische Produktion ermöglicht LightmaXX hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf. - Seite 3 GEFAHR! (Elektrischer Schlag durch Hohe Spannungen im Gerät) Unterlassen Sie das abnehmen des Gehäuses. Es befi nden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befi nden sich Bauteile, welche unter hoher elekt- rischer Spannung stehen. Das Gerät darf nicht verwendet werden, sobald Beschä- digungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuse- teilen bemerkt werden! Hinweis! (Betriebsbedingungen)
-
Seite 4: Installation
Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Ver- bindungen ausschließlich hochwertige, möglichst kurze Kabel. Installation: Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen. Benut- zen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpackungen um das Produkt bei Nichtbenutzung optimal vor Einfl üssen wie Staub oder Feuchtigkeit, etc. - Seite 5 Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befi ndlichen Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand. Adressieren Sie das Gerät entsprechend Ihrer DMX Konfi guration.
- Seite 6 Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Anschlüsse und Bedienelemente: Nummer Beschreibung Nummer Beschreibung LED Linse Stromlink Feststellschraube DMX Eingang (3-pol) Doppelbügel DMX Ausgang (3-pol) Display Lüfter Menütasten Sicherung Stromeingang (IEC in) Menü: Die Navigation im Menü...
-
Seite 7: Die Menüstruktur Im Detail
Die Menüstruktur im Detail:... -
Seite 8: Spezifikationen
Spezifi kationen Nummer VEGA Silent PAR I VEGA Silent PAR I VEGA Silent PAR II VEGA Silent PAR II QUAD Complete QUAD Complete LED Leistung 14x 8W 14x 10W 18x 8W 18x 10W Farbmischung RGBW RGBWA RGBW RGBWA Abstrahl- 30° 30°... - Seite 9 Symptom Fehlerbehebung Keine Funktion Überprüfen Sie die Netzverbindung, sowie Ihre Sicherung. Keine Reaktion im DMX Betrieb Überprüfen Sie die Kabelverbindun- Sofern vorhanden, probieren Sie einen alternativen DMX Controller aus. Keine Reaktion im Fernbetrieb Wechseln Sie die Batterie in Ihrer Fernbedienung Stellen Sie sicher, das IR-Sender und Empfänger in geringen und freien Abstand zueinander sind.
-
Seite 10: Scope Of Delivery
Intended use: The product Lightmaxx LED Par was designed for the reproduction of audio signals close to the ear. Improper use of the product is considered improper and can lead to personal injury or property damage. No liability is assumed for damage resulting from inproper use. - Seite 11 DANGER! (Electric shock caused by high voltage in the device) Do not remove the case. There are no serviceable parts in the device. The com- ponents inside the device are under high electrical voltage. The device may not be used if there is signs of damage or missing components, protective devices or housing parts! NOTICE! (Operating conditions) Due to its structural characteristics, the device is designed for indoor use.
- Seite 12 Commissioning: Make sure everything is plugged in before switching on. Only use high-quality, preferably short cables. Installation: Be sure to check the device for damage before use. Use original packaging or suitable transport or storage packaging to protect the product properly against dust or moisture, etc. The device can be installed for standing or hanging.
- Seite 13 Operating method: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX soft- ware or the DMX output of a device in your DMX chain. Always use DMX cables with a 110 ohm re- sistor in doing so.
- Seite 14 Operating: Start: Connect the device to the mains and wait a few seconds for it to be ready for use. Connections and controls: Nummer Beschreibung Nummer Beschreibung LED Lenses power link locking screw DMX input (3-pin) double handle DMX output (3pol) display menu buttons fuse...
- Seite 15 The menu structure in detail:...
-
Seite 16: Specifications
Specifications number VEGA Silent PAR I VEGA Silent PAR I VEGA Silent PAR II VEGA Silent PAR II QUAD Complete QUAD Complete LED power 14x 8W 14x 10W 18x 8W 18x 10W color mixing RGBW RGBWA RGBW RGBWA beam 30° 30°... -
Seite 17: Environmental Protection
Symptom Troubleshooting No function Check the network connection as well as its fuse. No response in DMX mode Check if the cables are properly connected. If available, try an alternative DMX controller. No response from remote control Change the battery in your remote control.
