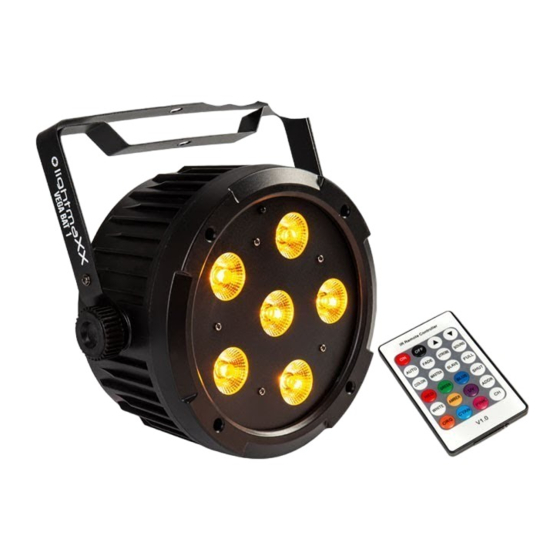

- Seite 1 DEUTSCH/ENGLISCH lightmaXX Vega BAT-1 LIG0016452-000 10/2019 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
-
Seite 5: Lieferumfang
Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX Vega BAT-1 wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen... -
Seite 6: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen... - Seite 7 DEUTSCH 4 Kanäle: Kanal Wert Funktion 000-255 000-255 Grün 000-255 Blau 000-255 Weiß 6 Kanäle: Kanal Wert Funktion 000-255 000-255 Grün 000-255 Blau 000-255 Weiß 000-255 Amber 000-255...
-
Seite 8: Betriebsart Statisch, Auto Oder Sound
DEUTSCH 10 Kanäle: Kanal Wert Funktion Dimmer Strobe-Effekt 000-255 000-255 Grün 000-255 Blau 000-255 Weiß 000-255 Amber 000-255 000-064 Manuelle Farbeinstellung 065-080 Makro Farbwahl 081-150 Farbwechsel sprunghaft 151-220 Farbüberblendung 221-255 Musikgesteuerter Modus Geschwindigkeit 000-255 (langsam zu schnell) Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto) oder über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). -
Seite 9: Betriebsart Fernbedienung
DEUTSCH Betriebsart Fernbedienung: Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die jeweiligen Funktionen können über die diversen Programmwahl- oder Farbtasten vorgenommen werden. Taste Funktion Taste Funktion Kanal, Drücken der Pfeiltasten anschalten verändert den Kanal Modus Drücken von den Pfeiltasten ausschalten verändert die Helligkeit Jump Change –... -
Seite 10: Bedienung
DEUTSCH Bedienung: Start: Die Stromversorgung des Geräts kann mittels Netzspannung und über den eingebauten Akku erfolgen. 1. Netzbetrieb Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Über den Stromausgang (IEC) auf der Rückseite des Geräts lässt sich ein weiteres Gerät mit Strom versorgen. -
Seite 11: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung LEDs Safety-Öse Montagebügel Integriertes Mikrofon Feststellschrauben DMX-In (3-pol) Infrarotsensor für Fernbedienung DMX-Out (3-pol) Lüfterauslass Power-In (IEC) Display Sicherung Menütasten Power-Out (IEC) -
Seite 12: Die Menüstruktur Im Detail
DEUTSCH Menü: e Na Men er l e er Men as en un er al splays. M er„Mod “- Taste a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Nummer... -
Seite 13: Spezifikationen
DEUTSCH Spezifikationen: Model lightmaXX Vega BAT-1 Farbmischung RGBWA+UV LED-Anzahl 6x 10Watt Lithium-Ionen-Akku (11.6V 5200MA) Typ Batterie Laufzeit Batterie 3 bis 10 Stunden Betriebsmodi DMX, Automatik, Sound, Master/Slave DMX-Modi 3,4,6 und 10 Kanäle Anschlüsse DMX-In/Out (3-pol), Power-In/Out (IEC) Abstrahlwinkel 25°/45° Spannung AC 110-240V, 50/60Hz Maße (L x B x H) -
Seite 14: Reinigung
DEUTSCH Fehlerbehebung: e na l en e en als r eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre Keine Funktion Sicherung. -
Seite 15: Umweltschutz
DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. - Seite 16 DEUTSCH Notizen MS ID: LIG0016452-000 10/2019...
- Seite 17 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 18 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
- Seite 19 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.
-
Seite 20: Intended Use
Intended use: The lightmaXX Vega Bat-1 was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. - Seite 21 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Seite 22 ENGLISH 4 channel: Channel Value Function 000-255 000-255 Green 000-255 Blue 000-255 White 6 channel: Channel Value Function 000-255 000-255 Green 000-255 Blue 000-255 White 000-255 Amber 000-255...
- Seite 23 ENGLISH 10 channel: Channel Value Function Dimmer Strobe effect 000-255 000-255 Green 000-255 Blue 000-255 White 000-255 Amber 000-255 000-064 Manual colour adjusting 065-080 Macro colour selection 081-150 Jump colour change 151-220 Colour fade 221-255 Music control mode Speed 000-255 (slow to fast) Static, Auto or Sound mode: The device contains automatic programs that run according to fixed schemes (Auto) or are...
- Seite 24 ENGLISH Remote control mode: The device can be managed remotely using the remote control included in the scope of delivery. The respective functions can be performed using the various program selection or color keys. Function Function Channel – press up & down Turn on button to change channel Press up &...
-
Seite 25: Connections And Controls
ENGLISH Operation: Start: Connect the device to the mains and wait a few seconds until it is ready for operation. Connections and controls: Designation Designation LEDs Ring eye (e.g. for Safety) Mounting brackets Integrated microphone Locking screw DMX input (3 pin) Infrared sensor for remote control DMX output (3 pin) Fan outlet... -
Seite 26: The Menu Structure In Detail
ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Menu item Value Description... - Seite 27 ENGLISH Specifications: Model lightmaXX Vega BAT-1 Colour mixture RGBWA+UV LEDs 6x 10Watt Lithium ionen rechargeable Type Battery battery (11.6V 5200MA) Battery life 3 to 10 hours Operation modes DMX, Automatik, Sound, Master/Slave DMX modes 3,4,6 and 10 channel Connections DMX-In/Out (3-pol), Power-In/Out (IEC) Beam angle 25°/45°...
- Seite 28 ENGLISH Cleaning: Regular cleaning of the device from dirt and dust increases the shelf life of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt.
- Seite 29 ENGLISH Notes MS ID: LIG0016452-000 10/2019...
