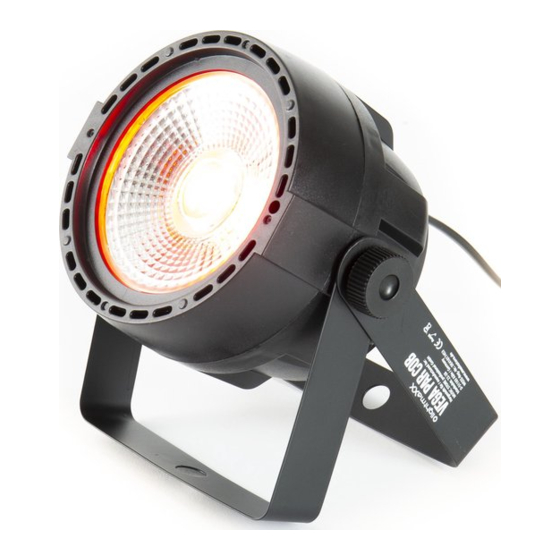

- Seite 1 DEUTSCH/ENGLISCH lightmaXX Nano PAR COB LIG0015653-000 02/2023 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
- Seite 5 Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt lightmaXX Nano PAR COB wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen...
- Seite 6 DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
- Seite 7 DEUTSCH 7-Kanal-Modus Kanal Wert Funktion Master Dimmer 000-255 (0 bis 100%) Rot Dimmer 000-255 (0 bis 100%) Grün Dimmer 000-255 (0 bis 100%) Blau Dimmer 000-255 (0 bis 100%) Stroboskop 000-255 (Geschwindigkeit: langsam zu schnell) 000-255 Automatikbetrieb Einstellung Geschwindigkeit für 000-255 Automatikbetrieb Betriebsart Statisch, Auto oder Sound:...
- Seite 8 DEUTSCH Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Feststellschraube DMX-Ausgang (3-pol) Montagebügel Display LED Linse Bedientasten Lüfterauslass Stromanschluss DMX-Eingang (3-pol)
- Seite 9 DEUTSCH Menü: e Na Men er l e er Men as en un er al splays. M er„Mod “- Tas e a eren e as Men e Na n er l e „Up-“ un „Down-“ Tasten. Eine en spre en e Auswa l w r er „Enter-“Tas e es Die Menüstruktur im Detail: Modus...
- Seite 10 DEUTSCH Spezifikationen: Model Nano PAR COB Spannungsversorgung AC 100-240V, 50/60 Hz Leuchtmittel 1 x 30 Watt COB LED Farbmischung Rot – Grün - Blau Automatik, Musiksteuerung, DMX, Betriebsmodi Master/Slave DMX Kanäle Dimmer 0 bis 100% Stroboskop 0 bis 20 Hz...
- Seite 11 DEUTSCH Fehlerbehebung: Die nachfolgende Übersicht dient als Hil e r e ne s nelle e ler e e un . Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre...
- Seite 12 DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc.
- Seite 13 DEUTSCH Notizen MS ID: LIG0015653-000 02/2023...
- Seite 14 Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 15 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or sunlight can also cause damage, avoid them! Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage.
- Seite 16 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.
- Seite 17 Intended use: The lightmaXX Nano PAR COB was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
- Seite 18 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration of the DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Seite 19 ENGLISH 7 Channel Mode: Channel Value Function Master Dimmer 000-255 (0 to 100%) Red Dimmer 000-255 (0 to 100%) Green Dimmer 000-255 (0 to 100%) Blue Dimmer 000-255 (0 to 100%) Strobe 000-255 (Speed: slow to fast) 000-255 Automatic mode 000-255 Setting Speed für automatic mode Static, Auto or Sound mode:...
- Seite 20 ENGLISH Operation: Start: Connect the device to the mains and wait a few seconds until it is ready for operation. Connections and controls: Designation Designation Locking screw DMX output (3 pin) Mounting bracket Display LED lense Menu keys Power input DMX input (3 pin)
- Seite 21 ENGLISH Menu: Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigate via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. The menu structure in detail: Mode Value Function...
- Seite 22 ENGLISH Specifications: Model Nano PAR COB Power supply AC 100-240V, 50/60 Hz Light sources 1 x 30 Watt COB LED Colour mix Red – Green - Blue Operating modes Automatic, Music control , DMX, Master/Slave DMX channel Dimmer 0 to 100%...
- Seite 23 ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsure, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the mains connection and the fuse Check the cable connections No reaction in DMX mode Check your DMX address setting...
- Seite 24 ENGLISH Environmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc.
- Seite 25 ENGLISH Notes MS ID: LIG0015653-000 02/2023...
