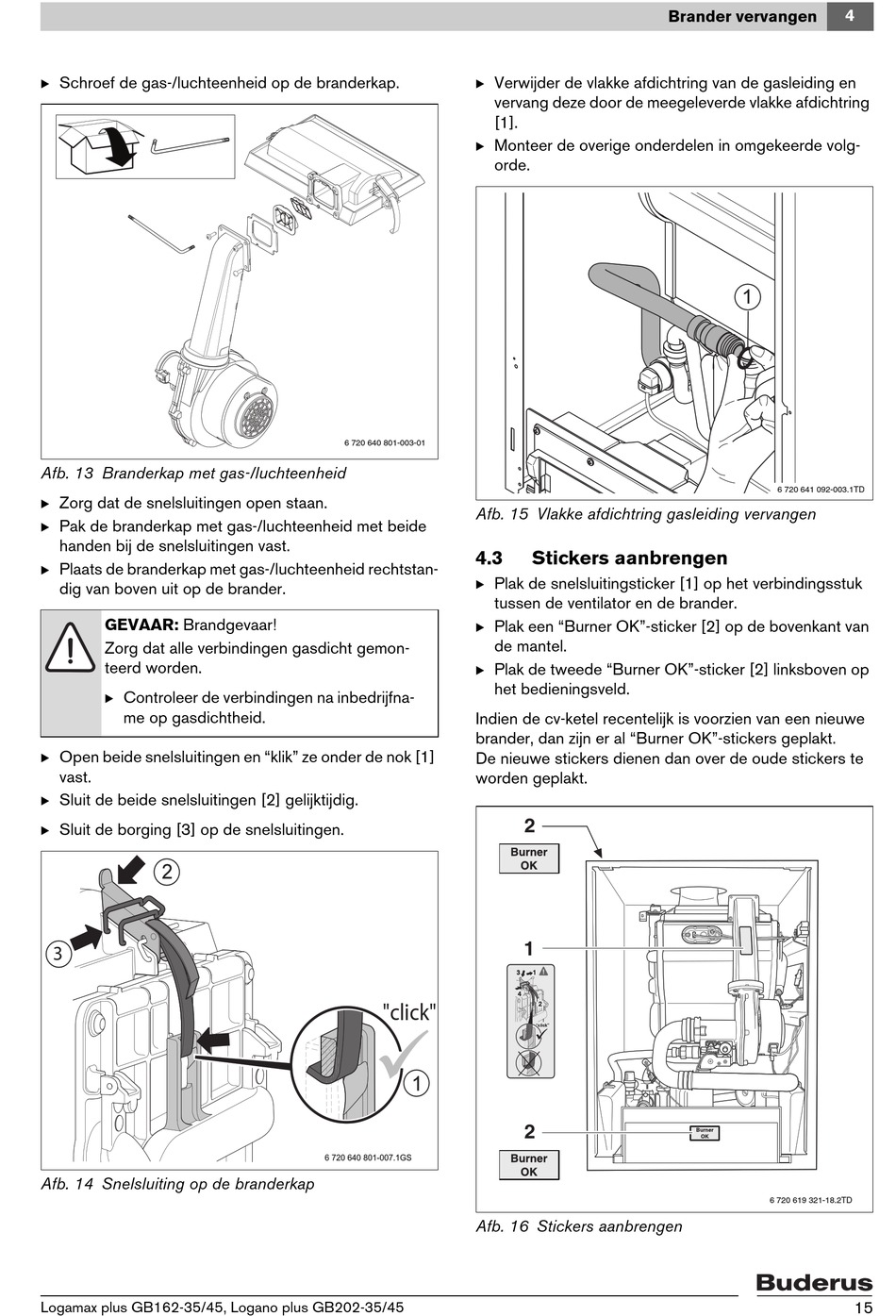

B Schroef de gas-/luchteenheid op de branderkap.
Afb. 13 Branderkap met gas-/luchteenheid
B Zorg dat de snelsluitingen open staan.
B Pak de branderkap met gas-/luchteenheid met beide
handen bij de snelsluitingen vast.
B Plaats de branderkap met gas-/luchteenheid rechtstan-
dig van boven uit op de brander.
GEVAAR: Brandgevaar!
Zorg dat alle verbindingen gasdicht gemon-
teerd worden.
B Controleer de verbindingen na inbedrijfna-
me op gasdichtheid.
B Open beide snelsluitingen en "klik" ze onder de nok [1]
vast.
B Sluit de beide snelsluitingen [2] gelijktijdig.
B Sluit de borging [3] op de snelsluitingen.
3
Afb. 14 Snelsluiting op de branderkap
Logamax plus GB162-35/45, Logano plus GB202-35/45
B Verwijder de vlakke afdichtring van de gasleiding en
vervang deze door de meegeleverde vlakke afdichtring
[1].
B Monteer de overige onderdelen in omgekeerde volg-
orde.
6 720 640 801-003-01
Afb. 15 Vlakke afdichtring gasleiding vervangen
4.3
B Plak de snelsluitingsticker [1] op het verbindingsstuk
tussen de ventilator en de brander.
B Plak een "Burner OK"-sticker [2] op de bovenkant van
de mantel.
B Plak de tweede "Burner OK"-sticker [2] linksboven op
het bedieningsveld.
Indien de cv-ketel recentelijk is voorzien van een nieuwe
brander, dan zijn er al "Burner OK"-stickers geplakt.
De nieuwe stickers dienen dan over de oude stickers te
worden geplakt.
"click"
6 720 640 801-007.1GS
Afb. 16 Stickers aanbrengen
Brander vervangen

Stickers aanbrengen

2
1
4
2
4
6 720 641 092-003.1TD
6 720 619 321-18.2TD
