Schritte
1. Richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen der Handballenstützen- und
Tastaturbaugruppe aus.
2. Bringen Sie die drei Schrauben (M2x4) zur Befestigung der Systemplatine an der Handballenstützen- und Tastaturbaugruppe wieder
an.
3. Verbinden Sie die Antennenkabel mit der Wireless-Karte und führen Sie die Antennenkabel durch die Kabelführungen an der
Handballenstützen-Tastatur-Baugruppe.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten.
Tabelle 2. Farbcodierung des Antennenkabels
Anschlüsse auf der
Wireless-Karte
Main (Hauptkabel)
Hilfskabel

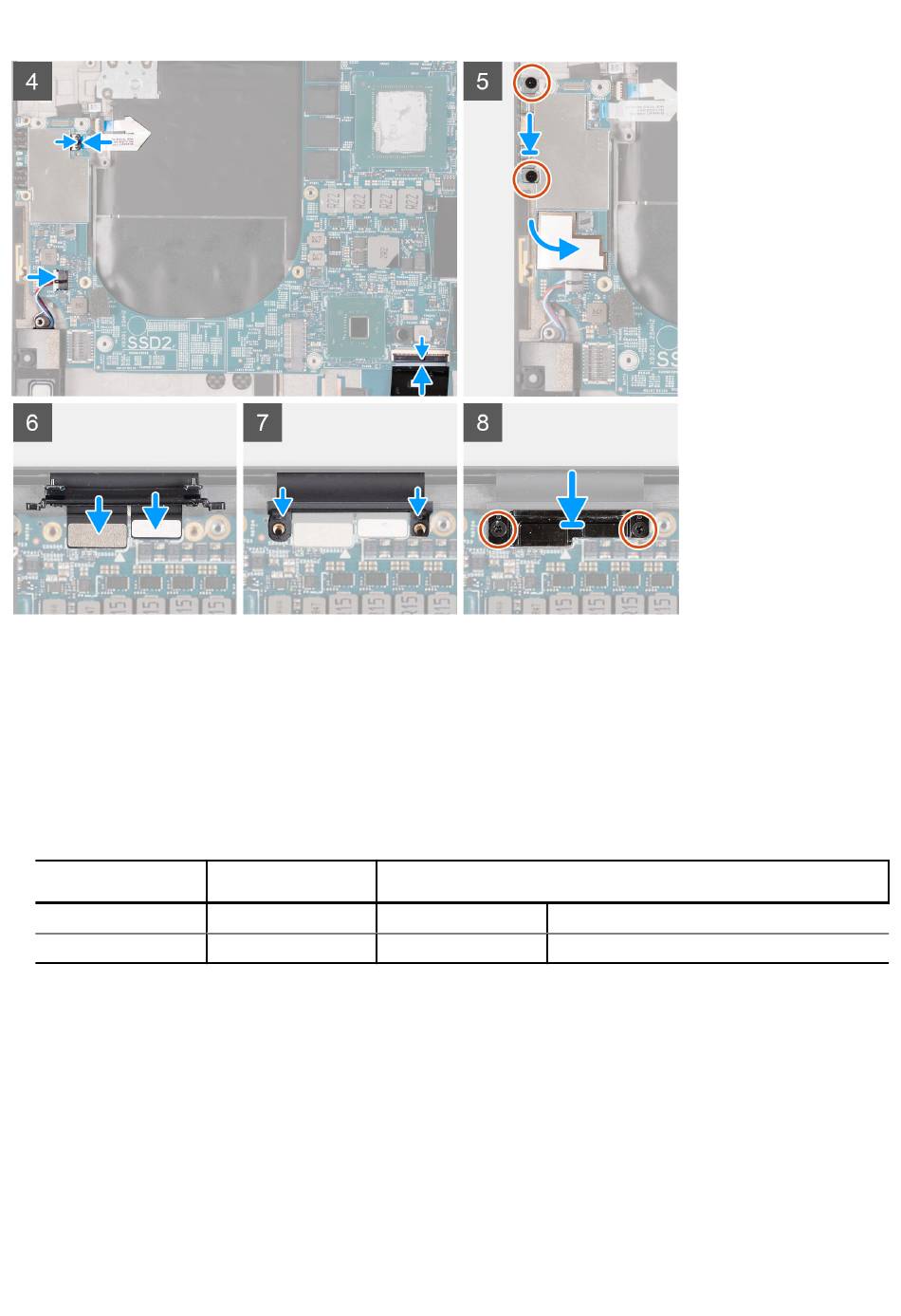

4. Verbinden Sie das rechte Lautsprecherkabel mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.
5. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der Netzschalterhalterung an der Handballenstützen- und Tastaturbaugruppe
wieder an.
6. Befestigen Sie das Mylar-Klebeband, mit dem die Antennenkabel an der Systemplatine befestigt werden.
7. Bringen Sie die Schraube (M2x4) wieder an, mit der die Wireless-Kartenhalterung an der Systemplatine befestigt wird.
8. Verbinden Sie das Netzschalterkabel mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen.
9. Verbinden Sie das linke Lautsprecherkabel mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.
10. Verbinden Sie das Tastaturkabel mit der Systemplatine und schließen Sie die Verriegelung, um das Kabel zu befestigen.
11. Bringen Sie die beiden Schrauben (M2x4) wieder an, mit denen die USB-Typ-C-Anschlusshalterung an der Handballenstützen- und
Tastaturbaugruppe befestigt wird.
12. Bringen Sie das Mylar-Klebeband zur Befestigung des Netzschalterkabels an der Systemplatine an.
Antennenkabelfarbe
Weiß
Schwarz
Siebdruckbeschriftung
MAIN
AUX
Entfernen und Einbauen von Komponenten
△ (weißes Dreieck)
▲ (schwarzes Dreieck)
