Systemplatine
Entfernen der Systemplatine
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
ANMERKUNG:
Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Geben Sie die Service-Tag-
Nummer im BIOS-Setup-Programm ein, nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG:
Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms
vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen,
nachdem Sie die Systemplatine wieder eingebaut haben.
ANMERKUNG:
Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass
Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können.
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.
4. Entfernen Sie die Speichermodule.
5. Entfernen Sie das
M.2 2230-Solid-State-Laufwerk
6. Entfernen Sie das
M.2-2230-Solid-State-Laufwerk
7. Entfernen Sie den Kühlkörper.
ANMERKUNG:
Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den
Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.
8. Entfernen Sie den
rechten
9. Entfernen Sie den
linken
10. Entfernen Sie die I/O-Platine.
Info über diese Aufgabe

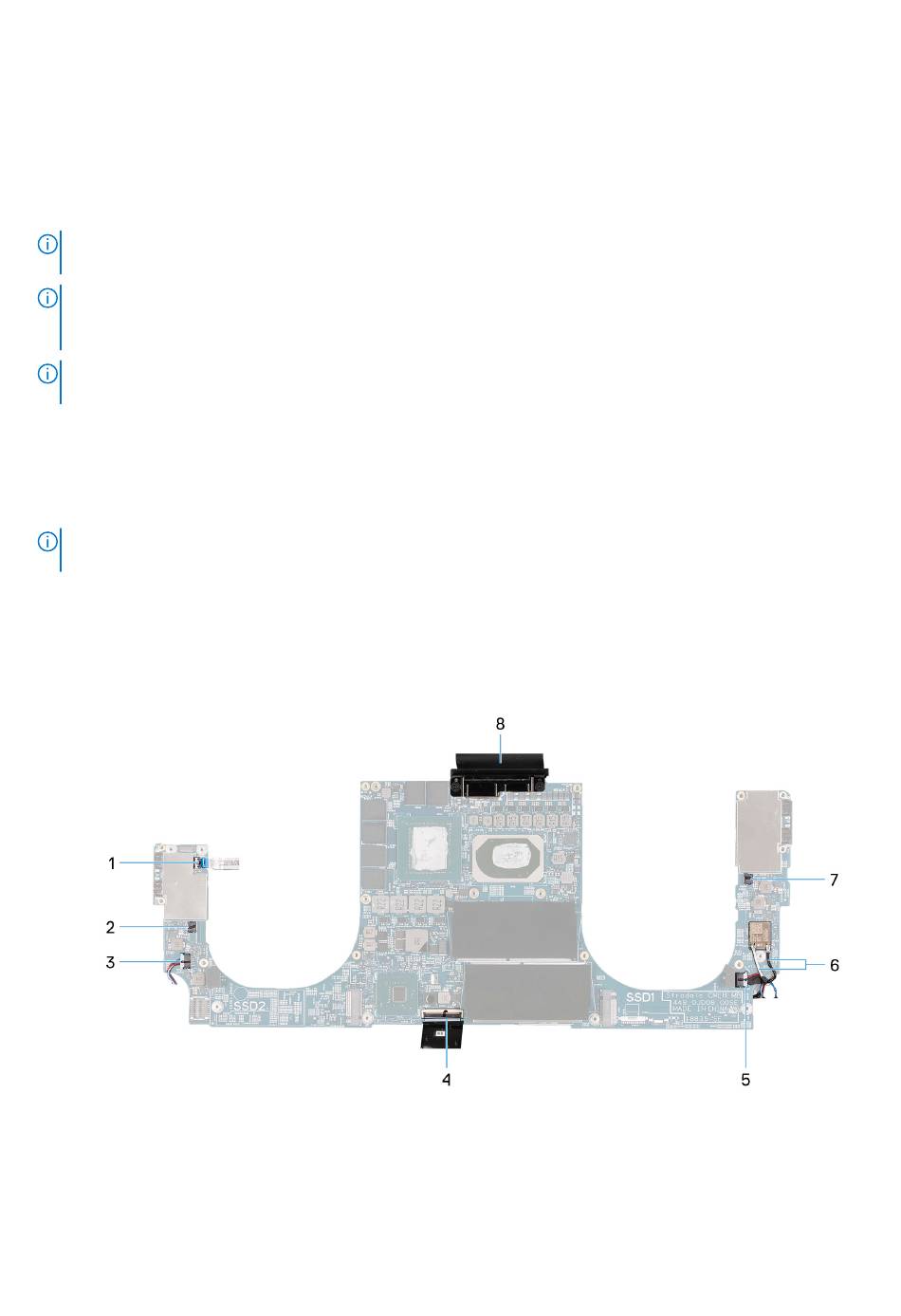

Die folgende Abbildung zeigt die Position der Kabel auf der Systemplatine.
Abbildung 1. Kabel der Systemplatine
1. Netzschalterkabel
3. Kabel des linken Lautsprechers
5. Kabel des rechten Lautsprechers
7. Kabel des rechten Lüfters
44
Entfernen und Einbauen von Komponenten
Vor der Arbeit an Komponenten im Inneren des
oder das
bzw. das
Lüfter.
Lüfter.
Computers.
M.2 2280-Solid-State-Laufwerk
M.2-2280-Solid-State-Laufwerk
2. Kabel des linken Lüfters
4. Tastaturkabel
6. Antennenkabel
8. Bildschirmkabel- und Kamerakabel
aus dem Steckplatz SSD1.
aus dem Steckplatz SSD2.
