Schritte
1. Entfernen Sie die M2x4-Schraube, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine befestigt sind.
2. Heben Sie die SSD-Wärmehalterung vom SSD-Laufwerk ab.
3. Schieben und heben Sie das SSD-Laufwerk aus dem Steckplatz SSD1.
Installieren des M.2 2230-SSD-Laufwerks im Steckplatz SSD1
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG:
Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2230-Solid-State-Laufwerk im Steckplatz SSD1.
ANMERKUNG:
Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein
M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.

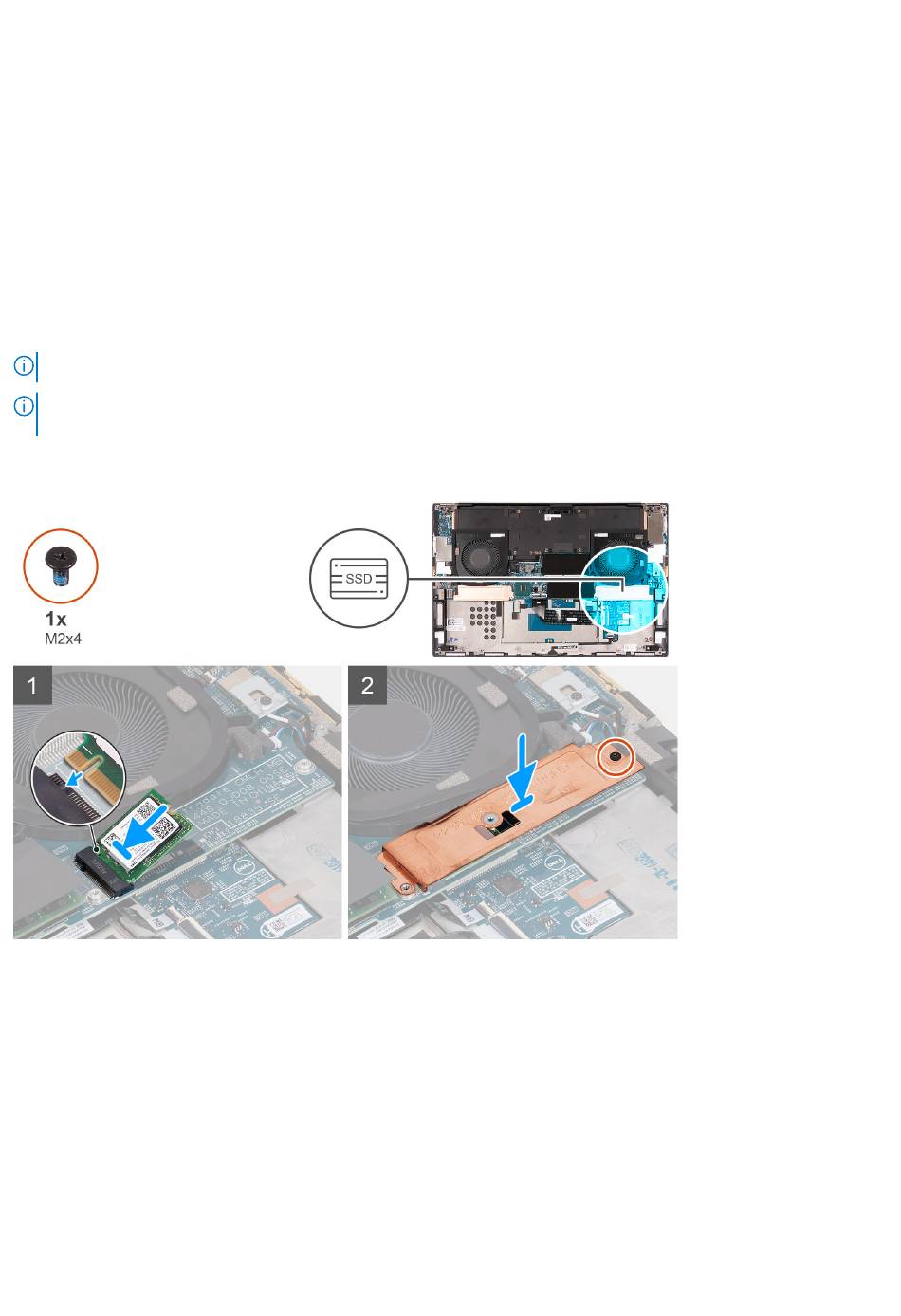

Die folgende Abbildung zeigt die Position des M.2 2230-Solid-State-Laufwerks, das im Steckplatz SSD1 des XPS 17 9710 installiert wird,
und stellt das Installationsverfahren bildlich dar.
Schritte
1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am Steckplatz SSD1 aus.
2. Schieben Sie das SSD-Laufwerk in den Steckplatz SSD1 hinein.
3. Platzieren Sie die thermische SSD-Halterung mithilfe des Führungsstifts auf dem Solid-State-Laufwerk.
4. Richten Sie die Schraubenbohrung der thermischen Halterung des SSD-Laufwerks an der Schraubenbohrung der Systemplatine aus.
5. Bringen Sie die M2x4-Schraube wieder an, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine
befestigt sind.
Nächste Schritte
1. Bauen Sie die
Batterie
ein.
2. Bringen Sie die
Bodenabdeckung
3. Befolgen Sie die Anweisungen im Abschnitt
an.
Nach der Arbeit an Komponenten im Inneren des
Computers.
Entfernen und Einbauen von Komponenten
23
