ANMERKUNG:
Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein
M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.

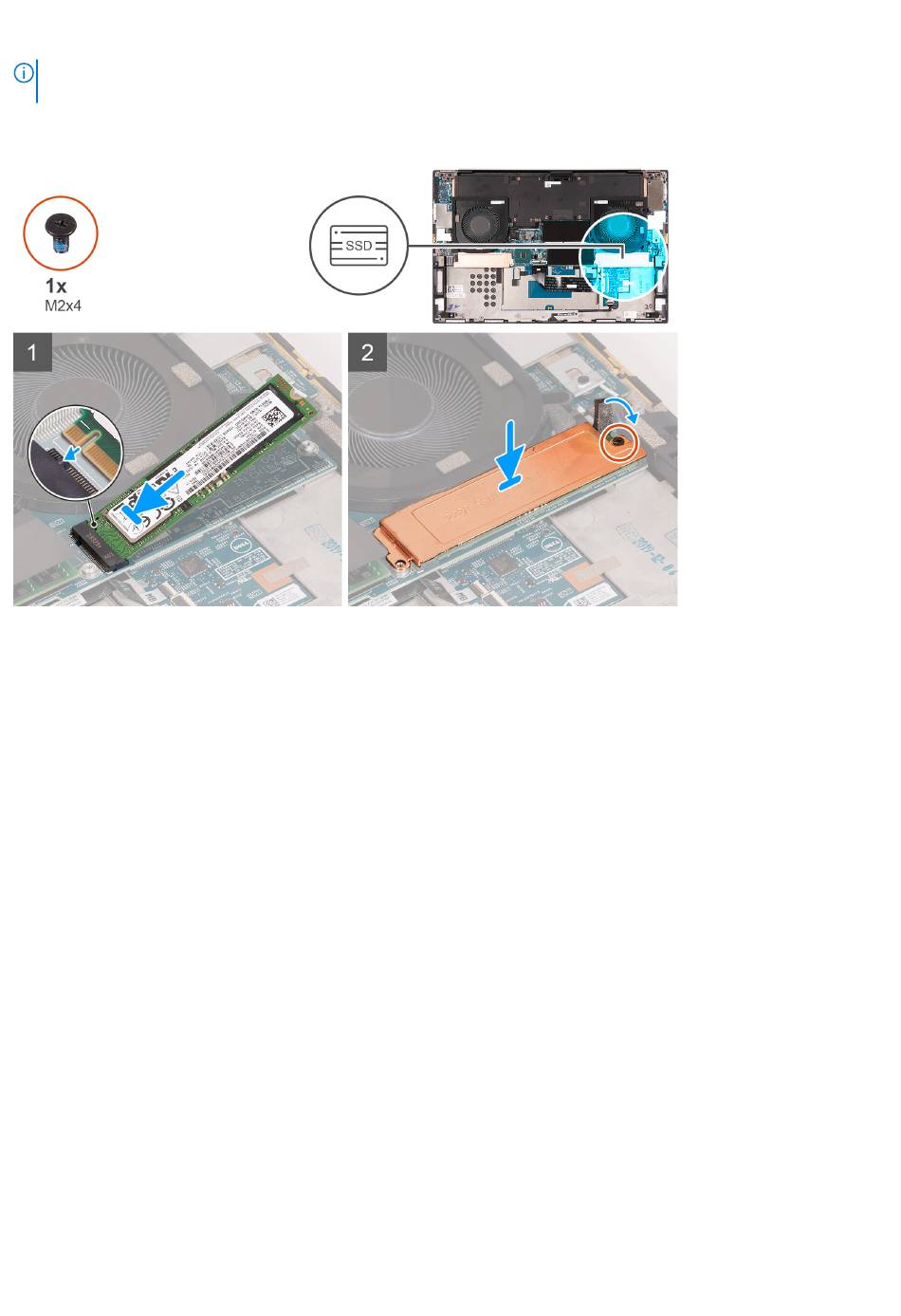

Die folgende Abbildung zeigt die Position des M.2 2280-Solid-State-Laufwerks, das im Steckplatz SSD1 installiert wird, und stellt das
Installationsverfahren bildlich dar.
Schritte
1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am Steckplatz SSD1 aus.
2. Schieben Sie das SSD-Laufwerk in den Steckplatz SSD1 hinein.
3. Platzieren Sie die thermische SSD-Halterung mithilfe des Führungsstifts auf dem Solid-State-Laufwerk an.
4. Richten Sie die Schraubenbohrung der thermischen Halterung des SSD-Laufwerks an der Schraubenbohrung der Systemplatine aus.
5. Bringen Sie die M2x4-Schraube wieder an, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine
befestigt sind.
Nächste Schritte
1. Bauen Sie die
Batterie
ein.
2. Bringen Sie die
Bodenabdeckung
3. Befolgen Sie die Anweisungen unter
Solid-State-Laufwerk im Steckplatz SSD2
Entfernen des M.2-2230-Solid-State-Laufwerks aus dem Steckplatz
SSD2
