Schritte
1. Trennen Sie das Batteriekabel von der Systemplatine, falls nicht bereits geschehen.
2. Entfernen Sie die sechs Schrauben (M2x4), mit denen die SSD-Kühlhalterung und der Akku an der Handballenstützen- und
Tastaturbaugruppe befestigt sind.
ANMERKUNG:
Mit einer der sechs Schrauben (M2x4) sind die Oberseite des Akkus und die thermische SSD-Halterung an der
Systemplatine befestigt.
3. Entfernen Sie die Schraube (M1.4x6.3), mit der die SSD-Kühlhalterung und der Akku an der Handballenstützen- und
Tastaturbaugruppe befestigt sind.
ANMERKUNG:
Mit der Schraube (M1.4x6.3) sind die Oberseite des Akkus und die thermische SSD-Halterung an der
Systemplatine befestigt.
4. Heben Sie die Batterie von der Handballenstützen-Tastatur-Baugruppe.
Einsetzen des Akkus
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

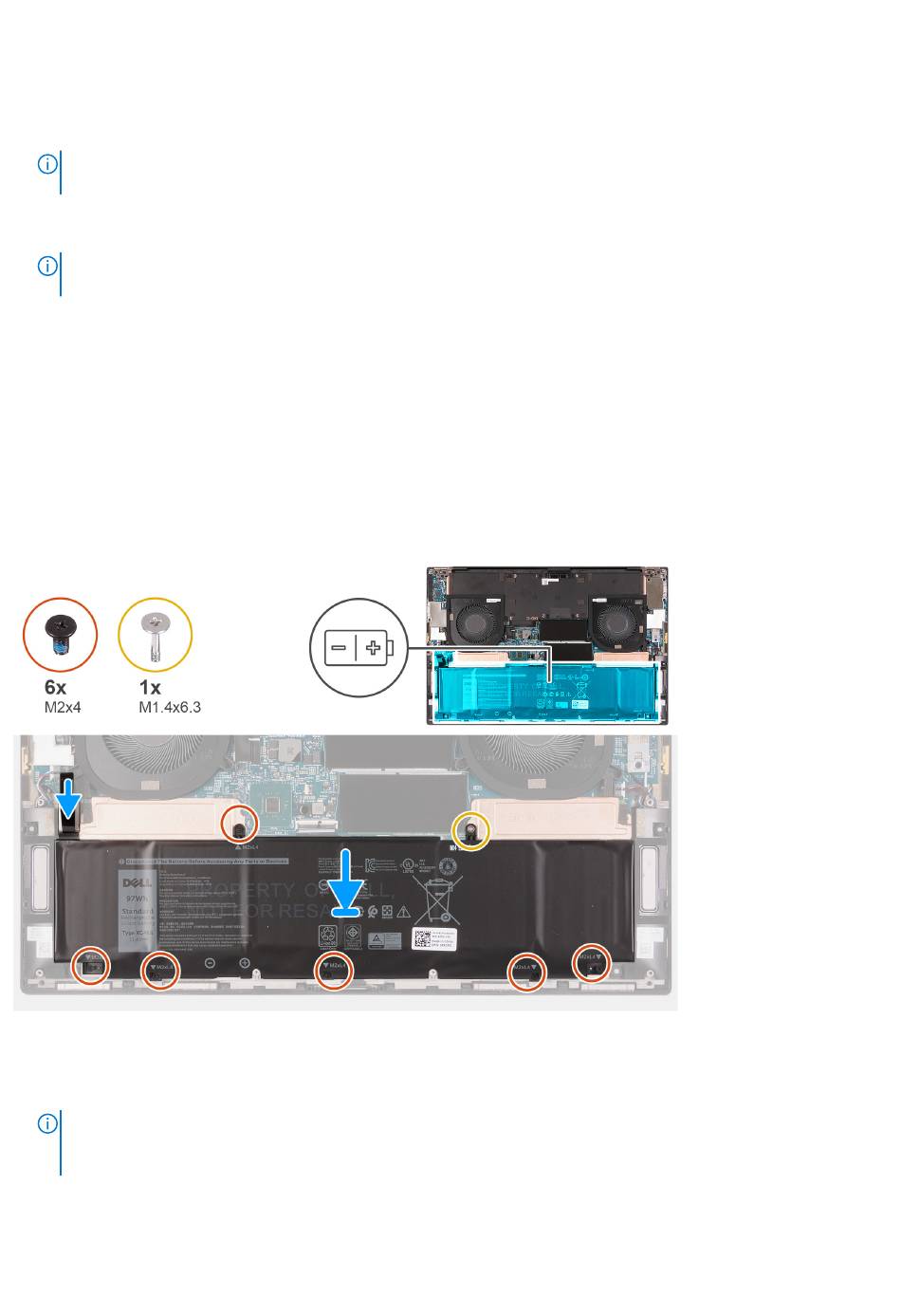

Die folgende Abbildung zeigt die Position des Akkus im XPS 17 9710 und stellt das Verfahren zum Einsetzen bildlich dar.
Schritte
1. Richten Sie die Schraubenbohrung auf der SSD-Kühlhalterung auf die Schraubenbohrung der Handballenstützen- und
Tastaturbaugruppe aus.
ANMERKUNG:
Die Schraube (M2x4) und die Schraube (M1.4x6.3), mit denen die Oberseite des Akkus befestigt ist, befestigen
auch die thermische SSD-Halterung an der Systemplatine. Stellen Sie sicher, dass die thermische SSD-Halterung zwischen dem
Akku und der Systemplatine installiert ist.
2. Bringen Sie die Schraube (M2x4) und die Schraube (M1.4x6.3) wieder an, mit denen die Oberseite des Akkus und die SSD-
Kühlhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt werden.
Entfernen und Einbauen von Komponenten
19
