Schritte

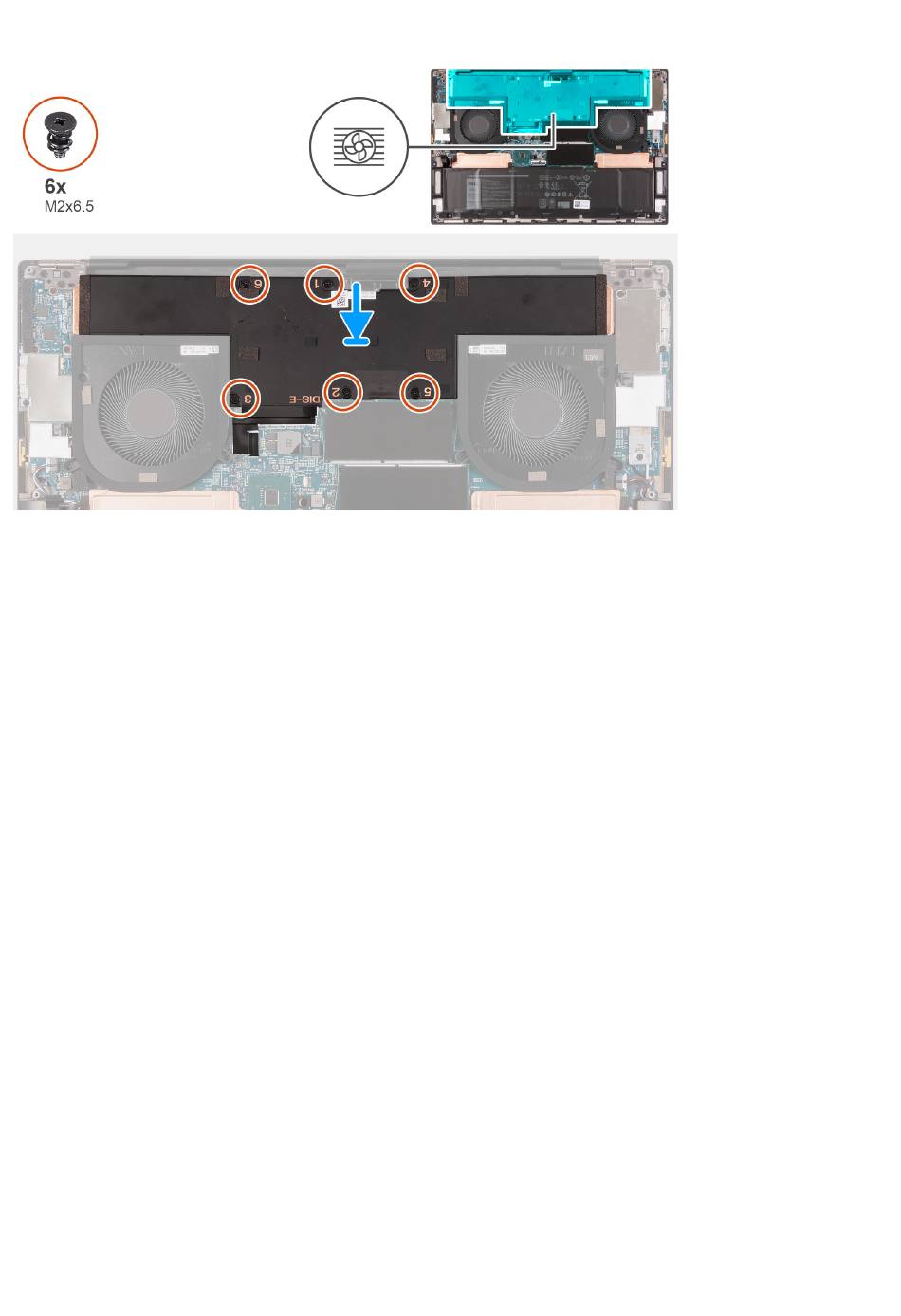

1. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus.
2. Setzen Sie nacheinander (1 > 2 > 3 > 4 > 5 > 6), in der Reihenfolge der Zahlen auf dem Kühlkörper, die sechs Schrauben (M2x6.5) zur
Befestigung des Kühlkörpers an der Systemplatine wieder ein.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
an.
2. Befolgen Sie die Anweisungen unter
Nach der Arbeit an Komponenten im Inneren des
Computers.
E/A-Platine
Entfernen der E/A-Platine
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
Vor der Arbeit an Komponenten im Inneren des
Computers.
2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Entfernen und Einbauen von Komponenten
37
