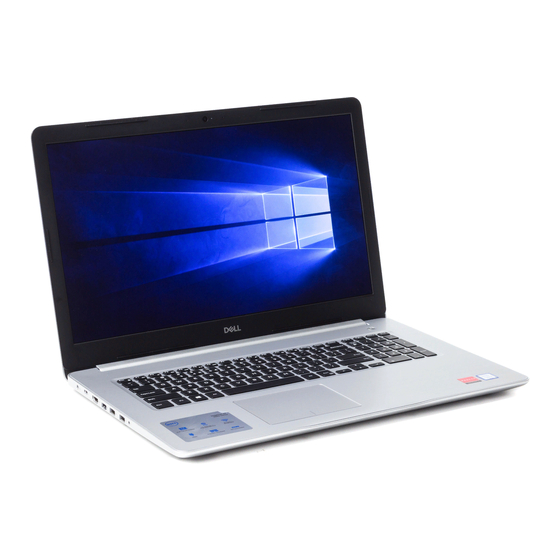

Dell Inspiron 17 5000 Einrichtung Und Technische Daten
Vorschau ausblenden
Andere Handbücher für Inspiron 17 5000:
- Servicehandbuch (145 Seiten) ,
- Serviceanleitung (93 Seiten) ,
- Einrichtung und technische daten (22 Seiten)
Verwandte Anleitungen für Dell Inspiron 17 5000
Inhaltszusammenfassung für Dell Inspiron 17 5000
- Seite 1 Inspiron 17 5000 Setup und technische Daten Computer-Modell: Inspiron 5770 Vorschriftenmodell: P35E Vorschriftentyp: P35E001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. 2017 - 12... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einrichten des Computers..........5 Erstellen eines USB-Wiederherstellungslaufwerks für Windows..............8 Neuinstallieren von Windows mithilfe eines USB- ..............9 Wiederherstellungslaufwerks Anzeigen..............10 ......................10 Links ...................... 11 Rechts ..................... 12 Display ......................13 Basis .......................14 Unten Technische Daten............15 ..................15 Computermodell ................ - Seite 4 Bei Lagerung ................. 19 Speicherkartenleser ....................19 Tastatur ....................20 Kamera ....................20 Touchpad ................20 Touchpad-Gesten .....................21 Netzadapter ......................21 Akku .......................22 Video .....................23 Display ................23 Computerumgebung Tastenkombinationen........... 25 Hilfe erhalten und Kontaktaufnahme mit Dell....27 ................27 Selbsthilfe-Ressourcen ............... 28 Kontaktaufnahme mit Dell...
-
Seite 5: Einrichten Des Computers
Einrichten des Computers Schließen Sie den Netzadapter an und drücken Sie den Betriebsschalter. ANMERKUNG: Um Energie zu sparen, wechselt der Akku möglicherweise in den Energiesparmodus. Schließen Sie den Netzadapter an und drücken Sie den Betriebsschalter, um den Computer einzuschalten. - Seite 6 Folgen Sie den Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: – Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Wireless- Netzwerk verbinden, geben Sie das Kennwort für das Wireless-...
- Seite 7 Dell Apps im Windows-Startmenü suchen und verwenden – empfohlen Tabelle 1. Dell Apps ausfindig machen Dell Produktregistrierung Registrieren Sie Ihren Computer bei Dell. Dell Hilfe und Support Rufen Sie die Hilfe für Ihren Computer auf und erhalten Sie Support. SupportAssist Überprüft proaktiv den Funktionszustand der Hardware und...
-
Seite 8: Erstellen Eines Usb-Wiederherstellungslaufwerks Für Windows
Erstellen eines USB- Wiederherstellungslaufwerks für Windows Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Es ist ein leeres USB-Flashlaufwerk mit einer Speicherkapazität von mindestens 16 GB erforderlich, um das Wiederherstellungslaufwerk zu erstellen. ANMERKUNG: Die nachfolgenden Schritte variieren je nach installierter Windows-Version. -
Seite 9: Neuinstallieren Von Windows Mithilfe Eines Usb-Wiederherstellungslaufwerks
Schließen Sie das USB-Wiederherstellungslaufwerk an Ihren Computer an. Den Computer neu starten. Drücken Sie die Taste F12, nachdem das Dell Logo auf dem Bildschirm angezeigt wird, um auf das Startmenü zuzugreifen. Es wird die Meldung Preparing one-time boot menu (Vorbereiten des einmaligen Startmenüs) angezeigt. -
Seite 10: Anzeigen
Anzeigen Links Netzadapteranschluss Schließen Sie einen Netzadapter an, um den Computer mit Strom zu versorgen und den Akku zu laden. Akkustatusanzeige/Festplattenaktivitätsanzeige Zeigt den Akkuladezustand oder die Festplattenaktivität an. ANMERKUNG: Drücken Sie Fn+H, um zwischen der Akkustatusanzeige und der Festplattenaktivitätsanzeige umzuschalten. Festplattenaktivitätsanzeige Leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. -
Seite 11: Rechts
USB 3.1 Gen 1-Anschluss (Typ C) mit Power Delivery/DisplayPort Zum Anschluss von Peripheriegeräten, wie z. B. externe Speichergeräte, Drucker und externe Bildschirme. Unterstützt Power Delivery, über das bidirektionale Stromversorgung zwischen Geräten ermöglicht wird. Bietet bis zu 15 W Ausgangsleistung, was schnellere Aufladung ermöglicht. -
Seite 12: Display
Führt Lese- und Schreibvorgänge von und auf CDs, DVDs und Blu-Ray-Discs aus. ANMERKUNG: Blu-ray-Unterstützung ist nur in bestimmten Regionen verfügbar. Sicherheitskabeleinschub (für Noble Locks) Anschluss eines Sicherheitskabels, um unbefugtes Bewegen des Computers zu verhindern. Display Linkes Mikrofon Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe. Kamera Ermöglicht Video-Chats, Fotoaufnahmen und Videoaufzeichnungen. -
Seite 13: Basis
Basis Linker Mausklickbereich Drücken Sie hier, um mit der linken Maustaste zu klicken. Touchpad Bewegen Sie den Finger über das Touchpad, um den Mauszeiger zu bewegen. Tippen Sie, um mit der linken Maustaste zu klicken und tippen Sie mit zwei Fingern, um mit der rechten Maustaste zu klicken. -
Seite 14: Unten
ANMERKUNG: Sie können das Verhalten des Betriebsschalters in Me and My Windows anpassen. Weitere Informationen finden Sie unter Dell (Ich und mein Dell) unter www.dell.com/support/manuals. Unten Linker Lautsprecher Ermöglicht Audioausgabe. Service-Tag-Etikett Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. -
Seite 15: Technische Daten
Technische Daten Computermodell Tabelle 2. Computermodell Inspiron 5770 Computermodell Systeminformationen Tabelle 3. Systeminformationen Prozessor • Intel Core i5/i7 der 8. Generation • Intel Core i3/i5/i7 der 7. Generation • Intel Core i3 der 6. Generation • Intel Pentium Chipsatz In Prozessor integriert Betriebssystem Tabelle 4. -
Seite 16: Speicher
2,90 kg (6,39 lb) Gewicht ANMERKUNG: Das Gewicht des Laptops variiert je nach bestellter Konfiguration und Fertigungsunterschieden. Speicher Tabelle 6. Arbeitsspeicher Steckplätze zwei SODIMM-Steckplätze Dual-Channel-DDR4 Geschwindigkeit Bis zu 2 400 MHz Unterstützte Konfigurationen: Pro Speichermodulsteckplatz 2 GB, 4 GB, 8 GB und 16 GB Speicher insgesamt 4 GB, 6 GB, 8 GB, 12 GB, 16 GB und 32 Anschlüsse und Stecker... -
Seite 17: Kommunikation
Tabelle 8. Anschlüsse und Stecker Intern: M.2-Steckplatz • Ein M.2-Steckplatz für eine WLAN- Bluetooth-Kombikarte • Ein M.2-Steckplatz für ein SSD- Laufwerk Unterstützte Technologie PCI-Express Kommunikation Tabelle 9. Unterstützte Datenübertragung Ethernet Auf der Systemplatine integrierter 10/100-MBit/s-Ethernet-Controller Funk • Wi-Fi 802.11ac + Wi-Fi 802.11a/b/g/n •... -
Seite 18: Audio
• AES-CCMP • AES-CCMP • AES-CCMP Audio Tabelle 11. Audio Controller Realtek ALC3234 mit Waves MaxxAudio Lautsprecher Zwei Lautsprecherausgang • Durchschnittlich: 2 W • Maximal: 2,5 W Mikrofon Digital-Array-Mikrofone Bei Lagerung Tabelle 12. Speicherspezifikationen Schnittstelle • SATA 6 GBit/s für Festplatte •... -
Seite 19: Speicherkartenleser
ANMERKUNG: Blu-ray- Unterstützung ist nur in bestimmten Regionen verfügbar. Speicherkartenleser Tabelle 13. Technische Daten des Medienkartenlesegeräts Ein SD-Kartensteckplatz Unterstützte Karten SD-Karte Tastatur Tabelle 14. Tastatur • Standardtastatur • Tastatur mit Hintergrundbeleuchtung (optional) Tastaturbefehl Auf einigen Tasten Ihrer Tastatur befinden sich zwei Symbole. Diese Tasten können zum Eintippen von Sonderzeichen oder zum Ausführen von Sekundärfunktionen verwendet werden. -
Seite 20: Kamera
ANMERKUNG: Sie können die primäre Funktionsweise der Tastaturbefehle durch Drücken der Tasten Fn+Esc oder durch Änderung der Funktionsweise der Funktionstasten im System-Setup festlegen. Tastenkombinationen Kamera Tabelle 15. Kamera Auflösung • Standbild: 0,92 Megapixel • Video: 1280 x 720 (HD) bei 30 fps Diagonaler Betrachtungswinkel 75 Grad Touchpad... -
Seite 21: Netzadapter
Netzadapter Tabelle 17. Netzadapter Technische Daten • 45 W: Für Computer, die mit integrierter Grafikkarte geliefert werden • 65 W: Für Computer, die mit separater Grafikkarte geliefert werden Durchmesser (Anschluss) 4,5 mm Eingangsspannung 100–240 V Wechselspannung Eingangsfrequenz 50 Hz–60 Hz Eingangsstrom (maximal) 1,30 A/1,60 A/1,70 A Ausgangsstrom (Dauerstrom) -
Seite 22: Video
Lebensdauer (ca.) 300 Entlade-/Ladezyklen Temperaturbereich: Betrieb 0 °C bis 35 °C (32 °F bis 95 °F) Bei Lagerung -40 °C bis 65 °C (–40°F bis 149°F) Knopfzellenbatterie CR-2032 Betriebsdauer Hängt von den vorherrschenden Betriebsbedingungen ab und kann unter gewissen verbrauchsintensiven Bedingungen erheblich kürzer sein. -
Seite 23: Display
Display Tabelle 20. Anzeige 17,3-Zoll-TN-Display 17,3-Zoll-FHD-Display, (Twisted Nematic) mit IPS, ohne Touchfunktion HD+-Auflösung ohne (In-Plane Switching) Touchfunktion Auflösung (maximal) 1.600 x 900 1920 x 1080 Betrachtungswinkel 40/40/10/30 80/80/80/80 Bildpunktgröße 0,2388 mm 0,1989 mm Abmessungen Höhe 382,08 mm (15,04 Zoll) 381,89 mm (15,03 Zoll) (ohne Blende) Breite 214,92 mm (8,46 Zoll) - Seite 24 Betrieb Bei Lagerung Vibration (maximal) 0,66 G 1,30 g Effektivbeschleunigung Effektivbeschleunigung (GRMS) (GRMS) † ‡ Stoß (maximal) 110 g 160 g Höhe über NN (maximal) -15,20 m bis 3.048 m -15,20 m bis 10.668 m (–50 Fuß bis 10.000 Fuß) (–50 Fuß...
-
Seite 25: Tastenkombinationen
Tastenkombinationen ANMERKUNG: Die Tastaturzeichen können je nach Tastatursprachkonfiguration variieren. Die in Tastenkombinationen verwendeten Tasten bleiben in allen Sprachkonfigurationen gleich. Tabelle 22. Liste der Tastenkombinationen Tasten Beschreibung Audio stumm stellen Lautstärke reduzieren Lautstärke erhöhen Vorherigen Titel bzw. vorheriges Kapitel wiedergeben Wiedergabe/Pause Nächsten Titel bzw. - Seite 26 Tasten Beschreibung Fn-Tastensperre umschalten Anhalten/Unterbrechen Energiesparmodus Systemanforderung Anwendungsmenü öffnen Zwischen Stromversorgungs- und Akkuzustandsanzeige und Festplattenaktivitätsanzeige umschalten ANMERKUNG: Festplattenaktivitätsanzeige wird nur auf Computern mit einer Festplatte unterstützt.
-
Seite 27: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Hilfe erhalten und Kontaktaufnahme mit Dell Selbsthilfe-Ressourcen Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell- Produkten: Tabelle 23. Selbsthilfe-Ressourcen Informationen zu Produkten und www.dell.com Dienstleistungen von Dell Anwendung Dell Help & Support (Dell Hilfe und Support) Aufrufen der Hilfe Geben Sie in der Windows-Suche Help and Support ein und drücken Sie die... -
Seite 28: Kontaktaufnahme Mit Dell
(Service-Tag-Nummer) oder Product ID (Produkt-ID) in der Suchleiste ein. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
