5 Bedienung VSW 15-35

5 Bedienung VSW 15-35
5.1 Verkleidungstür öffnen
Um die Bedienelemente der uniSAT Etagenstation zu-
gänglich zu machen, muss die Verkleidungstür des Ge-
räts entfernt werden.

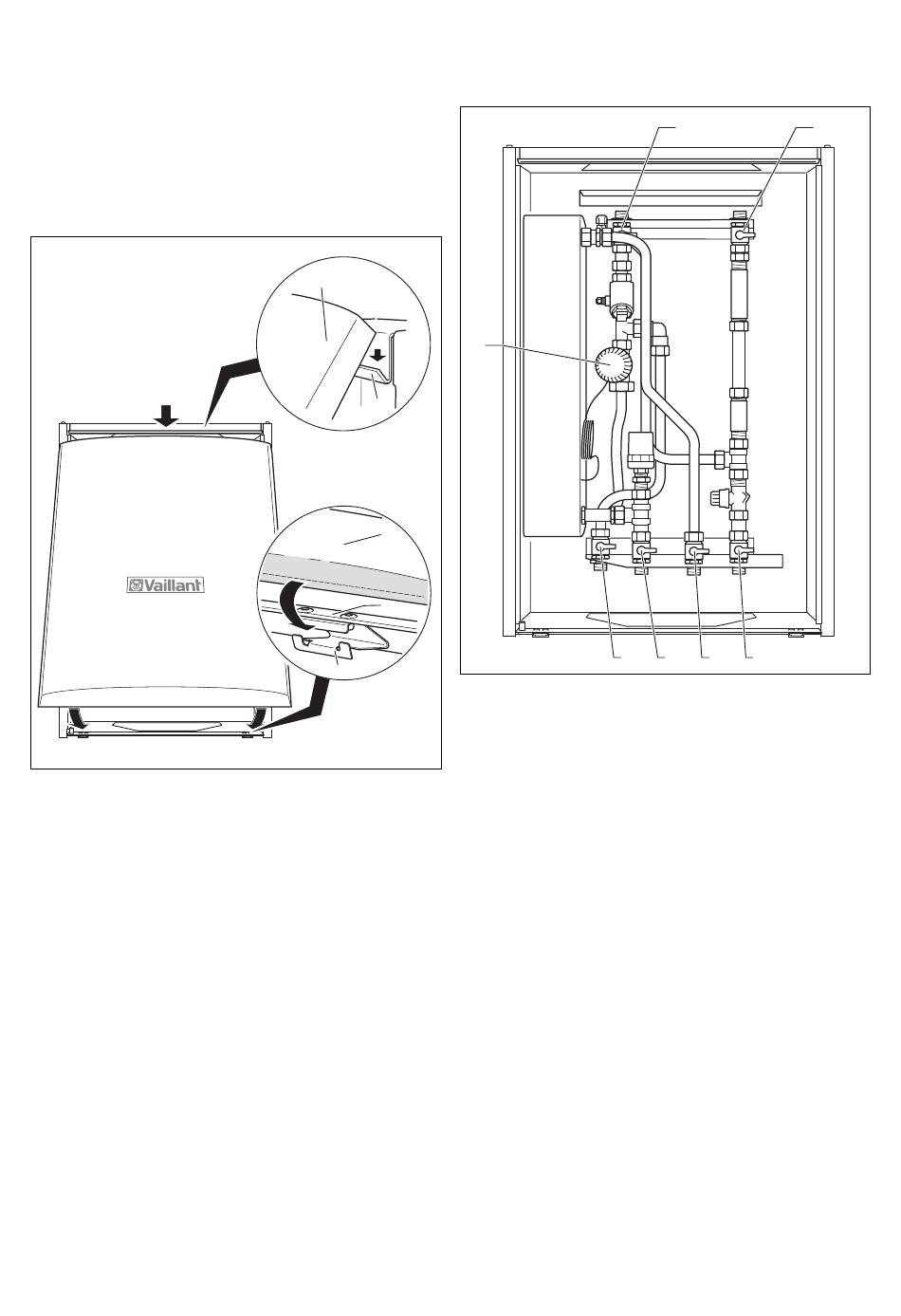

Abb. 5.1 Öffnen der Verkleidungstür
Legende
1 Verkleidungstür
2 Falz
3 Montagerahmen
4 Halteklammer
Öffnen der Verkleidungstür
• Drücken Sie die Halteklammern (4) nach oben und zie-
hen Sie die Verkleidungstür (1) leicht nach vorn.
• Heben Sie die Oberkante der Verkleidungstür aus der
Falz (2) des Rahmens (3).
• Legen Sie die ausgehängte Verkleidungstür beiseite.
Schließen der Verkleidungstür
• Schließen Sie die Verkleidungstür in umgekehrter Rei-
henfolge.
5.2 Übersicht über die Bedienelemente
Die Bedienelemente der Etagenstation sind nach dem
Öffnen der Verkleidungstür zugänglich.
8
1
7
2
1
3
4
Abb. 5.2 Bedienelemente VSW 15-35 (Auslieferungszustand)
Die Bedienelemente haben folgende Funktionen:
1
2
3
4
5
6
7
5.3
Die Absperrhähne sind geöffnet, wenn der Griff der
Hähne mit der Rohrleitungsrichtung übereinstimmt. Mit
einer Vierteldrehung nach rechts oder links öffnen oder
schließen Sie die Absperrhähne.
5.4
Die Bildnummern der nachfolgenden Beschreibung be-
ziehen sich auf Abb. 5.2.
5.4.1
• Öffnen Sie den Absperrhahn für den Heizungsvorlauf
Hausanschluss (2).
• Öffnen Sie den Absperrhahn für den Heizungsrücklauf
Hausanschluss (1).
6 5
Absperrhahn Heizungsrücklauf Hausanschluss
Absperrhahn Heizungsvorlauf Hausanschluss
Absperrhahn Heizungsrücklauf Etage
Absperrhahn Kaltwassereinlauf Etage
Absperrhahn Warmwasserauslauf Etage
Absperrhahn Heizungsvorlauf Etage
Ventil zur Voreinstellung der Warmwassertemperatur
Absperrhähne

Warmwasserbereitung

Warmwasserbereitung einschalten

Bedienungsanleitung uniSAT 0020070607_00
