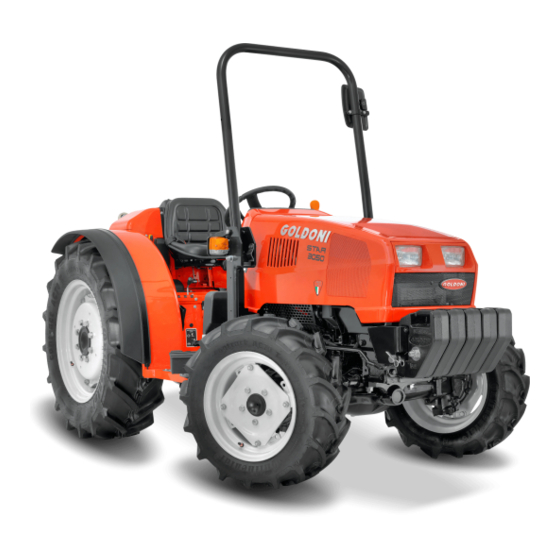

GOLDONI SERIE STAR 50-70 uso e manutenzione EMPLOI ET ENTRETIEN OPERATION AND MAINTENANCE MANEJO Y CUIDADO BEDIENUNG UND INSTANDHALTUNG USO E MANUTENÇÃO...
Seite 2
GOLDONI S.p.A. Sede Leg. e Stab.: 41012 MIGLIARINA DI CARPI - MODENA - ITALY Telefono 0522 640111 Fax 0522 699002 WWW.goldoni.com...
Seite 13
==== D E U T S C H ==== ................101 1. SICHERHEITSVORSCHRIFTEN ..............103 1.1 INFO-BLATT ZUM GERÄUSCHPEGEL DER TRAKTOREN ....105 2. STELLTEILE UND KONTROLLANZEIGEN ..........106 3. IDENTIFIKATION DES MODELLS ...............107 4. BEDIENUNGSANLEITUNGEN..............108 4.1 LICHTSCHALTER ...................108 4.2 MOTORSTARTSCHALTER ..............108 4.3 ABSTELLEN DES MOTORS ..............108 4.4 INBETRIEBNAHME DER MASCHINE............109 4.4.1 Für Modelle mit 24 Gängen und Kriechganggetriebe.......109 4.4.2 Für Modelle mit Dual Power und Wendegetriebe......109...
==== D E U T S C H ==== Abbildungen, Beschreibungen Kennzeichen, dieser Beriebsanleitung wiedergegeben sind, sind unverbindlich. Wenn auch die Hauptmerkmale beibehalten werden, behalten vor, jederzeit Konstruktionsänderungen vorzunehmen, durch techn ische oder kommerzielle Erfordernisse bedingt sind. Das Vertrauen, das Sie den Produkten mit unserem Markenzeichen gewährt haben, wird Ihnen durch die Leistungen, die Sie mit diesen Maschinen erzielen können, zurückerstattet.
Seite 102
KUNDENDIENST Unser Kundendienstzentrum verfügt über ein gutsortiertes Ersatzteillager und geschultes Personal, an das Sie sich jederzeit mit Fragen oder Problemen wenden können. Nur unser Kundendienst ist autorisiert, VERTRAGS- Werkstätten bei der Bearbeitung von Garantieleistungen zu unterstützen. Die Verwendung von Original-Ersatzteilen ist die beste Voraussetzung für den einwandfreien Betrieb der Maschine auf lange Jahre hinaus und unbedingt notwendig für die Produkt-GARANTIE für den vorgesehenen Zeitraum.
1. SICHERHEITSVORSCHRIFTEN Ihre Arbeit sicherer zu gestalten, die Vorsicht unabdingbar, wenn man Unfälle verhüten will. Beachten Sie daher beim Umgang mit der Maschine alle untenstehenden Hinweise. Die Nichtbeachtung der folgenden Vorschriften befreit unsere Firma von jeder Haftpflicht. 1. Maschine und Geräte müssen in allen ihren teilen im Originalzustand belassen werden.
Seite 104
etwaigen Löchern oder Leckstellen der hydraulischen Anlage halten: Die austretende Flüssigkeit steht unter Druck und kann daher zu Verletzungen führen. 17.Keine Personen außer des Fahrers und keine Sachen, die nicht zur normalen Bestückung gehören, mit der Maschine transportieren. 18.Die Differentialsperre nicht in Kurven oder in der Nähe davon benutzen. Auch bei hohen Motordrehzahlen und in den schnelleren Gängen sollte das Differential nicht gesperrt werden.
1.1 INFO-BLATT ZUM GERÄUSCHPEGEL DER TRAKTOREN In Beachtung dessen, was die Gesetzesverordnung Nr. 277 vom 15.08.1991 vorsieht, werden die Werte zum Geräuschpegel der Traktoren geliefert, die in dieser Betriebs- und Wartungsanleitung behandelt werden. Angesichts der objektiven Schwierigkeiten für den Hersteller, die normalen Einsatzbedingungen des Ackerschleppers durch den Benutzer im vorhinein festzulegen, sind die Geräuschpegel gemäß...
2. STELLTEILE UND KONTROLLANZEIGEN Siehe Abb.1 1 Fahrkupplungspedal 2 Zapfwellenkupplung-Schalthebel 3 Gruppenschalthebel für zentrales Untersetzungsgetriebe (S-N-RG) 4 Gangschalthebel (1.-2.-3.-4.) 5 Schalthebel Kriechganggetriebe (nur bei Modellen mit 24 Gängen mit Kriechganggetriebe); Schalthebel zur Wahl MODUS SCHALTGETRIEBE (16+8-8+8) nur für Modelle mit Dual Power und Wendegetriebe. 6 Schalthebel für Frontantriebszuschaltung 7 Pedal der hinteren Differentialsperre 8 Einschalthebel der Zapfwelle (normal und synchronisiert)
4.4 INBETRIEBNAHME DER MASCHINE Feststellbremse (Nr.13 Abb.1) senken. Pedal Nr. 1 Abb. 1 drücken, um auszukuppeln. Ein zu langes Auskuppeln führt zum vorzeitigen Verschleiß des Drucklagers. 4.4.1 Für Modelle mit 24 Gängen und Kriechganggetriebe Mit dem Gruppenschalthebel Nr. 3 Abb. 1 den Bereich wählen. Position (siehe Abb.7): N = Neutrale Stellung L = Langsam...
Mit der Modalität 8+8 kann man mit dem Hebel (Nr.3 Abb.1 und siehe Abb.7) die folgenden Gänge erhalten: N = Neutrale Stellung L = Langsam V = Schnell R = Gruppe mit Hemmung: nicht einlegbar. Dagegen kann man mit dem Hebel Nr.4 Abb.2 die folgenden Gänge erhalten (Abb.12): N = Neutrale Stellung V = Vorwärts...
4.5 ANHALTEN DER MASCHINE a) Den Gashebel (Nr.8 Abb.2) nach oben auf Standgas bringen und das Gaspedal (Nr.10 Abb.11) loslassen. b) Das Kupplungspedal (Nr.1 Abb.1) drücken. c) Den Gruppenschalthebel (Nr.3 Abb.1), den Gangschalthebel (Nr.4 Abb.1) und bei den Maschinen, die damit ausgerüstet sind, den Hebel Nr.4.Abb.2 in die neutrale Stellung bringen.
4.7.1 FRONT-ZAPFWELLE. (wahlweise) Das Einrücken der Front-Zapfwelle erfolgt mit dem Handgriff Nr. 10 Abb.2 (Abb.29): • Den Motor auf eine Drehzahl zwischen 1200 - 1800 U/min bringen. • Den Handgriff Nr. 1 Abb. 29 drücken und auf die Stellung "on" drehen. Dann leuchtet die Kontrolleuchte Nr.12 Abb.2 zuerst abwechselnd, dann kontinuierlich auf.
Mischregelung zwischen Zugkraft- und Positionsregelung Die Benutzung ist für Arbeiten bestimmt, die mit Zugkraftregelung auszuführen sind, wenn das Gelände nicht gleichmäßig beschaffen ist, so dass es sonst möglich wäre, dass das Gerät zu tief eingezogen würde. Das Gerät einziehen und die gewünschte Arbeitstiefe so suchen, wie es für die Zugkraftregelung beschrieben ist.
5. SICHERHEITSBÜGEL 5.1 Sicherheitsbügel Der Traktor ist mit einem klappbaren Sicherheitsbügel ausgestattet. Während der Arbeit muss der Sicherheitsbügel immer in der korrekten vertikalen Position gehalten werden. Bei diesem Sicherheitsbügel ist es unter allen Umständen verboten, die strukturellen Komponenten zu verändern, d.h. man darf keine Zusatzteile anschweißen, keine Löcher bohren, nicht schmirgeln etc.
6. WARTUNG - REINIGEN – SCHMIEREN Achtung! Die Standprüfung wie folgt ausführen: • Vor der Benutzung der Maschine • Bei stehender Maschine mit abgestelltem Motor (seit wenigstens einer Stunde). • Auf einer ebenen Fläche. 6.1 MOTOR Siehe Motor-Betriebsanleitung. 6.2 SCHMIEREN Alle 50 Betriebsstunden die in Abb.
6.3.2 Öl Vorderachsgetriebe Empfohlene Ölsorte: AGIP Rotra MP SAE 80W/90 Ölwechsel alle 800 Betriebsstunden, Ölmenge circa 4,5 kg. Ölablassen: Stopfen Nr.2 Abb.20 und Deckel Nr.2 Abb.21 (rechtes und linkes Rad) Öleinfüllen: Stopfen Nr.1 Abb.20 und Stopfen Nr.1 Abb.21 (rechts und links). 6.3.3 Reinigen des Ölfilters von Getriebe und Kraftheber 6.3.3.1 Ölfilter in der Saugleitung siehe Nr.1 Abb.22...
6.5 LUFTFILTER Der Luftfilter des Motos ist alle 50 Betriebsstunden zu reinigen und jedesmal, wenn die entsprechende Kontrolleuchte Nr.3 Abb.30 das Verstopfen meldet. Die Befestigungsmuttern im oberen Deckel (Nr.1 Abb.24) losdrehen. Den Deckel herausnehmen, an dem der Filter befestigt ist. Die Befestigungsmutter der Filtermasse losschrauben.
6.9 ELEKTRISCHE ANLAGE - Batterie Den Säurestand der Batterie immer prüfen und beihalten, und zwar so, daß die Batteriezellen bedeckt bleiben. Zum Auffüllen ausschließlich destilliertes Wasser benutzen und bei ausgeschaltetem Motor und entfernt von Flammen vorgehen. Sicherstellen, daß die Batterieklemmen fest sitzen und die Polklemmen mit Polfett geschmiert halten.
Seite 120
- Sicherungen Vor dem Ersetzen einer Sicherung die Ursache beseitigen, die den Kurzschluß bedingt hat. Die Sicherungen üben die folgenden Schutzfunktionen aus (Abb. 28): A = extrastromversorgung (10A). B = stromversorgung schalter warnblinkanlage –15 schalter kontrollanzeige handbremse - ausschaltung bremslicht (15A). C = standlicht vorn rechts...
EMPFOHLENE SCHMIERSTOFFE Die Benutzung vom Schmierstoffen anderer Hersteller verlangt die Einhaltung der folgenden Spezifikationen: Olio Agip Supertractor Olio Agip Oso 15 Universal SAE 15W/40 Viskosität bei 40° C (mm2/s) ..14,3 Viskosität bei 40° C (mm2/s)...100 Viskosität bei 100° C (mm2/s) ..3,3 Viskosität bei 100°...
Seite 145
Edito a cura dell'UFFICIO PUBBLICAZIONI TECNICHE - Matricola 06380880 / 3° Ed. Printed in Italy...
