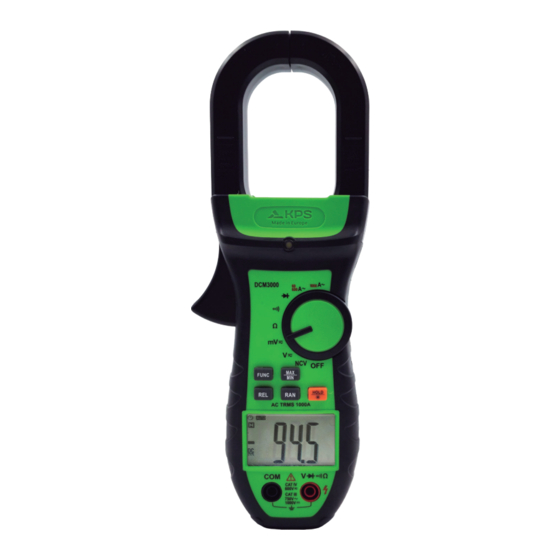

KPS DCM3000 Handbuch
Amperemeter zangen trms 1000a ac
Verwandte Anleitungen für KPS DCM3000
Inhaltszusammenfassung für KPS DCM3000
- Seite 1 DCM3000 SKU: KPSDCM3000CBINT TRMS clamp meter 1000A AC Pinza TRMS 1000A AC Pince ampèremétrique TRMS 1000A AC Amperemeter zangen TRMS 1000A AC Instructions manual - Manual de funcionamiento Manuel d´instructions - Handbuch...
- Seite 34 DCM3000 SKU: KPSDCM3000CBINT Amperemeter zangen TRMS 1000A AC Handbuch...
- Seite 35 DCM3000 INHALTSVERZEICHNIS 1. Sicherheitsinformation ................36 2. Liste der Komponenten ................37 3. Beschreibung....................38 4. Betriebsanleitung ..................39 5. Instandhaltung .................... 44 6. Technische Daten ..................45 MGL INTERNATIONAL möchten wir uns bei Ihnen für die Auswahl unseres Produkts bedanken. Bitte lesen Sie diese Kurzanleitung vor der Operation sorgfältig...
-
Seite 36: Sicherheitsinformation
DCM3000 1. Sicherheitsinformation 1.1. Vorbereitungen WARNUNG Seien Sie sehr vorsichtig, wenn Sie dieses Gerät verwenden. Bei unsachgemäßer Verwendung dieses Geräts kann das Messgerät beschädigt oder zerstört werden. Treffen Sie alle normalen Sicherheitsvorkehrungen und befolgen Sie die in diesem Handbuch empfohlenen Sicherheitsvorkehrungen. -
Seite 37: Liste Der Komponenten
DCM3000 2. Liste der Komponenten Digitales 1,5 m Silikon- Tragetasche Zangenmessgerät Messleitungen 3 AAA 1,5 V Batterien Handbuch Kalibrierungsgarantie - 37 -... -
Seite 38: Beschreibung
DCM3000 3. Beschreibung 3.1. Hauptteile (1) Backen: werden zur Strommessung verwendet (2) Taschenlampe (3) Frontplatte (4) Auslöser (5) Funktionsauswahltaste (FUNC) (6) Relative relative REL-Messtaste (7) RAN-Bereichsauswahltaste (8) LCD-Bildschirm (9) GEMEINSAMER Stecker (10) Stecker für Widerstand, Spannung, Diodeneingangsbuchse und Durchgang (11) Taste für Hintergrundbeleuchtung / Halten (B.L... -
Seite 39: Betriebsanleitung
DCM3000 3.2 Beschreibung des Schalters, der Tasten und der Eingangsanschlüsse Wird zur Steuerung der Hintergrundbeleuchtung oder zum Halten des Lesens verwendet Hiermit wird der Status des manuellen Messbereichs geändert. Dient zur Eingabe des relativen Messzustands Wird für den Schalter für die maximale / minimale Messfunktion verwendet Dient zur Auswahl der gewünschten Funktion... -
Seite 40: Automatische Abschaltung
DCM3000 Hinweis: 1) Wenn sich das Messgerät im Maximal- / Minimalwert-Messzustand befindet, befindet es sich im manuellen Messmodus 4.4 Auswahl der FUNC-Funktion 1) Drücken Sie im Spannungs die FUNC-Taste, um die Stromart von DC auf AC zu ändern. 4.5 Relative Messung REL 1) Die Taste REL ist die Taste zur Messung des relativen Werts. -
Seite 41: Strommessung
DCM3000 4.9 Strommessung WARNUNG Stromschlaggefahr. Entfernen Sie die Messleitungen, bevor Sie mit dem Zangenmessgerät messen 1) Das Jog Wheel wird in Position A gedreht. Zu diesem Zeitpunkt befindet sich das Messgerät im Wechselstrommesszustand. Wählen Sie den entsprechenden Messbereich. 2) Halten Sie den Abzug gedrückt, öffnen Sie den Klemmkopf und führen Sie das Messkreiskabel in die Klemme ein. -
Seite 42: Ausdauertest
DCM3000 4.11 Ausdauertest WARNUNG Stromschlaggefahr. Stellen Sie durch Messen der Impedanz des Stromkreises sicher, dass die Stromversorgung unterbrochen ist und der Schaltungskondensator ist vollständig entladen. 1) Stecken Sie die schwarze Messleitung in den COM-Anschluss und die rote in den INPUT- Anschluss. -
Seite 43: Ncv-Messung
DCM3000 4.14 NCV-Messung 1) Versetzen Sie das Messgerät in den NCV-Modus 2) Stellen Sie die Oberseite des Messgeräts in die Nähe des Leiters. Wenn die Prüfspannung höher als 110 VAC (T-RMS) ist, blinkt die Induktionsspannungsanzeige des Messgeräts und der Summer gibt einen abwechselnden Alarmton aus. -
Seite 44: Technische Daten
DCM3000 6. TECHNISCHE DATEN Rang Auflösung Präzision 0.01A ±(2.0% des Messwerts + 8 WECHSELSTROM 600A 0.1A Stellen) 1000A 60mV 0.01mV 600mV 0.1mV ±(0.5% des Messwerts + 5 0.001V Stellen) GLEICHSPANNUNG 0.01V 600V 0.1V ±(0.5% des Messwerts + 5 1000V Stellen) 60mV 0.01mV... - Seite 45 DCM3000 - 45 -...
- Seite 46 DCM3000 - 46 -...
- Seite 47 DCM3000 - 47 -...
