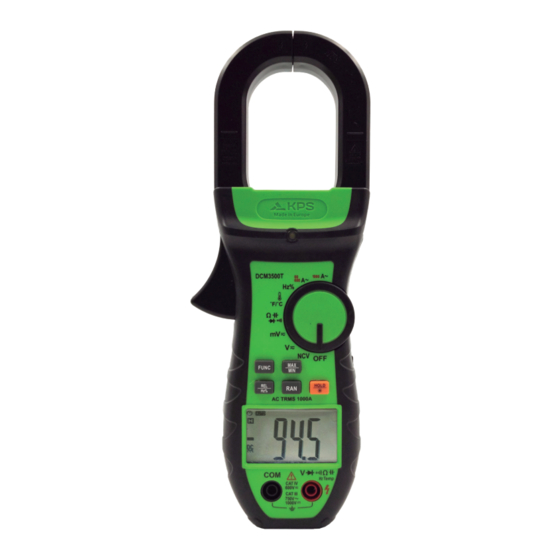

KPS DCM3500T Handbuch
Amperemeter zangen trms 1000a ac mit temperatur
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
DCM3500T
SKU: KPSDCM3500TCBINT
TRMS clamp meter 1000A AC with temperature
Pinza TRMS 1000A AC con medición de temperatura
Pince ampèremétrique TRMS 1000A AC avec température
Amperemeter zangen TRMS 1000A AC mit temperatur
Instructions manual - Manual de funcionamiento
Manuel d´instructions - Handbuch
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KPS DCM3500T
Inhaltszusammenfassung für KPS DCM3500T

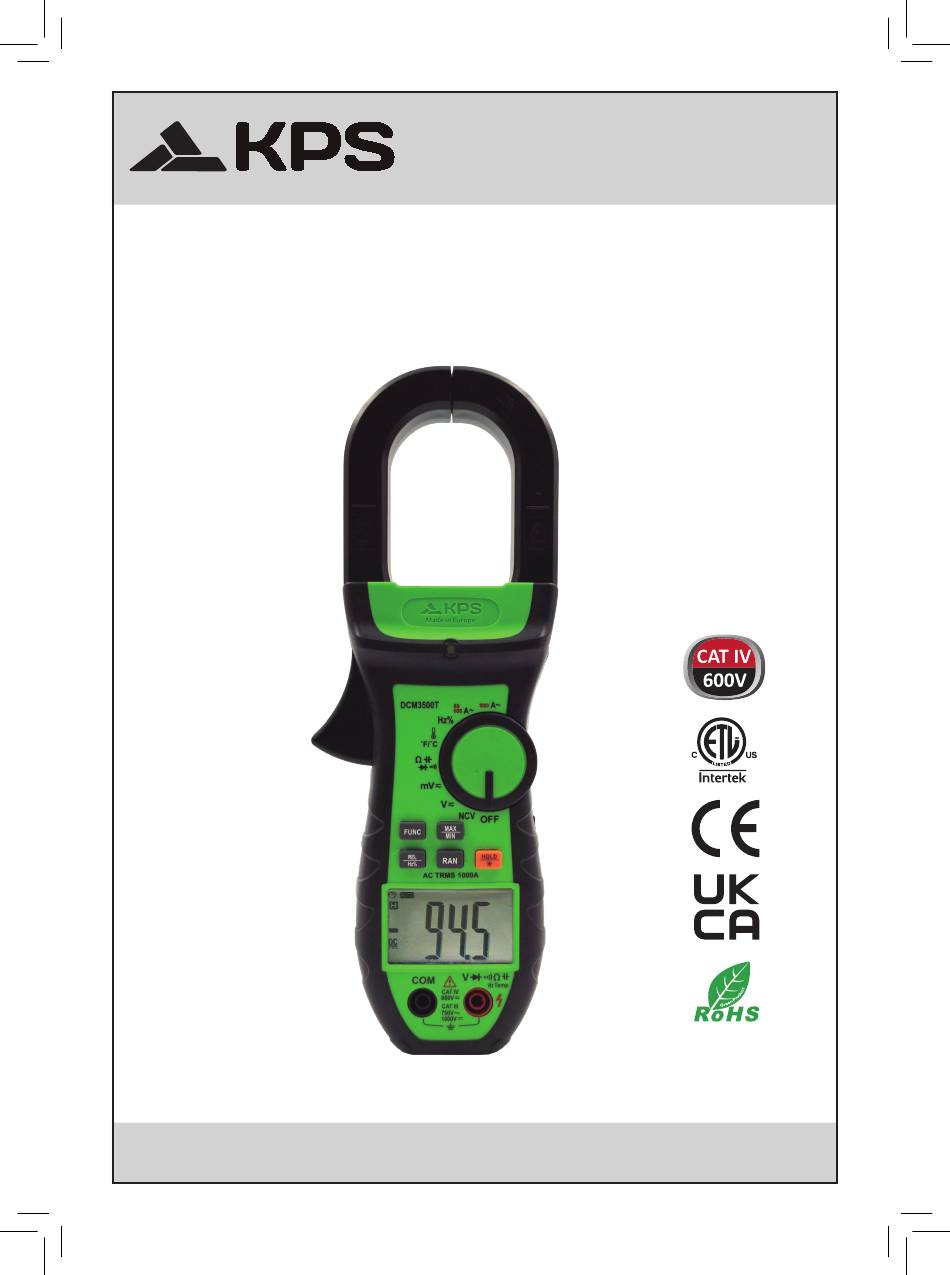

- Seite 1 DCM3500T SKU: KPSDCM3500TCBINT TRMS clamp meter 1000A AC with temperature Pinza TRMS 1000A AC con medición de temperatura Pince ampèremétrique TRMS 1000A AC avec température Amperemeter zangen TRMS 1000A AC mit temperatur Instructions manual - Manual de funcionamiento Manuel d´instructions - Handbuch...
-
Seite 43: Amperemeter Zangen Trms 1000A Ac Mit Temperatur
DCM3500T SKU: KPSDCM3500TCBINT Amperemeter zangen TRMS 1000A AC mit temperatur Handbuch... - Seite 44 DCM3500T INHALTSVERZEICHNIS 1. Sicherheitsinformation ................45 2. Liste der Komponenten ................46 3. Beschreibung....................47 4. Betriebsanleitung ..................48 5. Instandhaltung .................... 54 6. Technische Daten ..................56 MGL INTERNATIONAL möchten wir uns bei Ihnen für die Auswahl unseres Produkts bedanken. Bitte lesen Sie diese Kurzanleitung vor der Operation sorgfältig...
-
Seite 45: Sicherheitsinformation
DCM3500T 1. Sicherheitsinformation 1.1. Vorbereitungen WARNUNG Seien Sie sehr vorsichtig, wenn Sie dieses Gerät verwenden. Bei unsachgemäßer Verwendung dieses Geräts kann das Messgerät beschädigt oder zerstört werden. Treffen Sie alle normalen Sicherheitsvorkehrungen und befolgen Sie die in diesem Handbuch empfohlenen Sicherheitsvorkehrungen. -
Seite 46: Liste Der Komponenten
DCM3500T 2. List of components Digitales 1,5 m Silikon- Tragetasche Zangenmessgerät Messleitungen 3 AAA 1,5 V Batterien Thermoelement vom Handbuch Typ K. Kalibrierungsgarantie - 46 -... -
Seite 47: Beschreibung
DCM3500T 3. Beschreibung 3.1. Hauptteile (1) Backen: werden zur Strommessung verwendet (2) Taschenlampe (3) Frontplatte (4) Auslöser (5) Funktionsauswahltaste (FUNC) (6) Relative Messtaste und Hz/%-Funktion (7) RAN-Bereichsauswahltaste (8) LCD-Bildschirm (9) GEMEINSAMER Stecker (10) Stecker für Widerstand, Kapazität, Spannung, Frequenz, Diodeneingangsbuchse, , Durchgang und Duty Cicle (11) Taste für Hintergrundbeleuchtung / Halten (B.L... -
Seite 48: Betriebsanleitung
DCM3500T 3.2 Beschreibung des Schalters, der Tasten und der Eingangsanschlüsse Wird zur Steuerung der Hintergrundbeleuchtung oder zum Halten des Lesens verwendet Hiermit wird der Status des manuellen Messbereichs geändert. Dient zur Eingabe des relativen Messzustands und Hz/%-Funktion Wird für den Schalter für die maximale / minimale Messfunktion verwendet Dient zur Auswahl der gewünschten Funktion... -
Seite 49: Wahl Der Maximalen / Minimalen Messung
DCM3500T Hinweis: Das Messgerät befindet sich im Maximal- / Minimalwert-Messzustand und kann nicht in den Frequenz- und Tastverhältnis-Messmodus wechseln. 4.4 Wahl der maximalen / minimalen Messung 1) Drücken Sie die “MAX/MIN”-Taste, um in den MAX-Modus zu gelangen, und halten Sie immer den Maximalwert der Messung;... -
Seite 50: Automatische Abschaltung
DCM3500T 4.8 Automatische Abschaltung 1) Wenn nach dem Einschalten der Maschine 30 Minuten lang kein Vorgang ausgeführt wird, schaltet sich das Messgerät automatisch aus, um Batterie zu sparen. . 2) Drücken Sie nach dem automatischen Ausschalten die Taste FUNC. Das Messgerät wird wieder eingeschaltet. -
Seite 51: Messung Von Frequenz Und Tastverhältnis
DCM3500T INPUT-Anschluss und wählen Sie den entsprechenden Messbereich 2) Stellen Sie das Jog Wheel auf die Wechselspannung oder Position. Zu diesem Zeitpunkt befindet sich das Messgerät im Gleichspannungsmesszustand. Drücken Sie die FUNC-Taste, um die Wechselspannung zu messen. 3) Schließen Sie beide Messleitungen an beide Enden der zu messenden Last an. -
Seite 52: Ausdauertest
DCM3500T 2) Im Spannungsmessmodus: WARNUNG Stromschlaggefahr. Achten Sie beim Messen von Hochspannung besonders auf Stöße. Geben Sie keine höhere Spannung als AC750 T-RMS ein. 1) Stecken Sie das schwarze Messkabel in den COM-Anschluss und das rote Messkabel in den INPUT-Anschluss. -
Seite 53: Diodentest
DCM3500T 4) Schließen Sie die Sonde an beide Enden des Widerstands oder Stromkreises an, der zur Messung getestet werden soll. 5) Der LCD-Bildschirm zeigt die Messwerte an. Hinweis: 1) Wenn das Eingangsende geöffnet ist, zeigt das LCD “OL” an. 2) Wenn der zu prüfende Widerstand> 1 M ist, stabilisiert sich der Zählerstand nach einigen Minuten Sekunden, was für hochohmige Messwerte normal ist... -
Seite 54: Ncv-Messung
DCM3500T 2) Das Jog Wheel ist auf die Position eingestellt . Verwenden Sie die Taste FUNC, um die Kapazitätsmessung auszuwählen 3) Schließen Sie die Sonde nach dem vollständigen Entladen des Kondensators zur Messung an beide Enden des getesteten Kondensators an. -
Seite 55: Austausch Der Messleitungen
DCM3500T 5.2 Austausch der Messleitungen Ersetzen Sie die Messleitungen, wenn die Leitungen beschädigt WARNUNG Verwenden Sie Messleitungen gemäß EN 61010-031, CAT IV600V oder höher. Stellen Sie zur Vermeidung eines Stromschlags sicher, dass die Sonden vom Messkreis getrennt sind, bevor Sie die hintere Abdeckung entfernen. Stellen Sie sicher, dass die hintere Abdeckung fest verschraubt ist, bevor Sie das Instrument verwenden. -
Seite 56: Technische Daten
DCM3500T 6. TECHNISCHE DATEN Rang Auflösung Präzision 0.01A ±(2.0% des Messwerts + 8 WECHSELSTROM 600A 0.1A Stellen) 1000A -50ºC ~ 599,9ºC 0.1 ºC ± (2.0% ± 3.0) ºC -58ºF ~ 999.9ºF 0.1ºF ± (2.0% ± 5.4) ºF TEMPERATUR 600ºC ~ 760ºC 1 ºC... - Seite 57 DCM3500T Rang Auflösung Präzision 600Ω 0.1Ω 6kΩ 0.001kΩ ±(1.0% des Messwerts + 5 60kΩ 0.01kΩ Stellen) WIDERSTAND 600kΩ 0.1kΩ 6MΩ 0.001MΩ ±(1.2% des Messwerts + 3 20MΩ 0.01MΩ Stellen) 9.999nF 0.001nF 99.99nF 0.01nF 999.9nF 0.1nF 9.999µF 0.001 µF ±(3.0% des Messwerts + 5 KAPAZITÄT...
- Seite 58 DCM3500T - 58 -...
- Seite 59 DCM3500T - 59 -...
