KPS DCM100MINI Benutzerhandbuch
Mini true-rms zangenmessgerät 300a ac
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
User Manual / MANUAL DEL USUARIO /
Manuel d'utilisation / Benutzerhandbuch /
Manuale Utente / Manual do usuário
Mini True-RMS Clamp meter 300A AC
Mini pinza amperimétrica True-RMS 300A CA
Mini pince de mesure True-RMS 300A AC
Mini True-RMS Zangenmessgerät 300A AC
Mini amperometro a pinza True-RMS 300A AC
Mini pinça amperimétrica True-RMS 300A AC
YEARS
LIMITED
WARRANTY
Inhaltsverzeichnis
Verwandte Anleitungen für KPS DCM100MINI
Inhaltszusammenfassung für KPS DCM100MINI

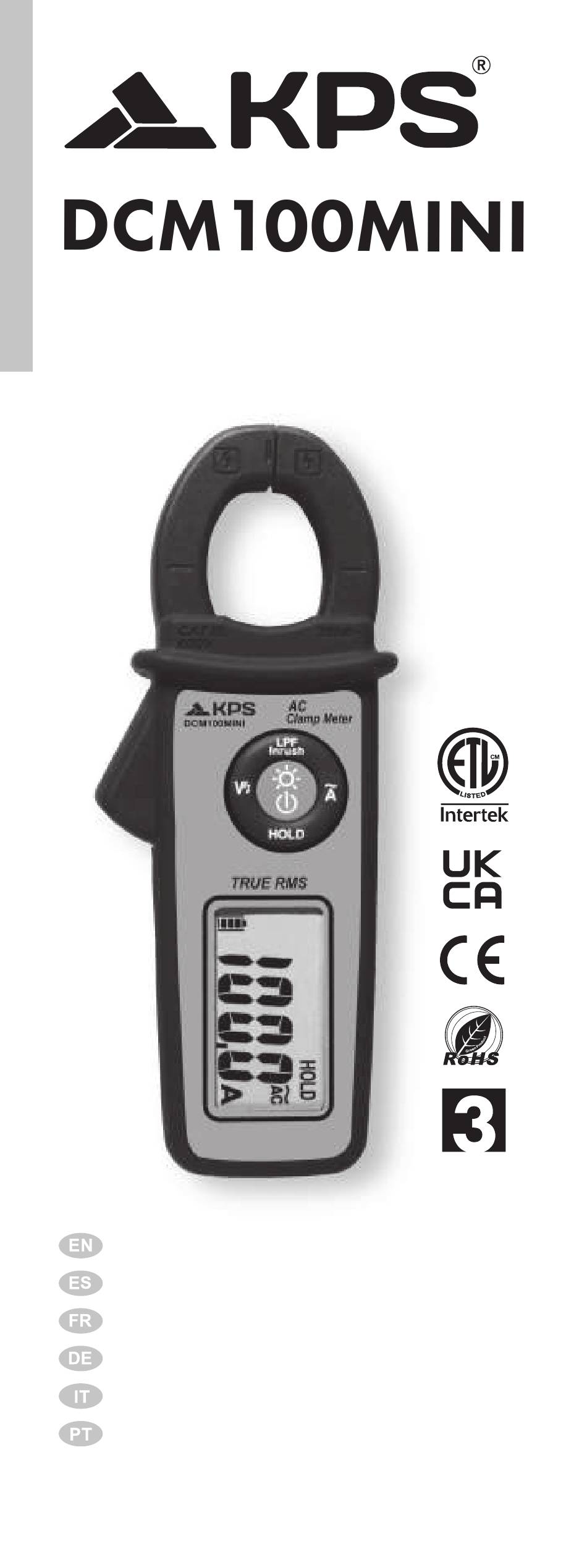

- Seite 1 User Manual / MANUAL DEL USUARIO / Manuel d'utilisation / Benutzerhandbuch / Manuale Utente / Manual do usuário YEARS LIMITED WARRANTY Mini True-RMS Clamp meter 300A AC Mini pinza amperimétrica True-RMS 300A CA Mini pince de mesure True-RMS 300A AC Mini True-RMS Zangenmessgerät 300A AC Mini amperometro a pinza True-RMS 300A AC Mini pinça amperimétrica True-RMS 300A AC...
- Seite 28 ! Zuerst lesen ! Sicherheitshinweise - Verwenden Sie das Messgerät nur wie in dieser Anleitung beschrieben, da sonst der Schutz durch das Messgerät beeinträchtigt werden kann. - Verwenden Sie für die Messungen immer die richtigen Klemmen, Schalterstellungen und Bereiche. - Überprüfen Sie die Funktion des Messgeräts, indem Sie eine bekannte Spannung messen.
-
Seite 29: Wartung
Symbole wie auf dem Messgerät und der Anweisungskarte angegeben. Stromschlagrisiko Siehe Anleitungskarte DC Messung CA Messung Durch doppelte oder verstärkte Isolierung geschützte Geräte Batterie Erdung Entspricht den EU-Richtlinien Anwendung um und Entfernung von gefährlichen stromführenden Leitern ist erlaubt Entsorgen Sie dieses Produkt nicht und werfen Sie es nicht weg Wartung Versuchen Sie nicht, dieses Zangenmessgerät zu... -
Seite 30: Automatische Abschaltung
Automatische Abschaltung Deaktivieren automatische Abschaltung Gedrückt halten und tippen. CAT. III 600V in Bezug auf die Erde für die Backe. Barriere für Handschutz Die Schranke an der Backe zeigt die Grenze des sicheren Zugriffs des handge- haltenen Teils an, halten Sie bei normalem Gebrauch nicht über die Schranke. -
Seite 31: Datenhaltung
Datenhaltung Drücken Die Anzeige blinkt kontinuierlich, wenn das gemessene Signal um 50 Zählerstände größer ist als der Anzeigewert. Es kann jedoch nicht über die CA- und DC Strom erkennen. Hintergrundbeleuchtung ein/aus Drücken Einschaltstrom >1sec Drücken Corriente de irrupción >5A Das Messgerät berechnet den RMS-Wert für 100ms, wenn es einen Strom über 5At erkennt. - Seite 32 Tiefpassfilter Drücken Die Grenzfrequenz des Tiefpassfilters liegt bei ca. 160Hz mit einem Dämpfungsverhalten von ca. -24db/Oktave. Voltsense Die Anzahl der Striche, die auf der LCD-Anzeige erscheinen, zeigt die Intensität des elektrischen Feldes an. Auch wenn keine Anzeige vorhanden ist, kann Spannung anliegen.
-
Seite 33: Austausch Der Batterie
Austausch der Batterie Spezifikationen 1-1 Allgemeine Angaben Zähler Anzeige: 6000 Zähler Messbereichsüberschreitung Anzeige: „OL“ oder „-OL“ Konvertierungsrate: 2- Mal/Sekunde Abmessungen (B x H x T): 60 x 147 x 31,5 mm Gewicht: 140 g Leistungsbedarf: LR44 Knopfzelle 1,5V x 2 Batterielebensdauer: 50 Stunden nur für die Bereiche 60,00A und 300,0A. -
Seite 34: Umgebungsbedingungen
1-2 Umgebungsbedingungen Verwendung in Innenräumen. Maximale Betriebshöhe : 2000m (6562 ft) Betriebstemperatur: 0 °C ~ 30 °C, 80% rF 30 °C ~ 40 °C, 75% rF 40 °C ~ 50 °C, 45% rF Lagertemperatur: -20 bis +60°C, 0 bis 80 % rF (ohne Batterien) Temperaturkoeffizient : 0,2 x (spezifizierte Genauigkeit) I °C, <... - Seite 35 Wechselstrom Genauigkeit Bereich Auflösung (50 - 60 Hz) 60,00A 0,01A ±(2,0% + 5D) 300,0A 0,1A Alle Angaben gelten von 10 % bis 100 % des jeweiligen Bereichs. LCD zeigt 0 Zähler an, wenn der Messwert < 10 Zähler ist. Tiefpassfilter Genauigkeit Bereich Auflösung...
-
Seite 36: Eingeschränkte Garantie
Eingeschränkte Garantie Für dieses Prüfgerät wird dem Erstkäufer eine 3-jährige Garantie auf Material- und Verarbeitungs- fehlern ab dem Kaufdatum gewährt. Während dieses Garantiezeitraums wird der Hersteller das fehlerhafte Gerät nach eigenem Ermessen und nach Überprüfung des Fehlers oder der Betriebsstörung ersetzen oder reparieren. Von dieser Garantie nicht abgedeckt sind Sicherungen, Einwegbatterien oder Beschädigungen aufgrund von missbräuchlicher Nutzung, Nachlässigkeit,...
