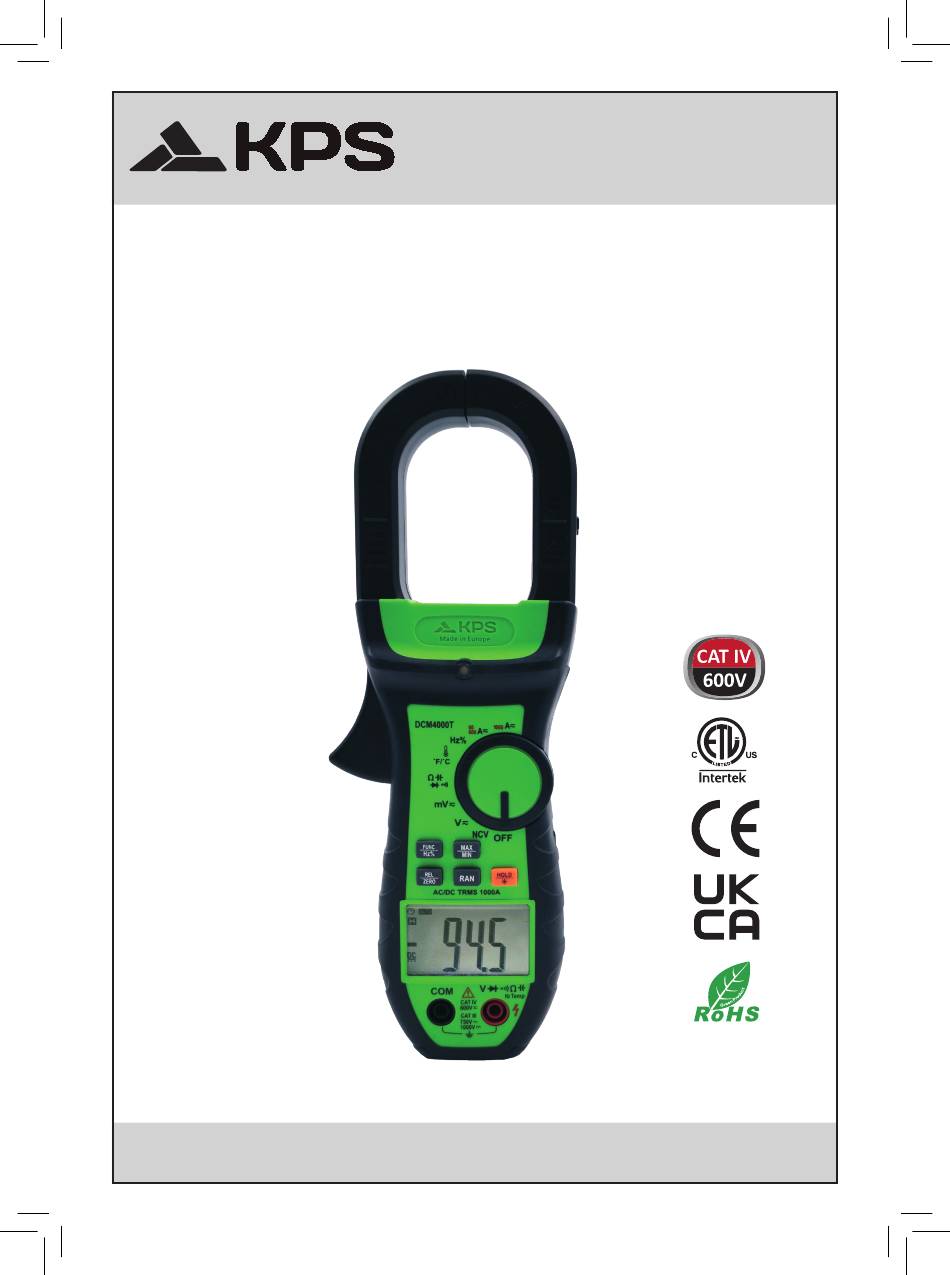

DCM4000T
SKU: KPSDCM4000TCBINT
TRMS clamp meter 1000A AC/DC with temperature
Pinza TRMS 1000A AC/DC con medición de temperatura
Pince ampèremétrique TRMS 1000A AC/DC avec température
Amperemeter zangen TRMS 1000A AC/DC mit temperatur
Instructions manual - Manual de funcionamiento
Manuel d´instructions - Handbuch
Inhaltsverzeichnis
Verwandte Anleitungen für KPS DCM4000T
Inhaltszusammenfassung für KPS DCM4000T
- Seite 1 DCM4000T SKU: KPSDCM4000TCBINT TRMS clamp meter 1000A AC/DC with temperature Pinza TRMS 1000A AC/DC con medición de temperatura Pince ampèremétrique TRMS 1000A AC/DC avec température Amperemeter zangen TRMS 1000A AC/DC mit temperatur Instructions manual - Manual de funcionamiento Manuel d´instructions - Handbuch...
-
Seite 43: Amperemeter Zangen Trms 1000A Ac/Dc Mit Temperatur
DCM4000T SKU: KPSDCM4000TCBINT Amperemeter zangen TRMS 1000A AC/DC mit temperatur Handbuch... - Seite 44 DCM4000T INHALTSVERZEICHNIS 1. Sicherheitsinformation ................45 2. Liste der Komponenten ................46 3. Beschreibung....................47 4. Betriebsanleitung ..................48 5. Instandhaltung .................... 55 6. Technische Daten ..................56 MGL INTERNATIONAL möchten wir uns bei Ihnen für die Auswahl unseres Produkts bedanken. Bitte lesen Sie diese Kurzanleitung vor der Operation sorgfältig...
-
Seite 45: Sicherheitsinformation
DCM4000T 1. Sicherheitsinformation 1.1. Vorbereitungen WARNUNG Seien Sie sehr vorsichtig, wenn Sie dieses Gerät verwenden. Bei unsachgemäßer Verwendung dieses Geräts kann das Messgerät beschädigt oder zerstört werden. Treffen Sie alle normalen Sicherheitsvorkehrungen und befolgen Sie die in diesem Handbuch empfohlenen Sicherheitsvorkehrungen. -
Seite 46: Liste Der Komponenten
DCM4000T 2. Liste der Komponenten Digitales 1,5 m Silikon- Tragetasche Zangenmessgerät Messleitungen 3 AAA 1,5 V Batterien Thermoelement vom Handbuch Typ K. Kalibrierungsgarantie - 46 -... -
Seite 47: Beschreibung

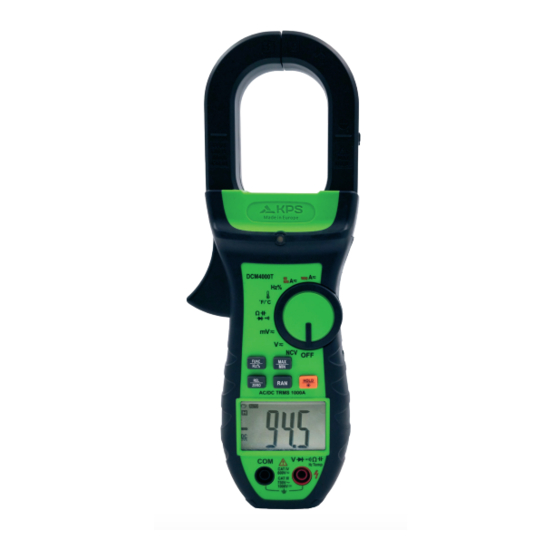

DCM4000T 3. Beschreibung 3.1. Hauptteile (1) Backen: werden zur Strommessung verwendet (2) Taschenlampe (3) Frontplatte (4) Auslöser (5) Funktionsauswahltaste (FUNC) (6) Relative Messung und DCA-Nullfunktionstaste (7) RAN-Bereichsauswahltaste (8) LCD-Bildschirm (9) GEMEINSAMER Stecker (10) Stecker für Widerstand, Kapazität, Spannung, Frequenz, Diodeneingangsbuchse, , Durchgang und Duty Cicle (11) Taste für Hintergrundbeleuchtung / Halten (B.L... -
Seite 48: Betriebsanleitung
DCM4000T 3.2 Beschreibung des Schalters, der Tasten und der Eingangsanschlüsse Wird zur Steuerung der Hintergrundbeleuchtung oder zum Halten des Lesens verwendet Hiermit wird der Status des manuellen Messbereichs geändert. Dient zur Eingabe des relativen Messzustands und DCA-Nullfunktionstaste Wird für den Schalter für die maximale / minimale Messfunktion verwendet Dient zur Auswahl der gewünschten Funktion und Hz% Funktion... -
Seite 49: Wahl Der Maximalen / Minimalen Messung
DCM4000T Hinweis: Das Messgerät befindet sich im Maximal- / Minimalwert-Messzustand und kann nicht in den Frequenz- und Tastverhältnis-Messmodus wechseln. 4.4 Wahl der maximalen / minimalen Messung 1) Drücken Sie die “MAX/MIN”-Taste, um in den MAX-Modus zu gelangen, und halten Sie immer den Maximalwert der Messung;... -
Seite 50: Automatische Abschaltung
DCM4000T 4.8 Automatische Abschaltung 1) Wenn nach dem Einschalten der Maschine 30 Minuten lang kein Vorgang ausgeführt wird, schaltet sich das Messgerät automatisch aus, um Batterie zu sparen. 2) Drücken Sie nach dem automatischen Ausschalten die Taste FUNC. Das Messgerät wird wieder eingeschaltet. -
Seite 51: Messung Von Frequenz Und Tastverhältnis
DCM4000T INPUT-Anschluss und wählen Sie den entsprechenden Messbereich 2) Stellen Sie das Jog Wheel auf die Wechselspannung oder Position. Zu diesem Zeitpunkt befindet sich das Messgerät im Gleichspannungsmesszustand. Drücken Sie die FUNC-Taste, um die Wechselspannung zu messen. 3) Schließen Sie beide Messleitungen an beide Enden der zu messenden Last an. -
Seite 52: Ausdauertest
DCM4000T 5) “ ” bedeutet, dass der maximale Eingangsstrom 1000 A AC (TRMS) beträgt. 2) Im Spannungsmessmodus: WARNUNG Stromschlaggefahr. Achten Sie beim Messen von Hochspannung besonders auf Stöße. Geben Sie keine höhere Spannung als 750Vac T-RMS ein. 1) Stecken Sie das schwarze Messkabel in den COM-Anschluss und das rote Messkabel in den INPUT-Anschluss. -
Seite 53: Diodentest
DCM4000T 2) Stellen Sie den Messbereichsschalter auf Position “Ω”. Zu diesem Zeitpunkt wird das Messgerät. Verwenden Sie die Taste FUNC, um die Widerstandsmessung auszuwählen. 3) befindet sich im Messstatus. 4) Schließen Sie die Sonde an beide Enden des Widerstands oder Stromkreises an, der zur Messung getestet werden soll. -
Seite 54: Ncv-Messung
DCM4000T WARNUNG Stromschlaggefahr. Stellen Sie beim Messen des Durchgangs des Stromkreises sicher, dass die Stromversorgung unterbrochen ist und der Kondensator in der Schaltung ist vollständig entladen. 1) Stecken Sie die schwarze Messleitung in den COM-Anschluss und die rote in den INPUT- Anschluss. -
Seite 55: Batterieersatz
DCM4000T 5.1 Batterieersatz WARNUNG Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass die Messleitungen deutlich vom zu messenden Stromkreis entfernt sind, bevor Sie die Batterieabdeckung öffnen. 1) Wenn das Symbol „ “ angezeigt wird, müssen die Batterien ersetzt werden. -
Seite 56: Technische Daten
DCM4000T 6. TECHNISCHE DATEN Rang Auflösung Präzision 0.01A ±(2.0% des Messwerts + 8 WECHSELSTROM 600A 0.1A Stellen) 1000A 0.01A ±(2.0% des Messwerts + 8 GLEICHSTROM 600A 0.1A Stellen) 1000A -50ºC ~ 599,9ºC 0.1 ºC ± (2.0% ± 3.0) ºC -58ºF ~ 999.9ºF 0.1ºF... - Seite 57 DCM4000T Rang Auflösung Präzision 600Ω 0.1Ω 6kΩ 0.001kΩ ±(1.0% des Messwerts + 5 60kΩ 0.01kΩ Stellen) WIDERSTAND 600kΩ 0.1kΩ 6MΩ 0.001MΩ ±(1.2% des Messwerts + 3 20MΩ 0.01MΩ Stellen) 9.999nF 0.001nF 99.99nF 0.01nF 999.9nF 0.1nF 9.999µF 0.001 µF ±(3.0% des Messwerts + 5 KAPAZITÄT...
- Seite 58 DCM4000T - 58 -...
- Seite 59 DCM4000T - 59 -...
