SPANNUNGSMESSER Der Spannungsmesser zeigt
die Spannung der elektrischen Anlage an.
SICHERUNG (Bild 13)—Die 10-A-Sicherung ist
Bestandteil des Schaltkreises.
LECKDETEKTOR-/LICHTSCHALTER (Bild 13)—
Den Schalter von der mittigen Stellung nach
rückwärts ziehen, um die Funktion des
Leckdetektoralarms und der Zeitverzögerung zu
prüfen. Den Schalter zum Einschalten der
Beleuchtung (Zubehör) vorwärts stellen.
BETRIEBSSTUNDENZÄHLER (Bild 13)—Zeigt die
von der Maschine absolvierten Betriebsstunden an.
Der Betriebsstundenzähler beginnt seine Zählung,
sobald das Zündschloß auf ON gestellt wird.
SITZEINSTELLHEBEL (Bild 13)—Der links vom
Sitz befindliche Hebel ermöglicht eine Vor- und
Rückwärtseinstellung bis zu 100 mm.

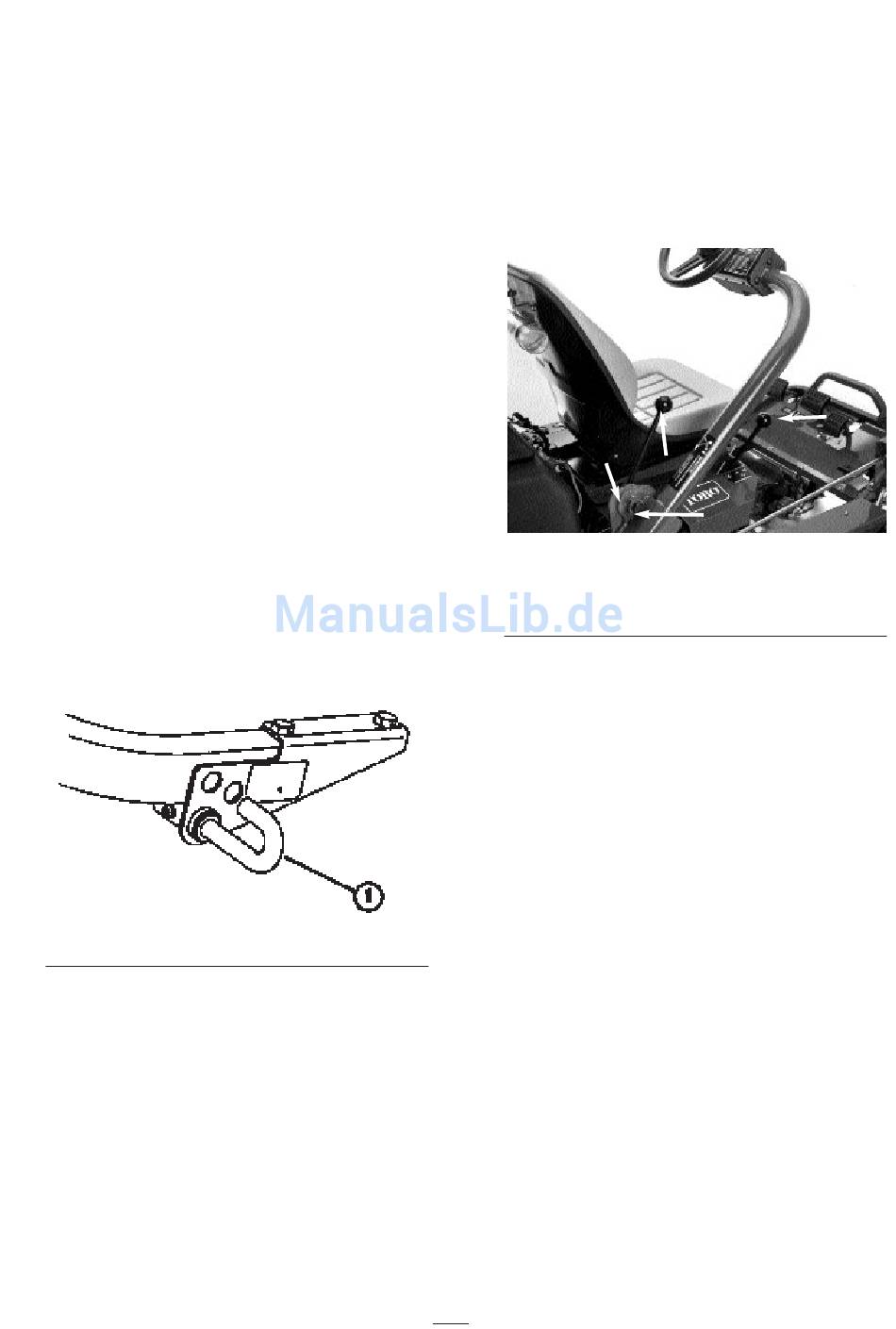

MÄHAUSPERRHEBEL (Bild 14)—sperrt das Mäh-
pedal aus, d.h. versehentliches Starten der Schneid-
werke wird verhindert. Um diese Vorrichtung zu ent-
riegeln, den Mähaussperr-Hebelbügel nach außen
ziehen, im Uhrzeigersinn drehen, und das Ende in das
hintere Loch im Profilteil stecken.
1. Mähaussperr-Hebelbügel
SCHALTHEBEL (Bild 15)—Ermöglicht die Auswahl
von zwei Antriebs- und einer NEUTRAL-Stellung. Es
darf während des Betriebseinsatzes der Maschine
umgeschaltet werden, ohne Schäden zu verursachen.
1. Neutral—Wird zum Anlassen des Motors
benutzt.
2. 1. Gang—Wird zum Mähen von Rasen benutzt.
3. 2. Gang—Wird zum Transportieren der
Maschine benutzt.
HINWEIS: Wenn die Maschine im Rückwärtsgang
Bild 14
mit abgesenkten Mähspindeln betrieben wird, werden
diese von den Limitarmen angehoben.
LENKGESTÄNGE-SPERRHEBEL (Bild 15)—Den
Hebel zum Lockern rückwärts drehen, dann zur
Einstellung des Lenkgestänges auf eine komfortable
Stellung anheben oder absenken. Danach den Hebel
zum Festziehen wieder vorwärts drehen.
3
1. Schalthebel
2. Lenkgestänge-Sperrhebel
3. Stellschraube
4. Einstellbolzen
Zum Einstellen des Sperrhebels:
1. Den Hebel zum Lösen der Einstellung
rückwärts drehen und das Lenkgestänge in seine
niedrigstmögliche Einstellung bringen.
2. Die Hebel-Stellschraube lockern.
3. Den Einstellbolzen (linksgängiges
Gewinde) zum Festziehen im
Gegenuhrzeigersinn oder im Uhrzeigersinn zum
Lockern der Einstellung drehen.
4. Zum Arretieren der Einstellung die
Stellschraube festziehen.
