Simons Voss Technologies LockNode Z4 MP Kurzanleitung Seite 58

3. Montage

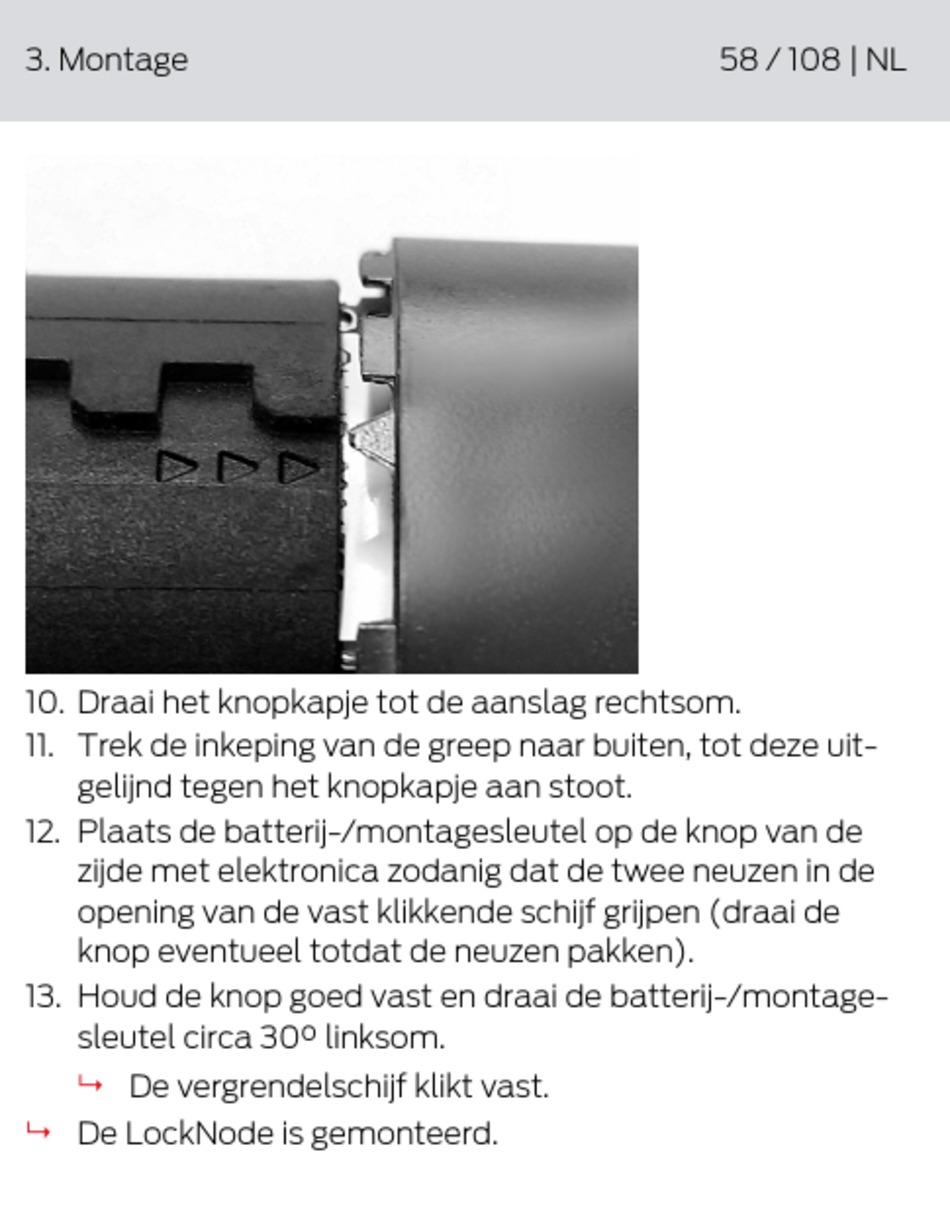

10. Draai het knopkapje tot de aanslag rechtsom.
11. Trek de inkeping van de greep naar buiten, tot deze uit-
gelijnd tegen het knopkapje aan stoot.
12. Plaats de batterij-/montagesleutel op de knop van de
zijde met elektronica zodanig dat de twee neuzen in de
opening van de vast klikkende schijf grijpen (draai de
knop eventueel totdat de neuzen pakken).
13. Houd de knop goed vast en draai de batterij-/montage-
sleutel circa 30° linksom.
De vergrendelschijf klikt vast.
9
De LockNode is gemonteerd.
9
58 / 108 | NL
