3.2 OPIS URZĄDZENIA
A – Odkurzacz
A1 – Zderzak przedni
A2 – Czujniki przeciwko spadnięciu ze
schodów
A3 – Styki ładowania
A4 – Pokrywa schowka na akumulator
A5 – Koła napędowe (lewe/prawe)
A6 – Włącznik główny (WŁ./WYŁ.)
A7 – Przycisk powrotu do doku do ładowania
A8 – Koło przednie
A9 – Szczotka boczna
A10a – Główna SZCZOTKA HYBRYDOWA
A10b – Główna SZCZOTKA DELIKATNA
A11 – Osłona szczotki głównej
A12 – Zamek osłony szczotki głównej
A13 – Łożysko
A14 – Moduł laserowy
B – Zasobnik na brud (480 ml)
B1 – Przycisk zwolnienia zasobnika na brud
B2 – Wieko zasobnika na brud
B3 – Filtr HEPA
B4 – Wieko filtra HEPA
B5 – Przycisk zwolnienia wieka zasobnika

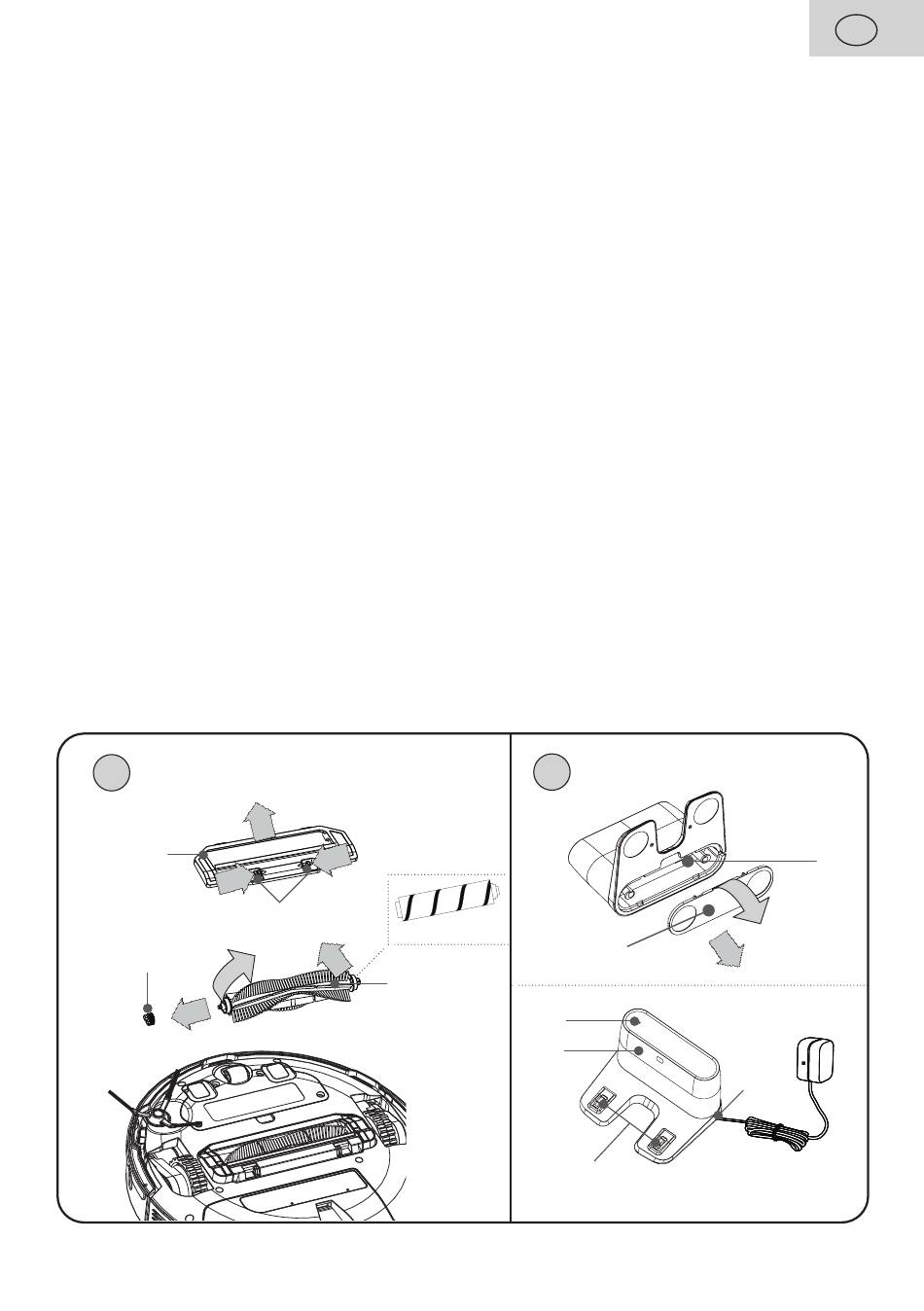

4
A11
1
A13
3
5
2
1
A12
4
A10a
PL - 73
C – Adapter do mopowania
C1 – Przycisk zwolnienia
C2 – Przycisk zwolnienia zasobnika na brud
C3 – Zasobnik na brud (240 ml)
C4 – Wieko zasobnika na brud
C5 – Filtr HEPA
C6 – Otwór do nalewania
C7 – Korek otworu do nalewania
C8 – Zbiorniczek na wodę (260 ml)
D – Przystawka do mopowania
D1 – Mocowanie przystawki
D2 – Dolna część do umocowania mopa
D3 – Mop
E – Dok do ładowania
E1 – Kontrolka pracy
E2 – Odbiór sygnału
E3 – Styki ładowania
E4 – Otwór do prowadzenia kabla
E5 – Gniazdko do podłączenia adaptera do
ładowania
E6 – Pokrywa miejsca do ułożenia kabla
F – Adapter do ładowania
5
A10b
E6
E1
E2
E3
PL
E5
1
2
F
E
E4
