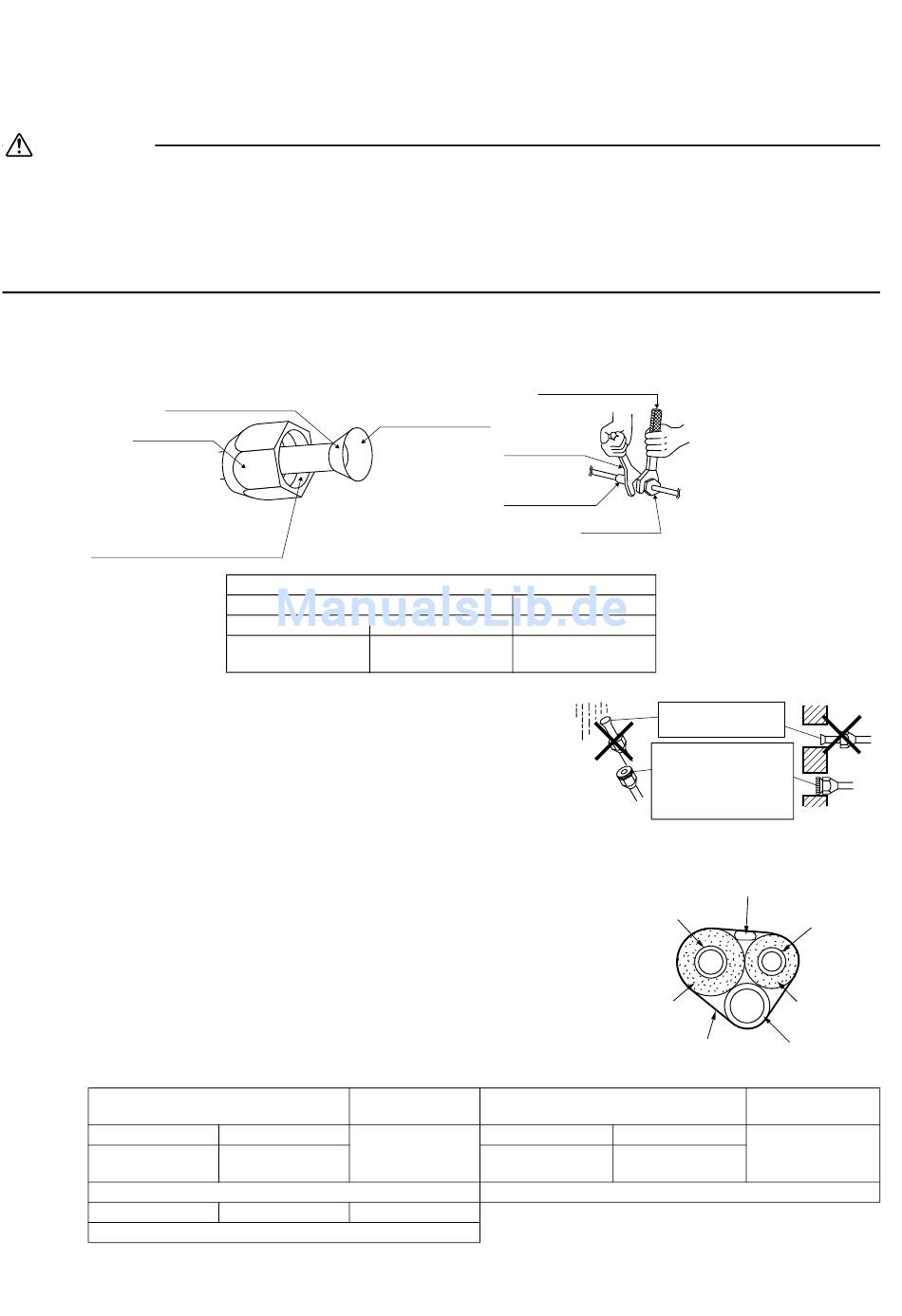

Verlegen der Kältemittelleitungen
2.
Kältemittel-Rohrleitungen
ACHTUNG
• Verwenden Sie die am Hauptgerät befestigte Bördelmutter. (Um Rissbildung in der Bördelmutter durch Altersverschleiß zu
verhüten.)
• Tragen Sie Kältemittelöl auf die Innenfläche der Bördelung auf, um ein Gasleck zu verhindern. (Verwenden Sie Kältemittelöl
für R410A-Systeme.)
• Verwenden Sie zum Festziehen der Bördelmuttern geeignete Drehmomentschlüssel, um eine Beschädigung der
Bördelmuttern und ein Gasleck zu verhindern.
Richten Sie die Mitten der beiden Bördelungen aus, und ziehen Sie die Bördelmuttern um 3 oder 4 Umdrehungen von Hand
an. Ziehen Sie die Muttern dann mit den Drehmomentschlüsseln gut fest.
Kein Kältemittelöl auf die
Außenseite auftragen.
Bördelmutter
Kein Kältemittelöl auf die
Bördelmutter auftragen, um die
Mutter nicht mit einem übermäßigen
Drehmoment festzuziehen.
2-1. Vorsichtshinweise für die Rohrhandhabung
1) Schützen Sie das offene Rohrende vor Schmutz und Feuchtigkeit.
2) Alle Rohrbiegungen sollten so sanft wie möglich erfolgen.
Verwenden Sie zum Biegen einen Rohrbieger.
2-2. Auswahl von Kupfer- und Wärmeisoliermaterial
Beachten Sie bei der Verwendung kommerzieller Kupferrohre und Armaturen
die folgenden Punkte:
1) Isoliermaterial: Polyethylenschaumstoff
Wärmeübertragungsrate: 0,041 bis 0,052W/mK (0,035 bis 0,045kcal/mh°C)
Die Oberfläche von Kältemittelgasrohren erreicht maximal eine Temperatur
von 110°C.
Wählen Sie Wärmeisoliermaterial, das dieser Temperatur standhält.
2) Isolieren Sie die Gas- und Flüssigkeitsleitungen, und sorgen Sie für die
folgenden Isolationsabmessungen.
Klasse 25/35
Außendurchmesser
9,5mm
30mm oder mehr
3) Verwenden Sie eine separate Wärmeisolation für Gas- und Flüssigkeitskältemittelleitungen.
7
[Hier Öl auftragen]
Anzugsmoment für Bördelmuttern
Gasseite
3/8 Zoll
32,7-39,9N•m
(330-407kgf•cm)
Gasseite
Klasse 50
Außendurchmesser
Außendurchmesser
12,7mm
Minimaler Biegeradius
40mm oder mehr
Dicke: 0,8mm (C1220T-O)
Kältemittelöl auf die
Innenfläche der
Bördelung
auftragen.
Maulschlüssel
Rohrverbindung
1/2 Zoll
49,5-60,3N•m
(505-615kgf•cm)
Flüssigkeitsseite
Klasse 25/35
Innendurchmesser
6,4mm
12-15mm
30mm oder mehr
[Festziehen]
Drehmomentschlüssel
Bördelmutter
Flüssigkeitsseite
1/4 Zoll
14,2-17,2N•m
(144-175kgf•cm)
Bringen Sie unbedingt
eine Kappe an.
Regen
Wenn keine Bördelungskappe
zur Verfügung steht, decken Sie
die Rohröffnung mit Band ab,
um Eindringen von Schmutz
und Wasser zu verhüten.
Geräte-Verbindungskabel
Gasrohr
Gasrohrisolation
Schutzband
Gasrohr-Wärmeisolation
Klasse 50
Innendurchmesser
14-16mm
Dicke: Min. 10mm
Wand
Flüssigkeitsrohr
Flüssigkeitsrohrisolation
Ablaufschlauch
Flüssigkeitsrohr-
Wärmeisolierung
Innendurchmesser
8-10mm
