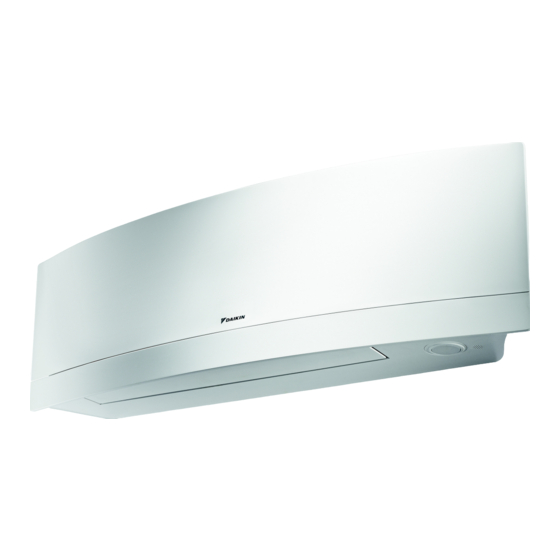

Room air conditioner
Vorschau ausblenden
Andere Handbücher für FTXG20LV1BW:
- Handbuch (404 Seiten) ,
- Installationsanleitung (125 Seiten) ,
- Betriebsanleitung (42 Seiten)
Verwandte Anleitungen für Daikin FTXG20LV1BW
Inhaltszusammenfassung für Daikin FTXG20LV1BW
- Seite 1 DAIKIN ROOM AIR CONDITIONER OPERATION MANUAL MODELS FTXG20LV1BW FTXG25LV1BW FTXG35LV1BW FTXG50LV1BW FTXG20LV1BS FTXG25LV1BS FTXG35LV1BS FTXG50LV1BS...
-
Seite 2: Energieeinsparung
Merkmale Für Ihren Komfort und Für Ihren Komfort und Energieeinsparung Energieeinsparung INTELLIGENTES AUGE Der Sensor für INTELLIGENTES AUGE erkennt Personenbewegungen in einem Raum. Befi ndet sich länger als 20 Minuten keine Person im Raum, wechselt der Betrieb automatisch zum Energiesparbetrieb. Seite 15 WOCHENTIMER Bis zu 4 Timereinstellungen können entsprechend dem... -
Seite 3: Inhaltsverzeichnis
Inhalt Vor dem Betrieb zu lesen Sicherheitshinweise ........Bezeichnung der Teile ........Betriebsvorbereitung ........Betrieb Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE ....Einstellen von Luftstromrichtung und Luftstromstärke ........KOMFORT-LUFTSTROM/ INTELLIGENTES AUGE-Betrieb ..HOCHLEISTUNG-Betrieb ....ECONO/AUSSENGERÄT- FLÜSTER-Betrieb ......AUS-TIMER-Betrieb ...... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Bewahren Sie dieses Handbuch so auf, dass der Anwender es leicht fi nden kann. • Lesen Sie die Warnhinweise in dieser Anleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. • Diese Anlage ist dafür ausgelegt, von erfahrenen und geschulten Anwendern in Werkstätten, in der Leichtindustrie und in der Landwirtschaft oder von Laien kommerziell verwendet zu werden. - Seite 5 ACHTUNG • Unterlassen Sie Sitzen auf dem Außengerät, Ablegen von Gegenständen auf dem Gerät oder Ziehen des Geräts. Anderenfalls können Unfälle, wie Herunterfallen oder Umkippen, verursacht werden, die zu Verletzungen, Funktionsstörungen oder Beschädigung des Produkts führen können. • Stellen Sie keine Gegenstände, die feuchtigkeitsempfi ndlich sind, direkt unter das Innen- oder Außengerät. Unter bestimmten Umständen kann Kondensation an der Haupteinheit oder den Kältemittelleitungen, Luftfi...
-
Seite 6: Bezeichnung Der Teile
Bezeichnung der Teile Innengerät Sensor für INTELLIGENTES • Das Innengerät kann anders aussehen. Lufteinlass AUGE • Der Sensor erkennt die Bewegungen von Personen und schaltet automatisch zwischen Normalbetrieb und Energiesparbetrieb um. Obere Seite 15 Frontplatte Innentemperatursensor Luftauslass • Dieser Sensor erkennt die Lufttemperatur im Umfeld des Geräts. -
Seite 7: Außengerät
Obere Frontplatte öffnen Rückseite der oberen Frontplatte Tafelstützplatte Untere Frontplatte Luftfi lter Fotokatalytischer Titan-Apatit- Luftreinigungsfi lter Außengerät • Das Aussehen des Außengeräts kann bei einigen Modellen abweichen. Außentemperatursensor Lufteinlass (Rückseite) (Rückseite und Seite) Ablaufschlauch Erdklemme • Diese befi ndet sich hinter dieser Abdeckung. -
Seite 8: Fernbedienung
Bezeichnung der Teile Fernbedienung Signalsender Empfänger 50cm oder mehr Anzeige (LCD) • Hier werden die aktuellen • Richten Sie den Sender zur Einstellungen angezeigt. Benutzung der Fernbedienung auf das (Diese Abbildung zeigt jeden Innengerät. Falls ein Hindernis, wie z. Abschnitt zu Erläuterungszwecken B. - Seite 9 Öffnen der Frontabdeckung MODUS-Wahltaste • Damit wählen Sie den Betriebsmodus. (AUTOMATIK/ ENTFEUCHTEN/KÜHLEN/ HEIZEN/GEBLÄSE) ECONO/ Seite 11 FLÜSTERBETRIEB- Taste • ECONO/ AUSSENGERÄTFLÜSTER- Einstelltaste für Betrieb. Seite 19 Lampenhelligkeit Seite 9 SCHWENK-Taste • Einstellen der KOMFORT/ Luftstromrichtung. Seite 13 SENSORTaste • KOMFORT-LUFTSTROM und INTELLIGENTES AUGE-Betrieb.
-
Seite 10: Betriebsvorbereitung
Betriebsvorbereitung Zum Einsetzen der Batterien Die Pole – Verschieben Sie die Frontabdeckung, um korrekt ausrichten! sie abzunehmen. Legen Sie 2 Trockenbatterien des Typs AAA. LR03 (Alkali) ein. Bringen Sie die Frontabdeckung wieder wie vorher an. Zum Befestigen des Fernbedienungshalters an der Wand Wählen Sie einen Platz, von dem aus die Fernbedienung Signale das Gerät erreichen. -
Seite 11: Zum Einstellen Der Uhr
Schalten Sie den Leistungsschalter ein • Wenn der Strom eingeschaltet wurde, öffnen und schließen sich die Klappen des Innengeräts einmal, um die Ausgangsposition einzustellen. Zum Einstellen der Uhr Drücken Sie • “ ” wird auf dem LCD angezeigt. • “ ”... -
Seite 12: Betrieb Automatik · Entfeuchten · Kühlen · Heizen · Gebläse
Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE Die Klimaanlage arbeitet im Betriebsmodus Ihrer Wahl. Ab dem nächsten Mal arbeitet die Klimaanlage im selben Betriebsmodus. Zum Starten des Betriebs Drücken Sie , und wählen Sie den Betriebsmodus. • Mit jedem Drücken der Taste wird die Moduseinstellung der Reihe nach weitergeschaltet. -
Seite 13: Zum Ändern Der Temperatureinstellung
Zum Ändern der Temperatureinstellung Drücken Sie • Die auf dem LCD angezeigten Posten ändern sich jedes Mal, wenn eine der Tasten gedrückt wird. AUTOMATIK- ENTFEUCHTEN- oder KÜHLEN-Betrieb HEIZEN-Betrieb Betrieb GEBLÄSE-Betrieb 18-32°C 10-30°C 18-30°C Die Temperatureinstellung ist Drücken Sie , um die Temperatur zu erhöhen, und nicht veränderbar. -
Seite 14: Einstellen Von Luftstromrichtung Und Luftstromstärke
Einstellen von Luftstromrichtung und Luftstromstärke Sie können die Luftstromrichtung einstellen, um einen erhöhten Komfort zu erhalten. Zum Starten der Schwenkautomatik Luftstromrichtung oben und unten Drücken Sie • “ ” wird auf dem LCD angezeigt. • Die Schwenkbewegung der Klappen (horizontale Flügel) beginnt. -
Seite 15: Zum Ändern Der Einstellung Der Luftstromstärke
Zum Ändern der Einstellung der Luftstromstärke Drücken Sie • Mit jedem Drücken von wird die Stufe der Luftstromstärke der Reihe nach weitergeschaltet. Automatik Innengerät- Niedrig Mittelniedrig Flüsterbetrieb Hoch Mittelhoch Mittel • Wenn der Luftstrom auf “ ” gestellt wird, beginnt der Innengerät-Flüsterbetrieb, und das Betriebsgeräusch des Geräts wird leiser. -
Seite 16: Komfort-Luftstrom
KOMFORT-LUFTSTROM/ INTELLIGENTES AUGE-Betrieb KOMFORT-LUFTSTROM-Betrieb Der Luftstrom wird im KÜHLEN-Betrieb nach oben und im HEIZEN-Betrieb nach unten gelenkt, um eine angenehme Brise zu erzeugen, die nicht in direkten Kontakt mit Personen kommt. KÜHLEN-Betrieb HEIZEN-Betrieb INTELLIGENTES AUGE-Betrieb Das “INTELLIGENTE AUGE” ist ein Infrarotsensor, der die Bewegung von Personen erkennt.Befi ndet sich länger als 20 Minuten keine Person im Raum, wechselt der Betrieb automatisch zum Energiesparbetrieb. -
Seite 17: Zum Abbrechen Des Betriebs
Zum Starten des Betriebs Drücken Sie , und wählen Sie den gewünschten Modus. • Bei jedem Drücken von wird eine andere Einstellungsoption auf dem LCD angezeigt. • Die INTELLIGENTES AUGE-Lampe leuchtet grün auf. Anzeige • Durch die Wahl von “ ”... - Seite 18 KOMFORT-LUFTSTROM/ INTELLIGENTES AUGE-Betrieb HINWEIS Hinweise zu KOMFORT-LUFTSTROM-Betrieb • Die Klappenposition ändert sich, um zu verhindern, dass der Luftstrom direkt auf Personen im Raum gerichtet wird. • HOCHLEISTUNG-Betrieb und KOMFORT-LUFTSTROM-Betrieb können nicht gleichzeitig benutzt werden. Die Funktion, deren Taste zuletzt gedrückt wurde, hat immer Vorrang. •...
-
Seite 19: Hochleistung-Betrieb
HOCHLEISTUNG-Betrieb Der HOCHLEISTUNG-Betrieb sorgt für eine rasche Maximierung der Kühlwirkung (Heizwirkung) in jedem Betriebsmodus. Sie können die maximale Kapazität erhalten. Zum Starten des HOCHLEISTUNG-Betriebs Drücken Sie während des Betriebs. • Der HOCHLEISTUNG-Betrieb endet nach 20 Minuten. Dann arbeitet das System automatisch wieder mit den vorherigen Einstellungen, die vor dem HOCHLEISTUNG- Betrieb verwendet wurden. -
Seite 20: Econo/Aussengerät- Flüster-Betrieb
ECONO/AUSSENGERÄT- FLÜSTER-Betrieb ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die effi zienten Betrieb durch Begrenzung des maximalen Stromverbrauchswertes ermöglicht. Diese Funktion ist nützlich für Fälle, in denen es darauf ankommt, dass keine Sicherung ausgelöst wird, wenn das Produkt zusammen mit anderen Geräten in Betrieb ist. [Beispiel] Normalbetrieb ECONO-Betrieb... - Seite 21 Zum Starten des Betriebs Drücken Sie , und wählen Sie den gewünschten Modus. • Bei jedem Drücken von wird eine andere Einstellungsoption auf dem LCD angezeigt. leer ECONO AUSSENGERÄT- Kombination Keine Einstellung FLÜSTER Zum Abbrechen des Betriebs Drücken Sie , und wählen Sie “leer” auf dem LCD.
-
Seite 22: Aus-Timer-Betrieb
AUS-TIMER-Betrieb Timer-Funktionen sind nützlich, um die Klimaanlage während der Nacht oder am Morgen automatisch ein- oder auszuschalten. AUS-TIMER und EIN-TIMER können auch kombiniert verwendet werden. Zur Benutzung des AUS-TIMER-Betriebs • Prüfen Sie, ob die Uhr korrekt eingestellt ist. Stellen Sie anderenfalls die Uhr auf die aktuelle Zeit ein. Seite 10 Drücken Sie •... -
Seite 23: Ein-Timer-Betrieb
EIN-TIMER-Betrieb Zur Benutzung des EIN-TIMER-Betriebs • Prüfen Sie, ob die Uhr korrekt eingestellt ist. Stellen Sie anderenfalls die Uhr auf die aktuelle Zeit ein. Seite 10 Drücken Sie • “ ” wird auf dem LCD angezeigt. • “ ” blinkt. •... -
Seite 24: Wochentimer-Betrieb
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Es ist praktisch, wenn der WOCHENTIMER auf die Lebensgewohnheiten der Familie eingestellt wird. Einstellungsbeispiel für den WOCHENTIMER Die gleichen Timer-Einstellungen werden für die Wochentage von Montag bis Freitag verwendet, während für das Wochenende andere Einstellungen verwendet werden. -
Seite 25: Zur Benutzung Des Wochentimer-Betriebs
Zur Benutzung des WOCHENTIMER-Betriebs Einstellmodus • Stellen Sie sicher, dass Wochentag und Uhrzeit eingestellt sind. Stellen Sie anderenfalls den Wochentag und die Uhrzeit ein. Seite 10 Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30 22:00 Einstellungsanzeigen Tag und Nummer... - Seite 26 WOCHENTIMER-Betrieb Drücken Sie , um die gewünschte Zeit zu wählen. • Die Zeit kann zwischen 0:00 und 23:50 in 10-Minuten-Intervallen eingestellt werden. • Um zur Einstellung des EIN/AUS-TIMER-Modus zurückzukehren, drücken Sie • Gehen Sie zu Schritt bei Einstellung des Ausschalttimers. Drücken Sie •...
- Seite 27 Kopiermodus • Eine vorgenommene Reservierung kann für einen anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30 22:00 KOPIEREN KOPIEREN Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag] 25°C...
-
Seite 28: Bestätigen Einer Reservierung
WOCHENTIMER-Betrieb Bestätigen einer Reservierung • Die Reservierung kann bestätigt werden. Einstellungsanzeigen Normal Bestätigung Drücken Sie • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden angezeigt. Drücken Sie , um den zu bestätigenden Wochentag und die Reservierungsnummer auszuwählen. • Durch Drücken von werden die Reservierungsdetails angezeigt. -
Seite 29: Zum Löschen Von Reservierungen
Zum Löschen von Reservierungen Individuelle Reservierung Drücken Sie • Der Wochentag und die Reservierungsnummer werden angezeigt. Drücken Sie , um den zu löschenden Wochentag und die Reservierungsnummer auszuwählen. Drücken Sie • “ ” und “ ” oder “ ” blinken. Drücken Sie , und wählen Sie “leer”. -
Seite 30: Hinweis Für Multisystem
Hinweis für Multisystem Das Multisystem besteht aus einem Außengerät, das mit mehreren Innengeräten verbunden ist. Wählen des Betriebsmodus Raum A Raum B Wenn die Prioritätsraum-Einstellung aktiv, aber die eingestellte Einheit nicht in Betrieb ist, oder wenn die Prioritätsraum-Einstellung nicht aktiv ist Wenn mehr als ein Innengerät in Betrieb ist, erhält das zuerst Raum C Raum D... -
Seite 31: Verriegelung Des Kühlen/Heizen-Modus
Verriegelung des KÜHLEN/HEIZEN-Modus Die Verriegelung des KÜHLEN/HEIZEN-Modus bedarf einer anfänglichen Programmierung während der Installation. Bitte wenden Sie sich an Ihren Vertragshändler um Hilfe. Die Verriegelung des KÜHLEN/HEIZEN-Modus versetzt das Gerät zwangsweise in den KÜHLEN- oder HEIZEN-Betrieb. Diese Funktion ist zweckmäßig, wenn Sie alle an das Multisystem angeschlossenen Innengeräte auf denselben Betriebsmodus einstellen wollen. -
Seite 32: Pfl Ege Und Reinigung
Pfl ege und Reinigung Schnellverweis Verfahren zum Öffnen der oberen Frontplatte Verfahren zum Schließen der oberen Frontplatte • Halten Sie die obere Frontplatte an den Seiten, um sie zu • Bringen Sie die Tafelstützplatte in die vorherige Position zurück. öffnen. •... -
Seite 33: Luftfilter
Luftfi lter Ziehen Sie die Luftfi lter Bei hartnäckigem Staub heraus. • Die Luftfi lter mit einem neutralen Reinigungsmittel, das mit lauwarmem Wasser verdünnt wurde, waschen, und • Die obere Frontplatte öffnen. anschließend im Schatten trocknen lassen. • Setzen Sie die Tafelstützplatte zwischen die •... - Seite 34 Pfl ege und Reinigung Fotokatalytischer Titan-Apatit-Luftreinigungsfi lter Nehmen Sie den Die Filter wieder am fotokatalytischen Titan- ursprünglichen Platz einsetzen Apatit-Luftreinigungsfi lter ab. und die obere Frontplatte schließen. • Die obere Frontplatte öffnen und die Luftfi lter herausziehen. • Halten Sie die Vertiefungen des Rahmens, und •...
-
Seite 35: Überprüfung Der Geräte
Überprüfung der Geräte Prüfen Sie, dass Sockel, Ständer und andere Befestigungen des Außengeräts nicht verrottet oder korrodiert sind. Prüfen Sie, dass die Lufteinlässe und -auslässe von Innen- und Außengerät nicht blockiert sind. Prüfen Sie, dass das Abwasser während des KÜHLEN- oder ENTFEUCHTEN-Betriebs reibungslos aus dem Ablaufschlauch ausfl... -
Seite 36: Fehlersuche
Fehlersuche Die folgenden Fälle sind keine Störungen. • Die folgenden Fälle sind keine Störungen der Klimaanlage, sondern sie haben ihre Ursachen. Sie können die Klimaanlage weiterhin benutzen. Innengerät Die Klappen beginnen nicht sofort zu schwingen. • Die Klimaanlage stellt die Klappenposition ein. Die Klappen beginnen bald, sich zu bewegen. - Seite 37 • Die Fehlersuchmaßnahmen werden in die folgenden 2 Typen Der Betrieb wurde plötzlich angehalten. eingeteilt. Ergreifen Sie entsprechende Maßnahmen gemäß dem (Multi-Monitor-Lampe blinkt.) Symptom. • Sind die Luftfi lter sauber? Keine Störung Reinigen Sie die Luftfi lter. • Werden die Lufteinlässe oder -auslässe an Innen- und •...
- Seite 38 Fehlersuche Nach dem Beginn des HEIZEN-Betriebs Der Lüfter des Außengeräts rotiert, wird nicht sofort Warmluft ausgeblasen. während die Klimaanlage außer Betrieb ist. Nach dem Anhalten des Betriebs • Die Klimaanlage läuft warm. Sie sollten etwa 1 bis 4 Minuten warten. (Das System ist so ausgelegt, dass •...
-
Seite 39: Vorschriften Zur Entsorgung
Rufen Sie umgehend die Kundendienststelle an WARNUNG Falls eine Störung (wie z. B. Brandgeruch) auftritt, halten Sie sofort den Betrieb an, und schalten Sie den Leistungsschalter aus. • Fortgesetzter Betrieb unter anormalen Bedingungen kann zu Störungen, elektrischen Schlägen oder Brand führen. •... -
Seite 40: Fehlerdiagnose Mit Der Fernbedienung
Fehlersuche Fehlerdiagnose mit der Fernbedienung • Die Fernbedienung kann einen dem Fehler entsprechenden Fehlercode vom Innengerät empfangen. Wenn für etwa 5 Sekunden gedrückt gehalten wird, blinkt die Anzeige “ ” im Temperaturanzeigefeld. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton erzeugt wird. •... -
Seite 41: Led An Aussengeräteplatine
LED AN AUSSENGERÄTEPLATINE Serie 3MXS, 4MXS, 5MXS GRÜN MIKROCOMPUTER STÖRUNGSERKENNUNG NORMAL LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOSE ● ● ● ● ● NORMAL INNENGERÄT ÜBERPRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER GEFRIEREN IM ● ● GERÄT, DAS SICH IN BETRIEB ODER IN BEREITSCHAFT BEFINDET ∗... -
Seite 42: Quick Reference
