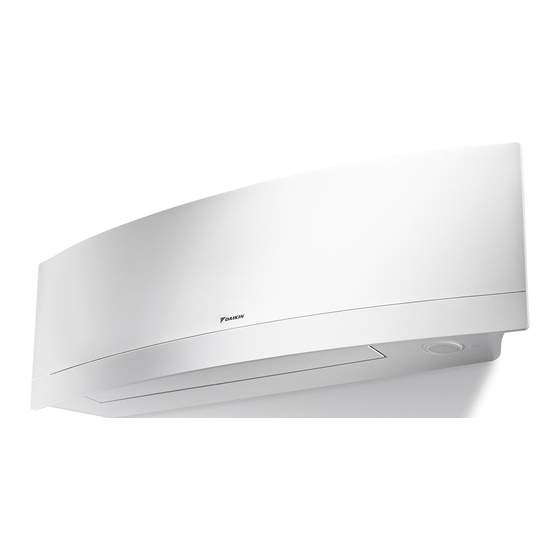

Daikin FTXG20LV1BW Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für FTXG20LV1BW:
- Handbuch (404 Seiten) ,
- Installationsanleitung (125 Seiten) ,
- Anleitung (42 Seiten)
Verwandte Anleitungen für Daikin FTXG20LV1BW
Inhaltszusammenfassung für Daikin FTXG20LV1BW
- Seite 1 DAIKIN ROOM AIR CONDITIONER BETRIEBSANLEITUNG MODELLE FTXG20LV1BW FTXG25LV1BW FTXG35LV1BW FTXG50LV1BW FTXG20LV1BS FTXG25LV1BS FTXG35LV1BS FTXG50LV1BS...
-
Seite 2: Für Ihren Komfort Und Zum Energiesparen
Merkmal Für Ihren Komfort und zum Energiesparen INTELLIGENTES AUGE Der Sensor des INTELLIGENTES AUGE erkennt menschliche Bewegungen in einem Raum. Wenn sich für länger als 20 Minuten niemand im Raum aufhält, wechselt das System automatisch in den Energiesparbetrieb. Seite 15 WOCHENTIMER Bis zu 4 Timereinstellungen können für jeden Wochentag gemäß... -
Seite 3: Inhaltsverzeichnis
Inhalt „ Vor dem Betrieb sorgfältig lesen Sicherheitshinweise ........ Teilebezeichnung .......... Vorbereitungen vor dem Betrieb ..... „ Betrieb AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER ......Einstellen der Luftstromrichtung und -rate ..........Betrieb mit KOMFORT-LUFTSTROM/ INTELLIGENTEM AUGE ....HOCHLEISTUNGSBETRIEB .... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Bewahren Sie dieses Handbuch für den Benutzer gut zugänglich auf. • Lesen Sie die Sicherheitshinweise in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Dieses Gerät ist für die Nutzung durch erfahrene oder geschulte Anwender in der Leichtindustrie oder in landwirtschaftlichen Betrieben oder durch Laien in gewerblichen Betrieben konzipiert. - Seite 5 VORSICHT • Setzen Sie sich nicht auf das Außengerät, stellen Sie keine Gegenstände darauf ab und ziehen Sie nicht am Außengerät. Die Nichtbeachtung dieser Anweisung kann zu Unfällen wie etwa dem Herunterfallen oder Umkippen des Geräts und folglich zu Verletzungen, einer Fehlfunktion des Produkts oder Schäden am Produkt führen. •...
-
Seite 6: Teilebezeichnung
Teilebezeichnung Innengerät Sensor des INTELLIGENTES • Das Aussehen des Innengeräts Lufteinlass kann variieren. AUGE • Er erkennt menschliche Bewegungen im Raum und schaltet automatisch zwischen normalem Betrieb und Energiesparbetrieb um. Obere Seite 15 Frontblende Innentemperaturfühler Luftauslass • Er erkennt die Lufttemperatur rund um das Gerät. -
Seite 7: Außengerät
„ Obere Frontblende öffnen Rückseite der oberen Frontblende Blendenträgerplatte Untere Frontblende Luftfilter Photokatalytischer Titanium Apatit Luftreinigungsfilter Außengerät • Das Aussehen des Außengeräts variiert modellabhängig. Lufteinlass Außentemperaturfühler (Rückseite) (Rückseite und Seite) Abflussschlauch Erdungsklemme • Befindet sich an der Innenseite Luftauslass dieser Abdeckung. Typenschild Kältemittelleitungen und Kabel zwischen... -
Seite 8: Fernbedienung
Teilebezeichnung Fernbedienung Signalsender Empfän- 50 cm oder mehr Anzeige (LCD) • Zeigt die aktuellen Einstellungen an. • Um die Fernbedienung zu (In dieser Abbildung wird jeder verwenden, zeigen Sie mit dem Bereich zur Erläuterung mit Sender auf das Innengerät. Falls die aktiven Anzeigen dargestellt.) Signalübertragung zwischen dem Gerät und der Fernbedienung durch... - Seite 9 „ Frontblende öffnen MODUS-Wahltaste • Dient zur Auswahl der Betriebsart. (AUTO/ENTFEUCHTEN/ KÜHLEN/HEIZEN/LÜFTER) ECONO/ Seite 11 GERÄUSCHARM- Taste • ECONO/ Taste zur Einstellung GERÄUSCHARMER der LED-Helligkeit BETRIEB DES AUSSENGERÄTS. Seite 9 Seite 19 SWING-Taste COMFORT/SENSOR- Taste • Dient zur Einstellung der Luftstromrichtung. •...
-
Seite 10: Vorbereitungen Vor Dem Betrieb
Vorbereitungen vor dem Betrieb „ Einlegen der Batterien – korrekt Schieben Sie die Frontblende, um Sie zu positionieren! entfernen. Legen Sie 2 Alkali-Trockenbatterien des Typs AAA.LR03 ein. Bringen Sie die Frontblende wieder an. „ Befestigen des Fernbedienungshalters an der Wand Wählen Sie einen Ort, von dem aus die Fernbedienung Signale das Gerät erreichen. -
Seite 11: Einschalten Des Trennschalters Der Stromversorgung
„ Einschalten des Trennschalters der Stromversorgung • Nach dem Einschalten öffnen und schließen die Klappen des Innengeräts einmal, um die Referenzposition einzunehmen. „ Einstellen der Uhrzeit Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • " " und " " blinken. Drücken Sie , um den aktuellen Wochentag einzustellen. -
Seite 12: Auto · Entfeuchten · Kühlen · Heizen · Lüfter
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER Die Klimaanlage wird in der von Ihnen gewählten Betriebsart betrieben. Bei der nächsten Inbetriebnahme wird die Klimaanlage in derselben Betriebsart betrieben. „ So starten Sie den Betrieb Drücken Sie und wählen Sie eine Betriebsart aus. -
Seite 13: So Ändern Sie Die Temperatureinstellung
„ So ändern Sie die Temperatureinstellung Drücken Sie • Die an der LCD-Anzeige angezeigten Elemente ändern sich bei Betätigung einer dieser Tasten. ENTFEUCHTEN KÜHLEN HEIZEN AUTO oder LÜFTER 18-32°C 10-30°C 18-30°C Die Temperatureinstellung Drücken Sie , um die Temperatur zu erhöhen, und ist nicht variabel. -
Seite 14: Einstellen Der Luftstromrichtung Und -Rate
Einstellen der Luftstromrichtung und -rate Sie können die Luftstromrichtung anpassen, um Ihren Komfort zu steigern. „ So starten Sie das automatische Schwenken Luftstromrichtung auf- und abwärts Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • Die Klappen (horizontale Flügel) beginnen zu schwenken. Luftstromrichtung rechts und links Drücken Sie •... - Seite 15 „ So passen Sie die Luftstromrate an Drücken Sie • Mit jeder Betätigung von wechselt die Luftstromrateneinstellung in der vorgegebenen Reihenfolge. Auto Innengerät Niedrig Mittel niedrig geräuscharm Hoch Mittel hoch Mittel • Wenn die Luftstromrate auf " " eingestellt ist, beginnt der geräuscharme Betrieb des Innengeräts, und die vom Gerät abgegebenen Geräusche werden leiser.
-
Seite 16: Betrieb Mit Komfort-Luftstrom/ Intelligentem Auge
Betrieb mit KOMFORT-LUFTSTROM / INTELLIGENTEM AUGE „ KOMFORT-LUFTSTROM-Betrieb Der Luftstrom ist im KÜHLBETRIEB nach oben und im HEIZBETRIEB nach unten gerichtet, was einen angenehmen Luftstrom erzeugt, der nicht direkt auf Personen gerichtet ist. KÜHLEN HEIZEN „ Betrieb mit INTELLIGENTEM AUGE "INTELLIGENTES AUGE"... -
Seite 17: So Brechen Sie Den Betrieb Ab
„ So starten Sie den Betrieb Drücken Sie und wählen Sie die gewünschte Betriebsart aus. • Bei jeder Betätigung von wird eine andere Einstellungsoption an der LCD-Anzeige angezeigt. • Die LED "INTELLIGENTES AUGE" leuchtet grün. Anzeige • Durch Auswahl von " "... - Seite 18 Betrieb mit KOMFORT-LUFTSTROM / INTELLIGENTEM AUGE HINWEIS „ Hinweise zum Modus KOMFORT LUFTSTROM • Die Position der Klappen ändert sich, wodurch verhindert wird, dass die Luft direkt auf die Personen im Raum strömt. • Die Modi HOCHLEISTUNG und KOMFORT LUFTSTROM können nicht gleichzeitig genutzt werden. Es erhält die Funktion Priorität, deren Taste zuletzt gedrückt wurde.
-
Seite 19: Hochleistungsbetrieb
HOCHLEISTUNGSBETRIEB Der HOCHLEISTUNGSBETRIEB beschleunigt in jeder beliebigen Betriebsart den Kühl- bzw. Heizeffekt. Sie erreichen Sie die maximale Leistung. „ So starten Sie den HOCHLEISTUNGSBETRIEB Drücken Sie während des Betriebs. • Der HOCHLEISTUNGSBETRIEB endet in 20 Minuten. Dann wird das System automatisch wieder mit den vorherigen Einstellungen betrieben, die vor dem HOCHLEISTUNGSBETRIEB aktiv waren. -
Seite 20: Econo/Geräuscharmer Betrieb Des Aussengeräts
ECONO/GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS „ ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die einen effizienten Betrieb durch Einschränkung des maximalen Stromverbrauchswerts ermöglicht. Diese Funktion ist nützlich, wenn gewährleistet werden soll, dass kein Schutzschalter auslöst, wenn das Produkt gemeinsam mit anderen Geräten betrieben wird. [Beispiel] Normaler Betrieb ECONO-Betrieb... - Seite 21 „ So starten Sie den Betrieb Drücken Sie und wählen Sie die gewünschte Betriebsart aus. • Bei jeder Betätigung von wird eine andere Einstellungsoption an der LCD-Anzeige angezeigt. leer ECONO AUSSENGERÄT Kombination Keine Einstellung FLÜSTERBETRIEB „ So brechen Sie den Betrieb ab Drücken Sie und wählen Sie "leer"...
-
Seite 22: Aus-Timer-Betrieb
AUS-TIMER-Betrieb Die Timerfunktionen sind nützlich für die automatische Ein- bzw. Ausschaltung der Klimaanlage am Abend oder am Morgen. Sie können auch den AUS-TIMER und den EIN-TIMER in Kombination verwenden. „ So verwenden Sie den AUS-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. -
Seite 23: Ein-Timer-Betrieb
EIN-TIMER-Betrieb „ So verwenden Sie den EIN-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. Seite 10 Drücken Sie • " " wird an der LCD-Anzeige angezeigt. •... -
Seite 24: Wochentimer-Betrieb
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Ein bequemer Betrieb des Systems ist möglich, wenn der WOCHENTIMER gemäß den Lebensgewohnheiten Ihrer Familie eingestellt ist. „ Beispiel für die Einstellung des WOCHENTIMERS Für die Werktage von Montag bis Freitag werden dieselben Timereinstellungen vorgenommen, während am Wochenende unterschiedliche Timereinstellungen gelten. -
Seite 25: So Verwenden Sie Den Wochentimer
„ So verwenden Sie den WOCHENTIMER Einstellungsmodus • Stellen Sie sicher, dass der Wochentag und die Uhrzeit eingestellt sind. Falls der Wochentag und die Uhrzeit nicht eingestellt sind, stellen Sie sie ein. Seite 10 Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C... -
Seite 26: Drücken Sie , Um Die Einstellung
WOCHENTIMER-Betrieb Drücken Sie , um die gewünschte Uhrzeit auszuwählen. • Die Uhrzeit kann zwischen 0:00 und 23:50 in 10-Minuten-Intervallen eingestellt werden. • Um zur Einstellung des EIN/AUS-TIMER-Modus zurückzukehren, drücken Sie • Gehen Sie zu Schritt zum Einstellen des AUS-TIMERS. Drücken Sie •... - Seite 27 Kopiermodus • Eine einmal getätigte Reservierung kann zu einem anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30 22:00 KOPIEREN KOPIEREN Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag]...
-
Seite 28: Bestätigen Einer Reservierung
WOCHENTIMER-Betrieb „ Bestätigen einer Reservierung • Die Reservierung kann bestätigt werden. Einstellungsanzeigen Normal Bestätigung Drücken Sie • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden angezeigt. Drücken Sie , um den zu bestätigenden Wochentag und die zu bestätigende Reservierungsnummer auszuwählen. •... -
Seite 29: So Löschen Sie Reservierungen
„ So löschen Sie Reservierungen Individuelle Reservierung Drücken Sie • Der Wochentag und die Reservierungsnummer werden angezeigt. Drücken Sie , um den Wochentag und die zu löschende Reservierungsnummer auszuwählen. Drücken Sie • " " und " " oder " " blinken. Drücken Sie und wählen Sie "leer". -
Seite 30: Hinweis Zum Multisystem
Hinweis zum Multisystem Bei einem Multisystem ist ein Außengerät mit mehreren Innengeräten verbunden. „ Auswählen der Betriebsart Wenn die Prioritäts-Raumeinstellung Raum A Raum B aktiv ist aber das eingestellte Gerät nicht in Betrieb ist oder wenn die Prioritäts- Raumeinstellung inaktiv ist Wenn mehr als ein Innengerät in Betrieb ist, erhält das Gerät Priorität, das zuerst eingeschaltet wurde. -
Seite 31: Prioritäts-Raumeinstellung
„ Sperre des KÜHL-/HEIZBETRIEBS Die Sperre des KÜHL-/HEIZMODUS erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich an Ihren autorisierten Händler. Die Sperre des KÜHL-/HEIZMODUS versetzt das Gerät zwangsweise entweder in den KÜHL- oder den HEIZBETRIEB. Diese Funktion ist nützlich, wenn Sie alle zum Multisystem gehörenden Innengeräte in dieselbe Betriebsart versetzen möchten. -
Seite 32: Pflege Und Reinigung
Pflege und Reinigung „ Schnellverweis Öffnen der oberen Frontblende Schließen der oberen Frontblende • Halten Sie die obere Frontblende an beiden Seiten fest und • Bringen Sie die Blendenträgerplatte in ihre vorherige öffnen Sie sie. Position zurück. • Befestigen Sie die Blende mit der Blendenträgerplatte. •... -
Seite 33: Luftfilter
„ Luftfilter Ziehen Sie die Luftfilter Wenn sich der Staub nicht heraus. leicht entfernen lässt • Öffnen Sie die obere Frontblende. • Waschen Sie die Luftfilter mit Neutralreiniger, verdünnt • Stecken Sie die Blendenträgerplatte zwischen mit lauwarmem Wasser, ab und trocknen Sie sie dann die Rippen am Gerät, um die obere Frontblende im Schatten. -
Seite 34: Photokatalytischer Titanium Apatit Luftreinigungsfilter
Pflege und Reinigung „ Photokatalytischer Titanium Apatit Luftreinigungsfilter Entfernen Sie den Setzen Sie die Filter wieder an photokatalytischen ihrer ursprünglichen Position Titanium Apatit ein und schließen Sie die Luftreinigungsfilter. obere Frontblende. • Öffnen Sie die obere Frontblende und ziehen Sie die Luftfilter heraus. -
Seite 35: Überprüfen Der Geräte
„ Überprüfen der Geräte „ Überprüfen Sie, dass die Basis, der Ständer und die sonstigen Armaturen des Außengeräts nicht verwittert oder korrodiert sind. „ Überprüfen Sie, dass die Lufteinlässe und -auslässe des Innen- und Außengeräts nicht blockiert sind. „ Überprüfen Sie, dass das Kondensat während des KÜHL- bzw. HEIZBETRIEBS ohne zu stocken aus dem Ablaufschlauch abläuft. •... -
Seite 36: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung „ Die folgenden Fälle stellen keine Fehlfunktion dar. • Die folgenden Fälle stellen keine Fehlfunktion der Klimaanlage dar, haben jedoch einige Gründe. Sie können die Klimaanlage weiter verwenden. Innengerät Die Klappen schenken nicht sofort. • Die Klimaanlage stellt die Position der Klappen ein. Die Klappen werden sich bald bewegen. -
Seite 37: Keine Störung
• Die Maßnahmen zur Störungsbehebung und Abhilfe sind in Betrieb plötzlich gestoppt. die 2 folgenden Typen unterteilt. (Multimonitor-LED blinkt.) Ergreifen Sie je nach Symptom die entsprechende Maßnahme. Keine Störung • Sind die Luftfilter sauber? Reinigen Sie die Luftfilter. • Die folgenden Fälle stellen keine •... - Seite 38 Fehlerdiagnose und -behebung Unmittelbar nach Start des HEIZBETRIEBS Der Lüfter des Außengeräts rotiert, tritt noch keine warme Luft aus. während die Klimaanlage nicht in Betrieb ist. • Die Klimaanlage wird aufgewärmt. Warten Sie 1 bis 4 Minuten. (Das System ist so konzipiert, dass es erst „...
-
Seite 39: Vorschriften Zur Entsorgung
„ Rufen Sie sofort den Kundendienst an WARNUNG „ Wenn eine Anormalität (wie etwa Brandgeruch) auftritt, stoppen Sie den Betrieb und schalten Sie den Leistungsschalter aus. • Fortgesetzter Betrieb unter solchen Umständen kann zu Störungen, Stromschlägen oder Brand führen. • Wenden Sie sich an den Händler, bei dem Sie Ihre Klimaanlage erworben haben. „... -
Seite 40: Fehlerdiagnose Per Fernbedienung
Fehlerdiagnose und -behebung „ Fehlerdiagnose per Fernbedienung • Die Fernbedienung kann einen der Störung entsprechenden Fehlercode vom Innengerät empfangen. Wenn etwa 5 Sekunden lang gedrückt wird, blinkt die Anzeige " " im Bereich der Temperaturanzeige. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton ertönt. -
Seite 41: Led An Der Platine Des Aussengeräts
„ LED AN DER PLATINE DES AUSSENGERÄTS 3MXS, 4MXS, 5MXS Serie GRÜN MIKROCOMPUTER FEHLER- ERKENNUNG NORMAL LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOSE ● ● ● ● ● NORMAL INNENGERÄT ÜBERPRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER FROST IN EINEM IM ● ● BETRIEB ODER IM STANDBY BEFINDLICHEN GERÄT * ÜBERLASTRELAIS AUSGELÖST ODER HOHE TEMPERATUR AM ●... -
Seite 42: Schnellverweis
