Монтаж в распределительном шкафу воздухо-водяного теплообменника PWI (встраивание)
Поз.
Обозначение
Пружина с собачкой
1
Воздухо-водяной теплообменник PWI
3
Вырез в корпусе
4 B
Монтаж в распределительном шкафу
Условия
Проделан вырез и уложены уплотнения, смотри
-
теплообменника PWI.
Воздухо-водяной теплообменник обесточен.
-
Требующиеся инструменты и материалы
Монтажный инструмент, крепежная пружина (2) (дополнительный комплект)
-
Порядок действий
 Устройство (3) вставить в вырез снаружи, смотри рисунок Монтаж воздухо-водяного теплообменника
PWI.
 Устройство (3) задвинуть внутрь распределительного шкафа (5), чтобы оно прилегало к уплотнению
устройства.
 Пружина с собачкой (1) зафиксируется со слышимым щелчком на верхней части устройства. Воздухо-
водяной теплообменник (3) теперь зафиксирован против выпадения.
 Крепежные пружины (2) зафиксировать на внутренней стороне распределительного шкафа (5).
 Рукой прижать крепежную пружину так, чтобы крепежный уголок зацепился за вырез в корпусе (4 A).
 В распределительных шкафах с рамой жесткости крепежные пружины вставить в задние вырезы в
корпусе (4 B).
 Устройство (3) смонтировать таким образом, чтобы аварийный отвод конденсата находился в нижней
части устройства.
 Воздухо-водяной теплообменник закреплен на распределительном шкафу.
Руководство по эксплуатации 086100048 PWS и PWI 6302 C
1
2
3
5
4 A
4 B
6
7

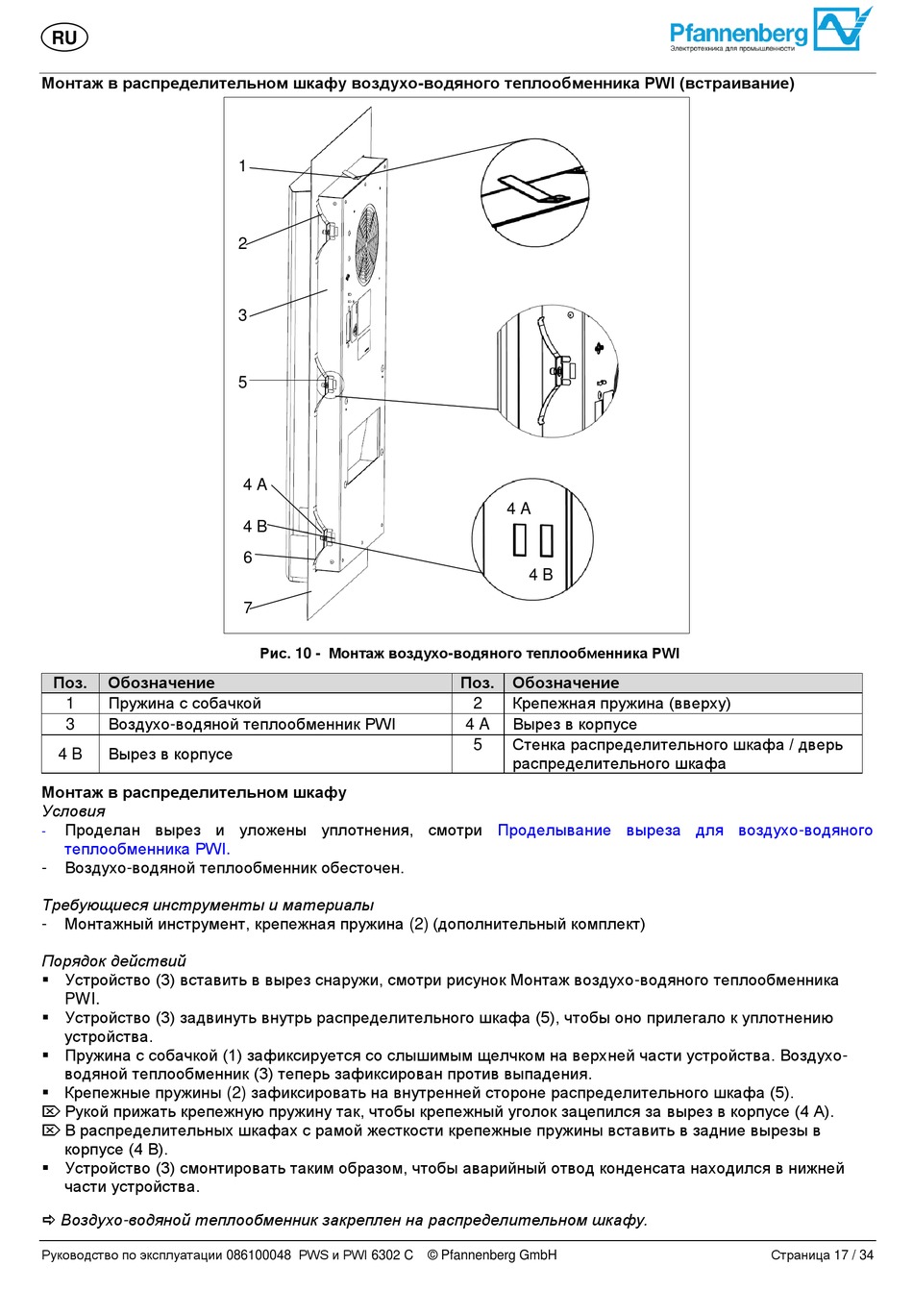

Рис. 10 - Монтаж воздухо-водяного теплообменника PWI
4 A
4 B
Поз.
Обозначение
Крепежная пружина (вверху)
2
Вырез в корпусе
4 A
Стенка распределительного шкафа / дверь
5
распределительного шкафа
Проделывание выреза для воздухо-водяного
© Pfannenberg GmbH
Страница 17 / 34
