RU
Монтаж воздухо-водяного теплообменника PWS (боковая навеска)
Монтаж в распределительном шкафу
Условия
Вырез для воздухо-водяного теплообменника PWS проделан, смотри рисунок
-
теплообменника
PWS
Воздухо-водяной теплообменник обесточен.
-
Требующиеся инструменты и материалы
Монтажный инструмент
-
Дополнительный комплект: Резьбовые шпильки, винты, гайки, шайбы
-
Порядок действий
 Обе входящие в комплект поставки резьбовые шпильки (дополнительный комплект) ввернуть в точках
крепления (1) воздухо-водяного теплообменника.
 С помощью прикрученных резьбовых шпилек (1) навесить устройство снаружи на распределительный
шкаф.
 Плотно прикрутить устройство с внутренней стороны распределительного шкафа.
 Для крепления использовать входящие в объем поставки винты, гайки и шайбы (дополнительный
комплект).
 Плотно затянуть крепление.
Воздухо-водяной теплообменник закреплен на распределительном шкафу и готов к электрическому
подключению, смотри
Руководство по эксплуатации 086100048 PWS и PWI 6302 C

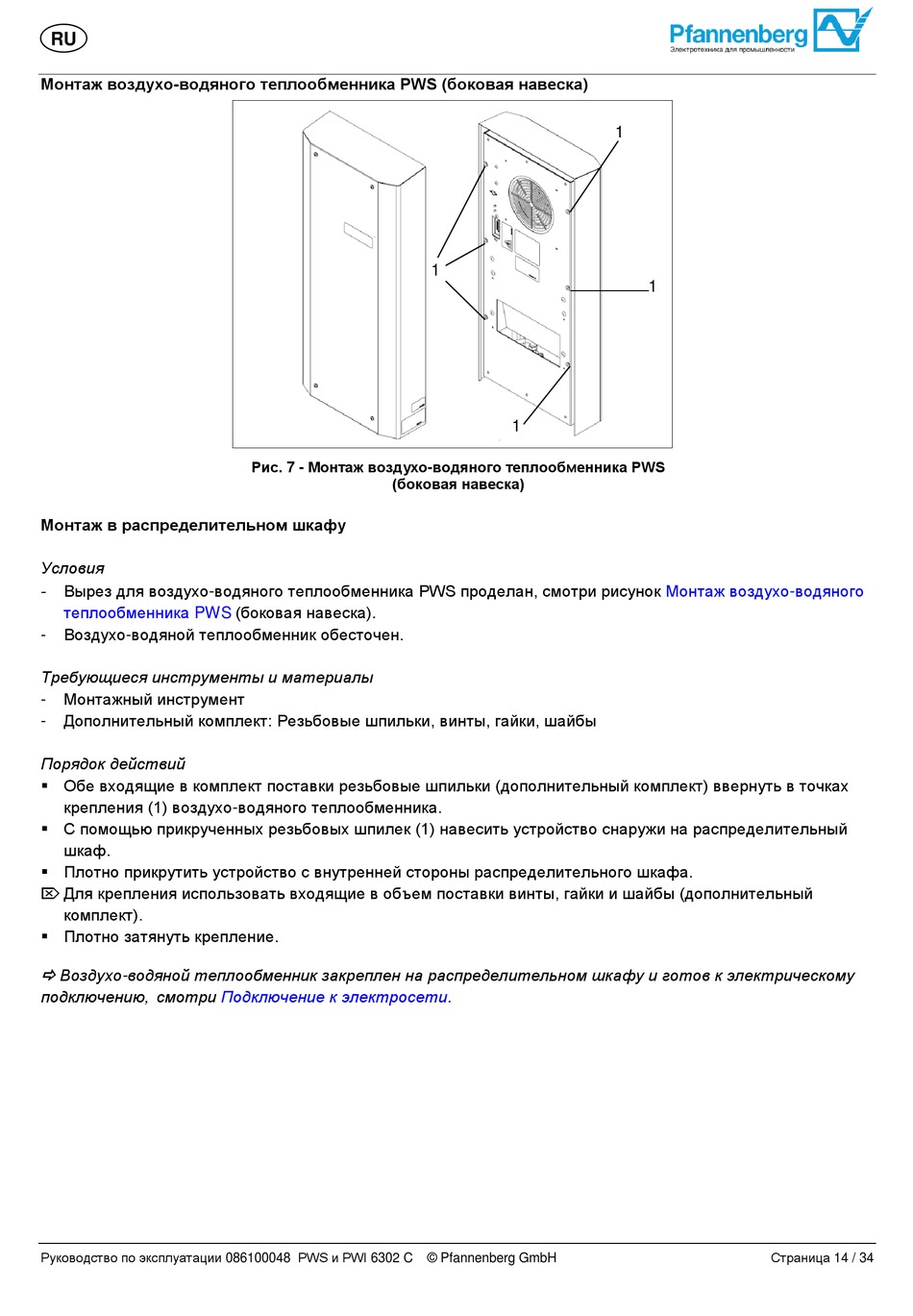

Рис. 7 - Монтаж воздухо-водяного теплообменника PWS
(боковая навеска)
(боковая навеска).
Подключение к электросети.
1
1
© Pfannenberg GmbH
1
1
Монтаж воздухо-водяного
Страница 14 / 34
