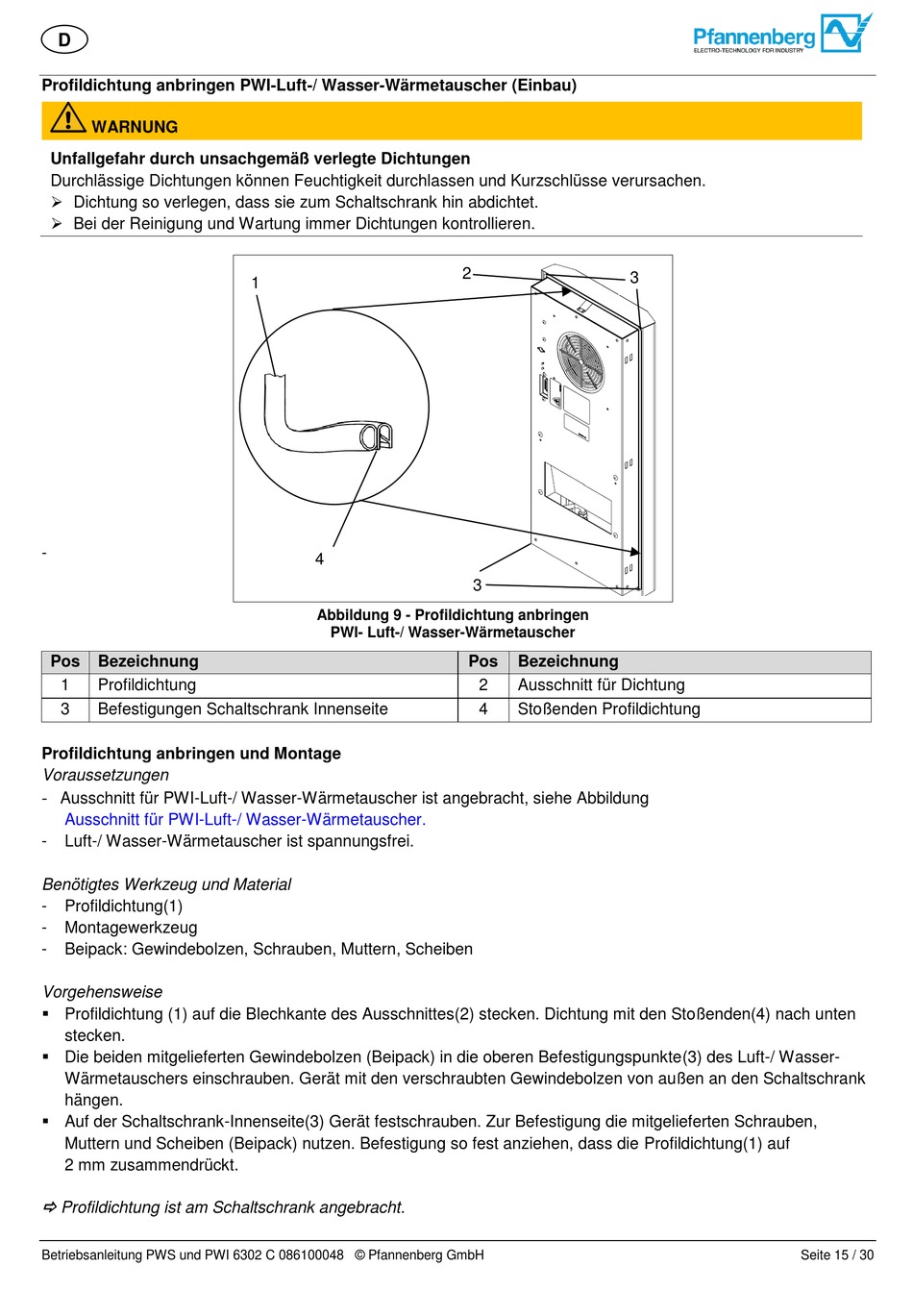

Pfannenberg PWI 6302C/ 115 V Betriebsanleitung Seite 15

D
Profildichtung anbringen PWI-Luft-/ Wasser-Wärmetauscher (Einbau)
WARNUNG
Unfallgefahr durch unsachgemäß verlegte Dichtungen
Durchlässige Dichtungen können Feuchtigkeit durchlassen und Kurzschlüsse verursachen.
 Dichtung so verlegen, dass sie zum Schaltschrank hin abdichtet.
 Bei der Reinigung und Wartung immer Dichtungen kontrollieren.
-
Pos Bezeichnung
1 Profildichtung
3 Befestigungen Schaltschrank Innenseite
Profildichtung anbringen und Montage
Voraussetzungen
-
Ausschnitt für PWI-Luft-/ Wasser-Wärmetauscher ist angebracht, siehe Abbildung
Ausschnitt für PWI-Luft-/ Wasser-Wärmetauscher.
- Luft-/ Wasser-Wärmetauscher ist spannungsfrei.
Benötigtes Werkzeug und Material
- Profildichtung(1)
- Montagewerkzeug
- Beipack: Gewindebolzen, Schrauben, Muttern, Scheiben
Vorgehensweise
 Profildichtung (1) auf die Blechkante des Ausschnittes(2) stecken. Dichtung mit den Stoßenden(4) nach unten
stecken.
 Die beiden mitgelieferten Gewindebolzen (Beipack) in die oberen Befestigungspunkte(3) des Luft-/ Wasser-
Wärmetauschers einschrauben. Gerät mit den verschraubten Gewindebolzen von außen an den Schaltschrank
hängen.
 Auf der Schaltschrank-Innenseite(3) Gerät festschrauben. Zur Befestigung die mitgelieferten Schrauben,
Muttern und Scheiben (Beipack) nutzen. Befestigung so fest anziehen, dass die Profildichtung(1) auf
2 mm zusammendrückt.

Profildichtung ist am Schaltschrank angebracht.
Betriebsanleitung PWS und PWI 6302 C 086100048 © Pfannenberg GmbH
1
4
Abbildung 9 - Profildichtung anbringen
PWI- Luft-/ Wasser-Wärmetauscher
2
3
3
Pos Bezeichnung
2 Ausschnitt für Dichtung
4 Stoßenden Profildichtung
