Установка профильного уплотнения для воздухо-водяного теплообменника PWI (встраивание)
ПРЕДУПРЕЖДЕНИЕ
Опасность аварий из-за ненадлежащим образом уложенных уплотнений
Проницаемые уплотнения могут пропускать влагу и вызывать короткие замыкания.
 Прокладывать уплотнение так, чтобы оно уплотняло по отношению к распределительному шкафу.
 При чистке и техническом обслуживании всегда проверять уплотнения.
-
Поз. Обозначение
Профильное уплотнение
1
Крепления на распределительном шкафу,
3
внутренняя сторона
Установка профильного уплотнения и монтаж
Условия
Вырез для воздухо-водяного теплообменника PWI проделан, смотри рисунок
-
Проделывание выреза для воздухо-водяного теплообменника PWI.
Воздухо-водяной теплообменник обесточен.
-
Требующиеся инструменты и материалы
Профильное уплотнение (1)
-
Монтажный инструмент
-
Дополнительный комплект: Резьбовые шпильки, винты, гайки, шайбы
-
Порядок действий
 Надеть профильное уплотнение (1) на металлическую кромку выреза (2). Вставить уплотнение концами
стыков (4) вниз.
 Обе входящие в комплект поставки резьбовые шпильки (дополнительный комплект) ввернуть в верхние
точки крепления (3) воздухо-водяного теплообменника. С помощью прикрученных резьбовых шпилек
навесить устройство снаружи на распределительный шкаф.
 Плотно прикрутить устройство с внутренней стороны распределительного шкафа (3). Для крепления
использовать входящие в объем поставки винты, гайки и шайбы (дополнительный комплект). Крепление
затягивать настолько, чтобы профильное уплотнение (1) сжалось на
2 мм.

Профиль прикрепляется к воздухо-водяному теплообменнику.
Руководство по эксплуатации 086100048 PWS и PWI 6302 C
1
4

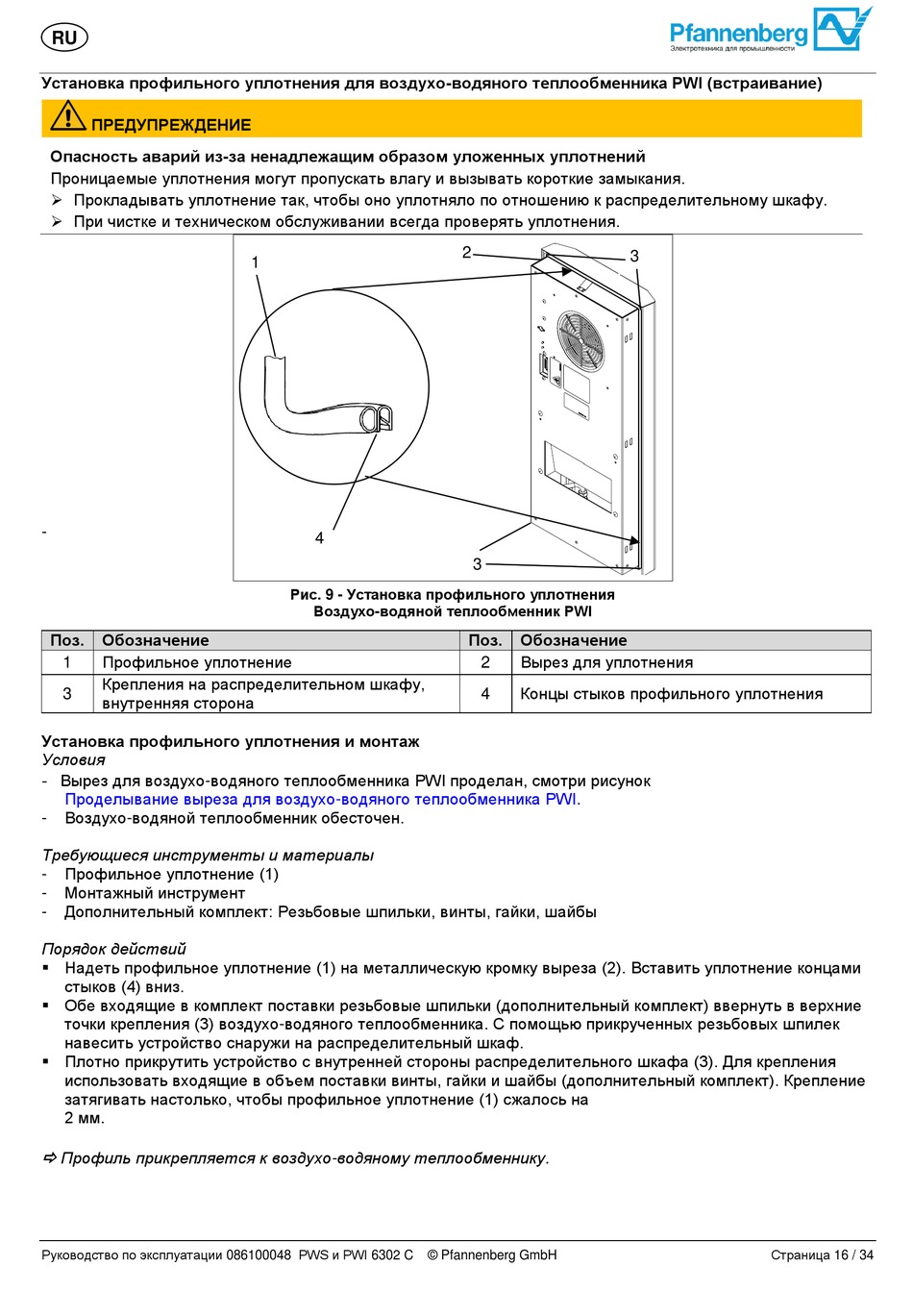

Рис. 9 - Установка профильного уплотнения
Воздухо-водяной теплообменник PWI
2
3
Поз. Обозначение
Вырез для уплотнения
2
Концы стыков профильного уплотнения
4
