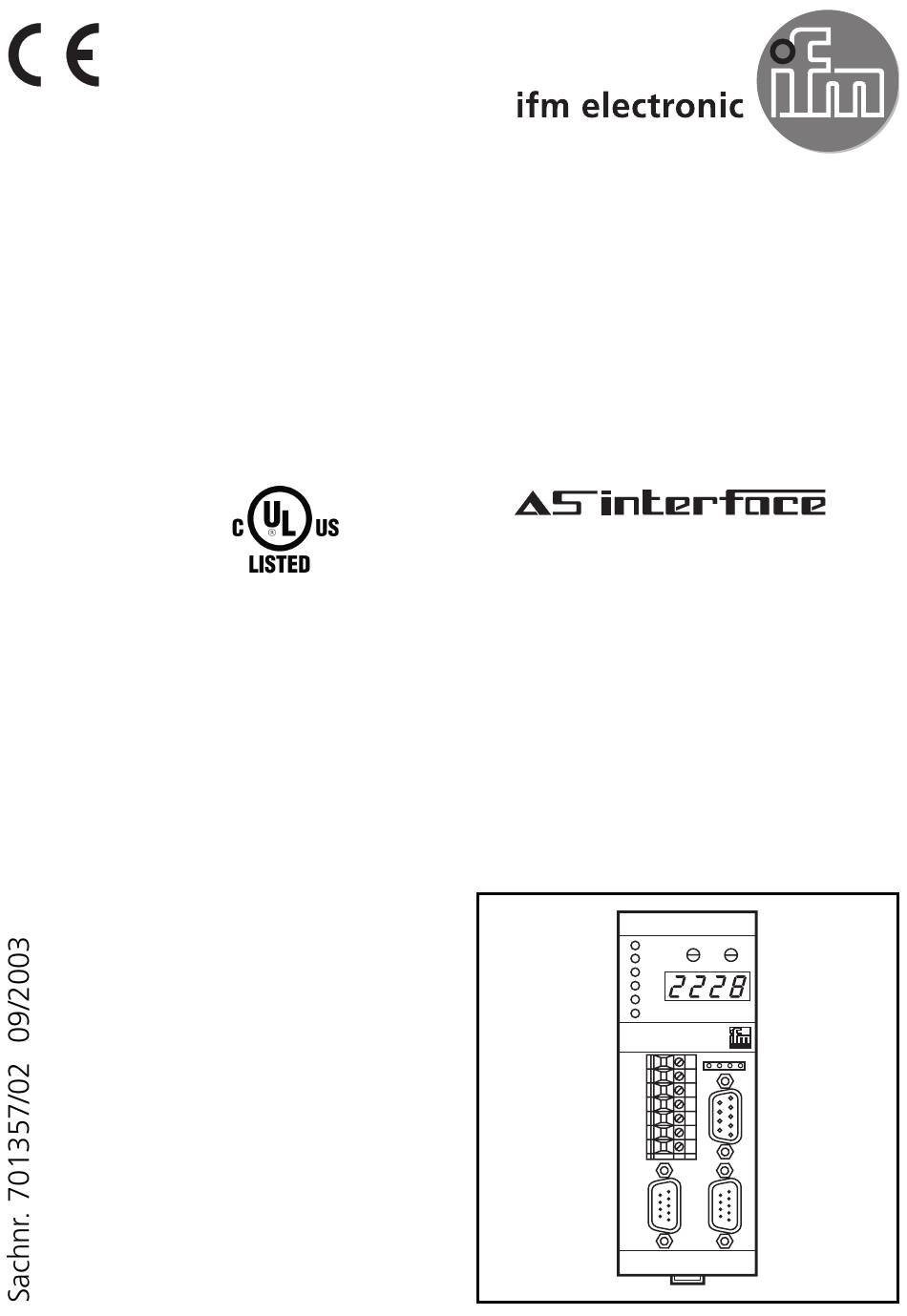

IFM Electronic AS-interface AC1019 Bedienungsanleitung
As-i interbus-s controller
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
IND.CONT.EQ.
92CA
Bedienungsanleitung
User instructions
Notice pour utilisateurs
AS-i InterBus-S-
CONTROLLER
CONTRÔLEUR
AS-i InterBus-S
AC1019/AC1020
ALARM
CONFIG
NOT AUTO
ADDR
ASI
PWR
COM
MODE
PROJ
MODE
CTRL
AS-i
InterBus-S - Controller
ASI 2 +
ASI 2 –
+ 24 V
0 V
ASI 1 +
ASI 1 –
PE
MODE
SET
UL RCBA RD
R
E
M
O
T
E
O
U
T
R
E
R
M
S
O
2
T
3
E
2
C
I
N
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic AS-interface AC1019
Inhaltszusammenfassung für IFM Electronic AS-interface AC1019
- Seite 1 Bedienungsanleitung User instructions Notice pour utilisateurs AS-i InterBus-S- IND.CONT.EQ. CONTROLLER 92CA CONTRÔLEUR AS-i InterBus-S AC1019/AC1020 ALARM CONFIG NOT AUTO ADDR MODE MODE PROJ MODE CTRL AS-i InterBus-S - Controller UL RCBA RD ASI 2 + ASI 2 – + 24 V ASI 1 + ASI 1 –...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Der AS-i InterBus-S-Controller integriert 1 oder 2 AS-i Master, eine Kleinsteuerung und eine InterBus-S Fernbus-Slave Schnittstelle • er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) und / oder kommuniziert mit der übergeordneten Steuerungsebene (Verwendung als Gateway) •... -
Seite 3: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente Istkonfiguration ungleich Sollkonfiguration Automatisch Adressieren Modus / Parameter nicht freigegeben einstellen AS-i Spannung ok ALARM Modus / Parameter CONFIG NOT AUTO bestätigen ADDR MODE Normalbetrieb Slave-Nr. MODE LED leuchtet: Projektierungs- PROJ MODE modus,alle Slaves aktiviert Master 1 oder 2 CTRL LED blinkt: Slave 0 erkannt, Modi 1 bis C... - Seite 4 Diagnose/Einstellen Der AS-i-Controller wird durch den übergeordneten Host (PC) bedient. Einige Funktionen sind auch vor Ort zugänglich: Modus Aktion Bedienschritte Liste der ausgefallenen Slaves speichern siehe Fehlermeldungen Erkannte Slaves anzeigen 0/1, 0/2, 2 - 4 Projektierte Slaves anzeigen 0/1, 0/2, 2 - 4 Aktivierte Slaves anzeigen 0/1, 0/2, 2 - 4 Einem Slave die Adresse 0 zuweisen...
- Seite 5 0/1 Modus wählen Mode Drücken Sie, bis gewünschter Modus-Anzeige blinkt Modus angezeigt wird Mode Anzeige des gewählten Modus, Bestätigung des gewünschten Modus Anzeige Master 1 blinkt 0/2 Master wählen Mode Anzeige Master 1, Bestätigung für Master 1 Anzeige für 1. Slave blinkt oder: Mode Anzeige für Master 2 blinkt...
- Seite 6 5 Einem Slave die Adresse 0 zuweisen Wählen Sie Modus und Master (Bedienschritte 0/1 und 0/2) Anzeige Master, Anzeige für 1. Slave blinkt Mode Anzeige für Slave blinkt, Drücken Sie, bis gewünschter (hier Slave 7) Slave angezeigt wird Mode Adresse 0 für ausgewählten Drücken Sie 1 mal Slave ist gespeichert (= bestätigen)
-
Seite 7: Adressierfreigabe Einstellen
7 Adressierfreigabe einstellen = automatische Adressierung AUS = einfache automatische Adressierung EIN (1 Slave kann automatisch adressiert werden) = mehrfache automatische Adressierung EIN (mehrere Slaves können automatisch adressiert werden) Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte... -
Seite 8: Programmbearbeitung Anhalten/Aktivieren
9 Programmbearbeitung anhalten/aktivieren = Programmbearbeitung läuft (RUN-Modus) LED „CTRL“ leuchtet = Programmbearbeitung angehalten (STOP-Modus) LED „CTRL“ leuchtet nicht Wählen Sie den Modus (Bedienschritt 0/1) Anzeige des Modus und der vorgegebenen Einstellung Mode Drücken Sie zum Umschalten Anzeige für neu gewählte zwischen RUN und STOP Einstellung (hier STOP) Mode... - Seite 9 b Einstellen der Übertragungsrate der seriellen Schnittstelle Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte Einstellung angezeigt wird Einstellung blinkt (hier 96) Mode Neue Einstellung ist gespeichert Drücken Sie 1 mal (= bestätigen) Mögliche Einstellungen: b_48 (= 4800 Baud), b_96 (= 9600 Baud), b192 (= 19200 Baud =Voreinstellung), b384 (=38400 Baud),...
- Seite 10 C Einstellung der Datenlängen für die InterBus Kopplung Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte Einstellung angezeigt wird Einstellung blinkt Mode Anzeige der eingestellten Drücken Sie 1 mal Datenlänge Mode Drücken Sie, bis gewünschte...
- Seite 11 Verriegeln/entriegeln der Modi > 4 Wählen Sie den Modus (Bedienschritt 0/1) Anzeige des gewählten Modus Mode Anzeige für Verriegelung blinkt Drücken Sie 2 mal Mode Drücken Sie 1 mal Anzeige Verriegelung aktiv (= bestätigen) Entriegeln: Drücken sie beide Tasten ca. 5s lang; zur Bestätigung erscheint im LED-Display die Ziffer 1 blinkend.
- Seite 12 Busfehler oder Timeout an Feldbusschnittstelle Software Version AS-i-Strang 1 ≠ AS-i-Strang 2 Fehler bei Initialisierung d. Profibus Schnittstellenbausteins AS-i Master 2: Betriebsart bereits aktiv AS-i Master 2: Adressiermode bereits aktiv AS-i Master 2: Fehler beim Setzen der neuen Adresse AS-i Master 2: Fehler beim Löschen der alten Adresse AS-i Master 2: Slave mit alter Adresse nicht vorhanden AS-i Master 2: Slave mit neuer Adresse vorhanden AS-i Master 2 Offline / Slave 0 vorhanden...
- Seite 13 AS-i Master 1: Fehler beim Setzen der neuen Adresse AS-i Master 1: Fehler beim Löschen der alten Adresse AS-i Master 1: Slave mit alter Adresse nicht vorhanden AS-i Master 1: Slave mit neuer Adresse vorhanden AS-i Master 1 Offline / Slave 0 vorhanden AS-i Master 1 nicht im Proj.-Mode AS-i Master 1 nicht im Proj.-Mode AS-i Master 1 nicht im Proj.-Mode/...
- Seite 14 Funktion nur im Projektierungsmodus erlaubt Slave 0 ist nicht vorhanden Zieladresse ist bereits vergeben Neue Adresse konnte nicht geschrieben werden Mehrfach automatisches adressieren nicht aktiv E/A-Konfiguration ≠ projektierter Konfiguration ID-Code falsch (entspricht nicht projektiertem Wert) Adressieren ist nicht möglich, da „Automatisches Adressieren“...
