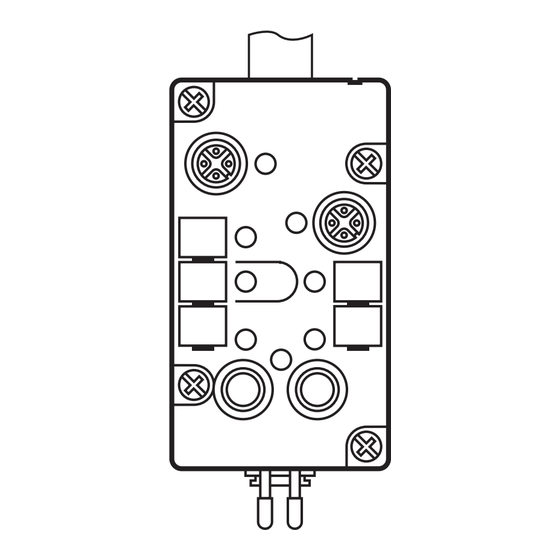

IFM Electronic AS-Interface AC2056 Montageanleitung
As-i airbox 32 v2a
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für IFM Electronic AS-Interface AC2056
Inhaltszusammenfassung für IFM Electronic AS-Interface AC2056

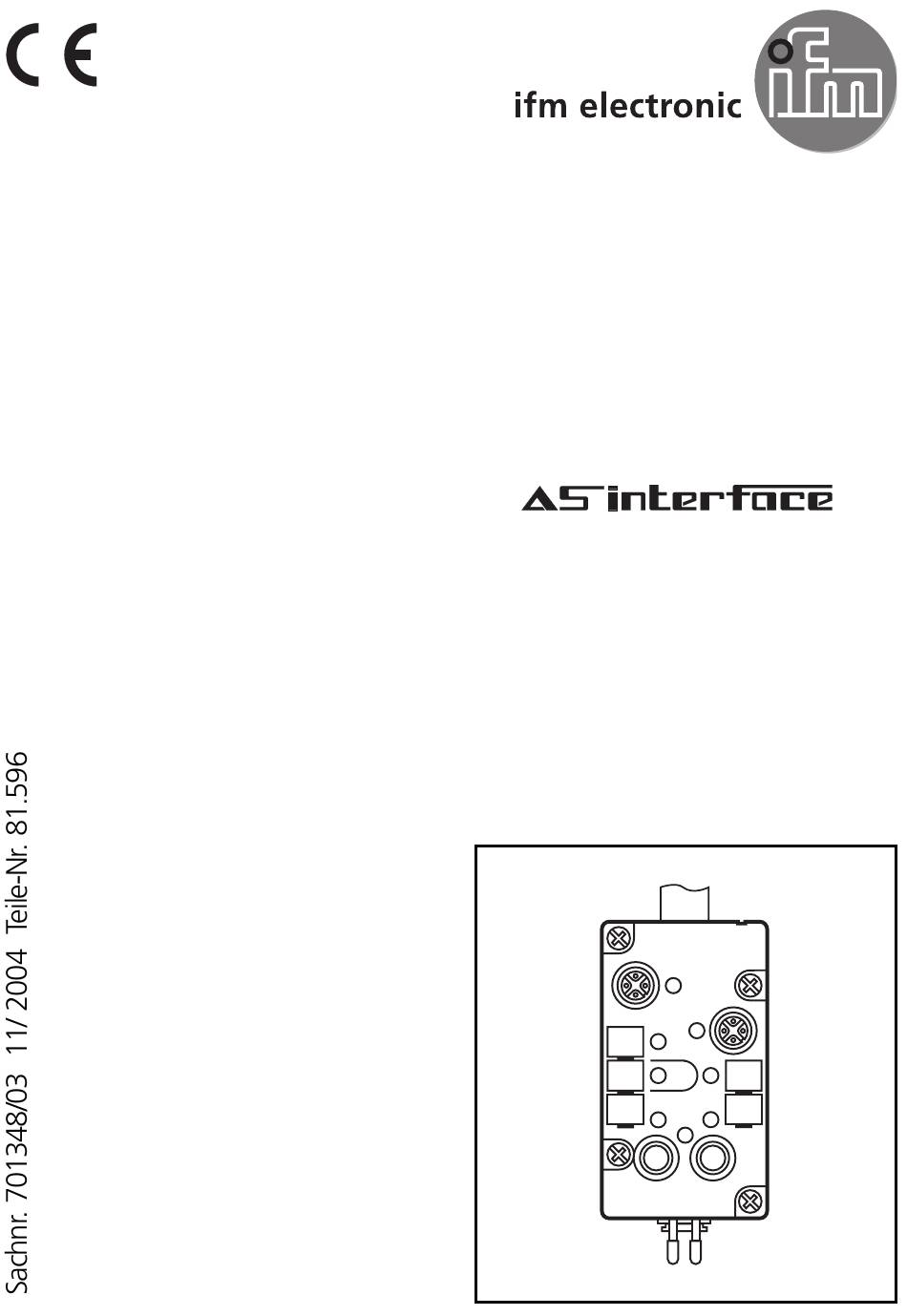

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i AirBox 32 V2A AC2056...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.F). Sie verbindet zwei Doppelsensoren und zwei pneumatische Ausgänge mit dem AS-i-Master. • Sensorversorgung integriert (insgesamt 100mA pro Modul) • Sensoranschluß über Steckverbindung • AS-i Anschluß über EEMS Modul-Unterteil •... - Seite 3 Werkstoffe (1) Viton (2) Edelstahl V2A (1.4305) (2) Befestigungsschrauben (1) O-Ring (1) O-Ring (2) Einpresspatrone (1) Profil- und Flachdichtung (2) Handbetätigung Druckluft Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei. Verbinden Sie die Anschlüsse für Druckluftzufuhr 1 (P), pneumatische Ausgänge (O-3, O-4) und gegebenenfalls die Abluft 3 (R) mit dem pneumatischen System.
-
Seite 4: Elektromagnetische Verträglichkeit (Emv)
Elektromagnetische Verträglichkeit (EMV) Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt: • Kontaktentladung ±4kV • Luftentladung ±8kV Besondere Anwendungen, z. B. Förderung und Verteilung von Schütt- gütern, können stärkere elektrostatische Aufladungen erzeugen. -
Seite 5: Betrieb
M12-Buchse Sensorversorgung L+ n.c. Sensorversorgung L- Dateneingang I Dateneingang II Datenbit Ein-/Ausgänge I-3/O-3 I-4/O-4 Buchse I-1/2 I-1/2 I-3/4 I-3/4 Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED grün: Spannungsversorgung über das AS-i-Netz • LEDs gelb: Funktionsanzeige •...
