Bedienungsanleitung
DE
AS-i AirBox
AC542A

Werbung

loading

Inhaltszusammenfassung für IFM Electronic AS-Interface AC542A

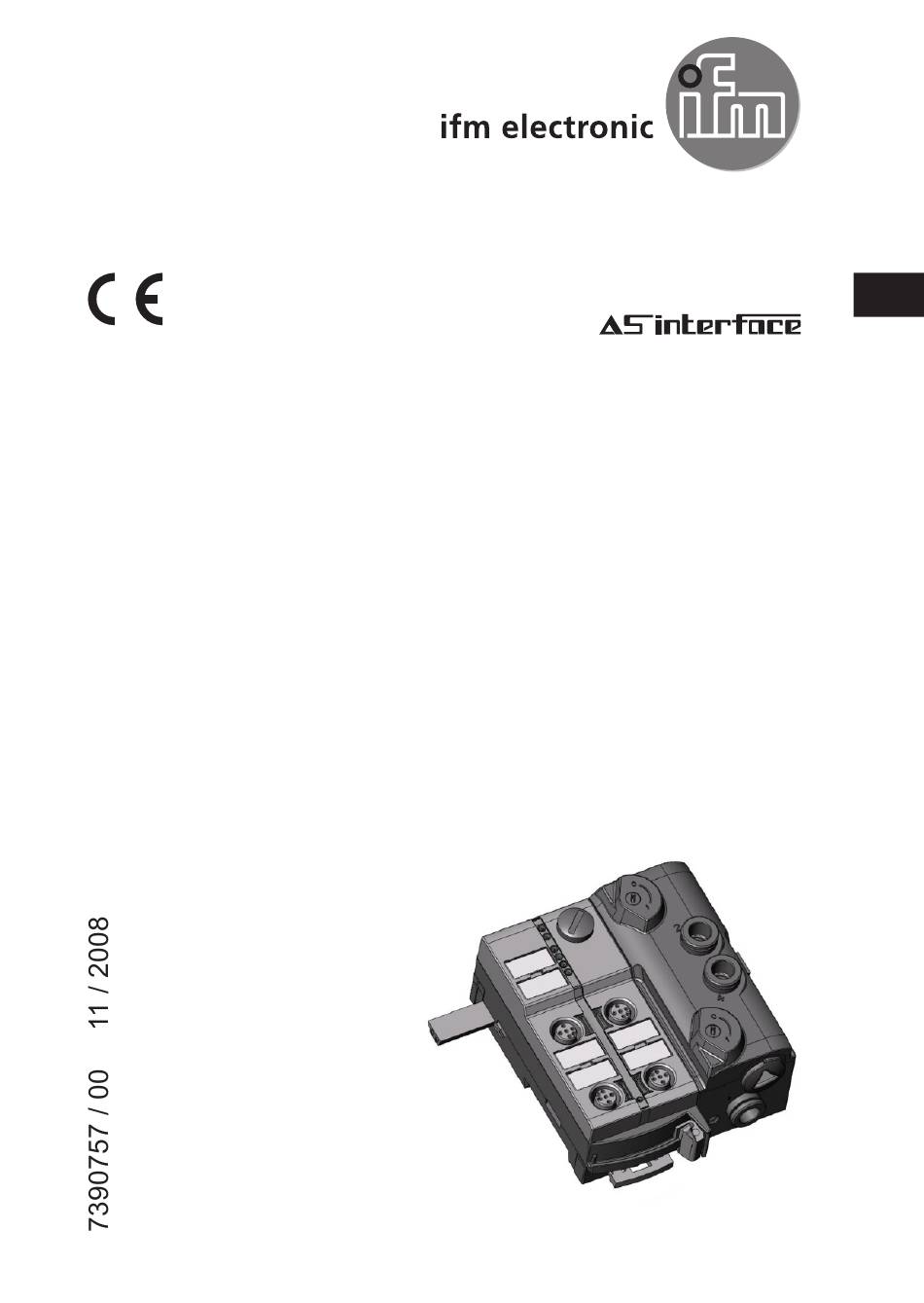

  • Seite 1 Bedienungsanleitung AS-i AirBox AC542A...
  • Seite 2 Inhalt 1 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 2 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 3 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 5 Adressieren ����������������������������������������������������������������������������������������������������������9 5�1 Adressieren mit dem Adressiergerät AC1144 �����������������������������������������������9 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������9 7 Pneumatik ���������������������������������������������������������������������������������������������������������� 11 7�1 Druckluft ����������������������������������������������������������������������������������������������������� 11 7�1�1 Abziehen der Schläuche �������������������������������������������������������������������� 11 7�1�2 Handbetätigung ����������������������������������������������������������������������������������...
  • Seite 3 Beachten Sie die Hinweise für den sicheren Einsatz in explosionsgefähr- deten Bereichen: → Betriebsanleitung (Ex-Schutz relevanter Teil) für AS-i Module gemäß der EU-Richtlinie 94/9/EG Anhang VIII (ATEX) Gruppe II, Gerätekategorie 3D� Sollte dieser Lieferung keine Betriebsanleitung (Ex-Schutz relevanter Teil) oder EG Konformitätserklärung in der Sprache des EU-Verwendungs- landes beiliegen, kann diese bei Ihrem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden�...
  • Seite 4 Bedien- und Anzeigeelemente � � � � � � � �� � � � � � � � � � � �� � �� Adressierschnittstelle Abluft [3,5] Handbetätigung Arbeitsanschluss [2] Arbeitsanschluss [4] Handbetätigung Druckluft [1] Ver-/Entriegelung 4 Buchsen M12 Beschriftungsfelder LEDs /13: Teile ohne Funktion�...
  • Seite 5 Montage Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie das gelbe AS-i Flachkabel sorgfältig in die Profilnut ein� Montieren Sie das Oberteil� Verriegeln Sie das Gerät�...
  • Seite 6 Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen� Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein� Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Positi- on 1, 2 oder 3 aus� A = Auslieferungszustand...
  • Seite 7 Einstellungen am Oberteil Stellen Sie dann am Oberteil die ge- wählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)�...
  • Seite 8 Verwenden Sie ein Werkzeug, z� B� einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2)� Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z� B� Schrau- bendreher)�...
  • Seite 9 Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca� 15 cm betragen� Adressieren Auslieferungsadresse ist 0� Adressieren mit dem Adressiergerät AC1144 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressier- kabel (E70213) im montierten und verdrahteten Zustand adressiert werden. Elektrischer Anschluss Verbinden Sie die Anschlussstecker der Sensoren / Aktuatoren mit den M12-Buch- sen�...
  • Seite 10 Montieren Sie die Flachkabelenddichtung (E70413)*, wenn sich das Modul am Ende des Kabelstrangs befindet� *optional zu bestellen AC542A 4 Eingänge / 2 pneumatische Ausgänge AS-i Profil S-7�F�F / erweiterter Adressmodus: nein Datenbit Eingang Buchse I1/2 I1/2 I-3/4 I-3/4 Pneumatik Ausgang Eingänge (Y-Schaltung) �����...
  • Seite 11 Pneumatik Schaltbild Pneumatik 2x 3/2-Wege Ventil � � � � � Druckluft Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen� Schalten Sie die Anlage druckfrei� Verbinden Sie die An- schlüsse für Druckluftzufuhr 1, die Arbeitsanschlüsse 2 und 4 und gegebenenfalls die Abluft 3 und 5 mit dem pneumatischen System�...
  • Seite 12 Bedeutung: 1� Feste Verunreinigungen laut Klasse 6: Max� Teilchengröße 5 µm, max� Teil- chendichte 5 mg / m 2� Maximaler Wassergehalt laut Klasse 3: Drucktaupunkt -20°C 3� Maximaler Gesamtölgehalt laut Klasse 1: bei ungeölter Druckluft 0,01 mg / m Maximaler Gesamtölgehalt laut Klasse 4: bei geölter Druckluft < 5 mg / m , das entspricht ca�...
  • Seite 13 Betrieb Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen� Prüfen Sie, ob das Gerät sicher funktioniert� Anzeige durch LEDs: � � � � � � � � � � LED PWR LED FAULT LED 1 LED 2 •...
  • Seite 14 Wichtige Hinweise zur LED 1 LED 1 gelb Zeigt ausschließlich den logischen Zustand der SPS-Ausgänge an� Der pneu- matische Schaltzustand entspricht nicht zwingend dem angezeigten Zustand der LED 1� Der pneumatische Schaltzustand wird am Gerät nicht angezeigt� Instandhaltung / Wartung Es dürfen keine Änderungen am Gerät vorgenommen werden;...
