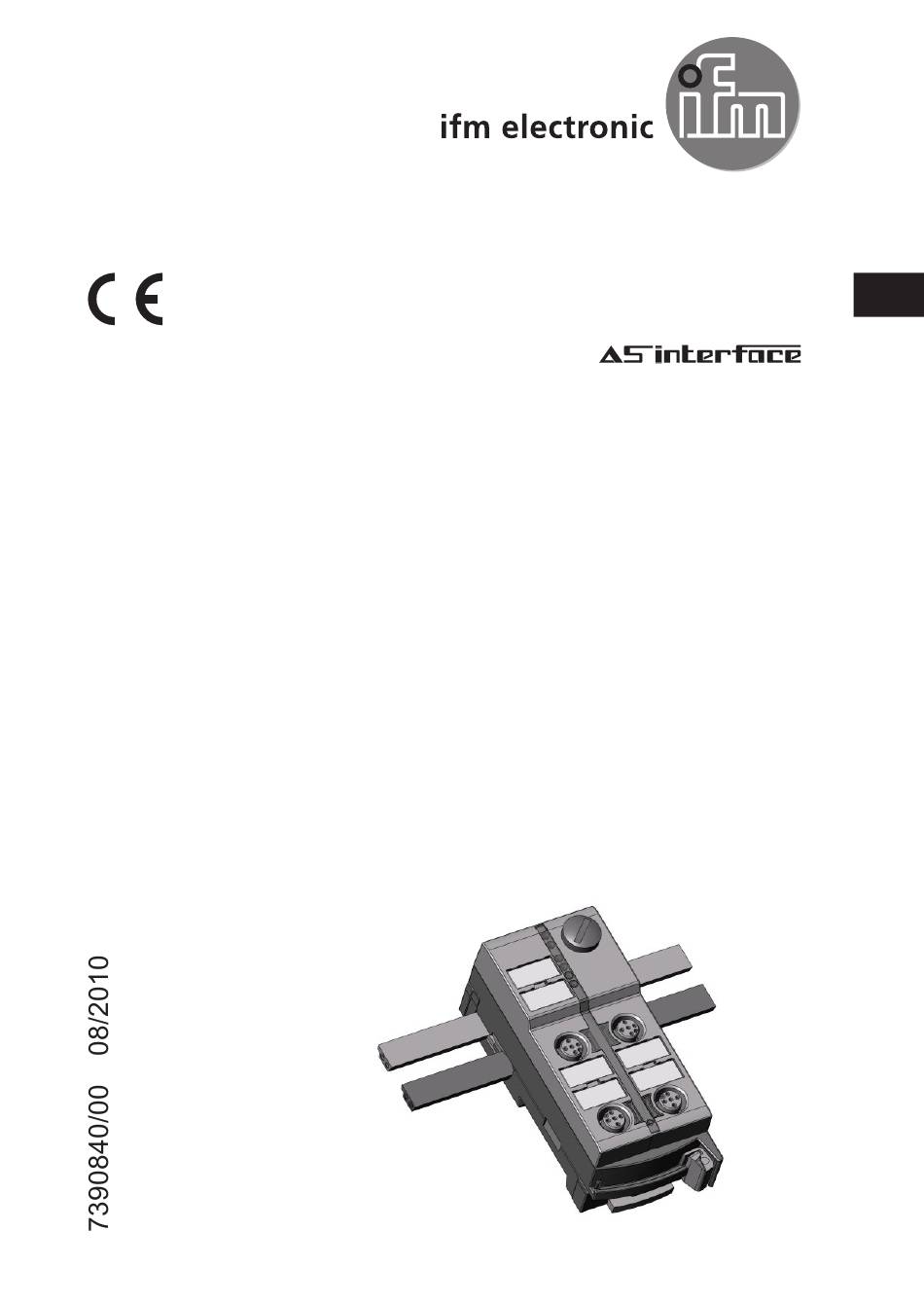

Bedienungsanleitung
DE
AS-i ClassicLine Modul
AC5203 / AC5205
AC5208 / AC5211
AC5213 / AC5214
AC5215 / AC5224

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic AC5203

  • Seite 1 Bedienungsanleitung AS-i ClassicLine Modul AC5203 / AC5205 AC5208 / AC5211 AC5213 / AC5214 AC5215 / AC5224...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������9 6 Adressieren ����������������������������������������������������������������������������������������������������������9 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������9 7 Elektrischer Anschluss ���������������������������������������������������������������������������������������14 8 Betrieb ���������������������������������������������������������������������������������������������������������������14 9 Technische Daten ����������������������������������������������������������������������������������������������15...
  • Seite 3: Vorbemerkung

    • Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Gerätes dürfen nur durch ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchgeführt werden� 3 Bestimmungsgemäße Verwendung • maximale Anzahl von Modulen pro Master: - 31 (AC5205, AC5208, AC5211, AC5213) - 62 (AC5203, AC5214, AC5215, AC5224) • AS-Interface Version 3�0, abwärtskompatibel...
  • Seite 4: Montage

    4 Montage ► Anlage während der Montage spannungsfrei schalten� Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie das gelbe und optional das schwarze AS-i Flachkabel sorgfältig in die Profilnut ein� Montieren Sie das Oberteil� Verriegeln Sie das Gerät�...
  • Seite 5 Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen� Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein�...
  • Seite 6 Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Positi- on 1, 2 oder 3 aus� A = Auslieferungszustand...
  • Seite 7 Einstellungen am Oberteil Stellen Sie dann am Oberteil die ge- wählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)� Verwenden Sie ein Werkzeug, z� B� einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2)�...
  • Seite 8 Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z� B� Schrauben- dreher)� Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca� 15 cm betragen�...
  • Seite 9: Bedien- Und Anzeigeelemente

    Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressier- kabel (E70213) im montierten und verdrahteten Zustand adressiert werden� Wird ein Slave mit dem erweiterten Adressmodus (AC5203, AC5214, AC5215, AC5224) in Kombination mit einem Master der 1� Generation (Version 2�0) einge- setzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*�...
  • Seite 10 AC5203 3 Ausgänge AS-i Profil S-8�A�E / erweiterter Adressmodus: ja Datenbit Ausgang Buchse O-1/2 O-1/2 Y-Schaltung Ausgänge O-1/2 AC5205 4 Eingänge AS-i Profil S-0�0�E / erweiterter Adressmodus: nein Datenbit Eingang Buchse Eingänge –...
  • Seite 11 AC5208 4 Ausgänge AS-i Profil S-8�0�E / erweiterter Adressmodus: nein Datenbit Ausgang Buchse O-1/2 O-1/2 O-3/4 O-3/4 Y-Schaltung Ausgänge O-1/2 O-3/4 AC5211 2 Eingänge / 2 Ausgänge (2 Ampère) AS-i Profil S-3�0�E / erweiterter Adressmodus: nein Datenbit Eingang Buchse Ausgang Buchse O-3/4 O-3/4...
  • Seite 12 AC5213 4 Ausgänge (2 Ampère) AS-i Profil S-8�0�E / erweiterter Adressmodus: nein Datenbit Ausgang Buchse O-1/2 O-1/2 O-3/4 O-3/4 Y-Schaltung Ausgänge O-1/2 O-3/4 AC5214 2 Ausgänge / 2 Eingänge AS-i Profil S-B�A�E / erweiterter Adressmodus: ja Datenbit Eingang Buchse I-3/4 I-3/4 Ausgang Buchse...
  • Seite 13 AC5215 4 Eingänge AS-i Profil S-0�A�E / erweiterter Adressmodus: ja Datenbit Eingang Buchse I-1/2 I-1/2 I-3/4 I-3/4 Y-Schaltung Eingänge I-1/2 I-3/4 AC5224 2 Ausgänge (Ausgänge aus AS-i versorgt) / 2 Eingänge AS-i Profil S-B�A�E / erweiterter Adressmodus: ja Datenbit Eingang Buchse I-3/4 I-3/4...
  • Seite 14: Elektrischer Anschluss

    • LED 2 gelb: Eingang, Ausgang geschaltet • LED PWR grün: AS-i Spannungsversorgung o�k� • LED AUX grün: AUX Spannungsversorgung o�k� (AC5203, AC5208, AC5211, AC5213, AC5214) • LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z� B�...
  • Seite 15: Technische Daten

    9 Technische Daten Technische Daten und weitere Informationen unter www�ifm�com --> Select your country --> Datenblatt-Suche...
