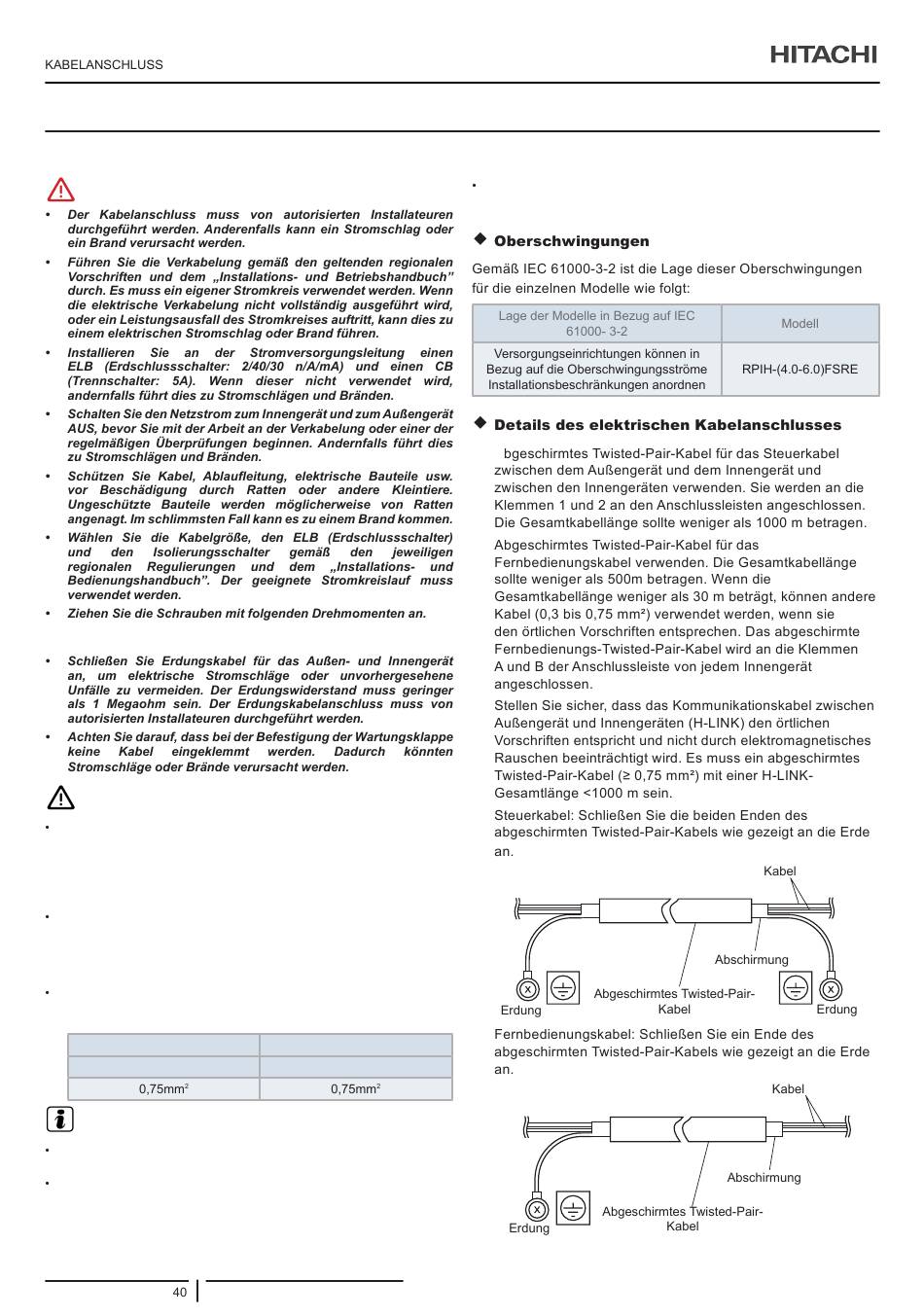

7 KABELANSCHLUSS

G E FA H R
M3.5 1,2 N-m
M4: 1,0 bis 1,3 N-m
V O R S I C H T
Stellen Sie sicher, dass die elektrischen Komponenten vor Ort
(Netzschalter, Stromkreisunterbrecher, Kabel, Rohranschlüsse und
Kabelanschlüsse) gemäß den elektrischen Daten des Technischen
Handbuchs ausgewählt wurden. Sicherstellen, dass die Komponenten
den National Electrical Code (NEC) (amerik.) Sicherheitsstandard für
Elektroinstallationen) erfüllen.
Kontrollieren Sie, dass der Widerstand zwischen allen Stromkreisen
und Erde mindestens ein Megaohm beträgt, indem Sie den
Erdungswiderstand der Kontakte der Anschlussleiste bestimmen.
Ist dies nicht der Fall, lassen Sie das System erst laufen, wenn der
Fehlerstrom gefunden und repariert wurde.
Schließen Sie die Stromversorgungskabel nicht an das Steuerkabel
an (Klemmen A, B, 1 und 2 von TB2.) Bei Anschluss wird die
Leiterplatte (PCB) beschädigt.
Kabelgröße der Stromquelle
EN 60335-1 *1
H I N W E I S
Beachten Sie bei der Auswahl der Kabel vor Ort die örtlichen
Vorschriften und Bestimmungen.
Die in der oben stehenden Tabelle mit *1 gekennzeichneten
Kabelstärken sind entsprechend der Europäischen Norm EN 60335-
1 für die maximale Stromstärke des Geräts ausgewählt. Verwenden
Sie auf keinen Fall Kabel, die leichter sind als die standardmäßigen
Gummischlauchleitungen (Code-Bezeichnung 60245 IEC 57) oder
Polychloropren-Gummischlauchleitungen (Code-Bezeichnung 60245
IEC 57).
PMML0529 rev.1 - 02/2021
Übertragungskabelgröße
EN 60335-1 *1
Verwenden Sie das abgeschirmte Twisted-Pair-Kabel für die
Steuerung zwischen Außengerät und Innengerät und das Steuerkabel
zwischen Innengeräte und dem Kabel der Fernbedienung.
1 A
2
3
4
5
