Vitoligno 300-S

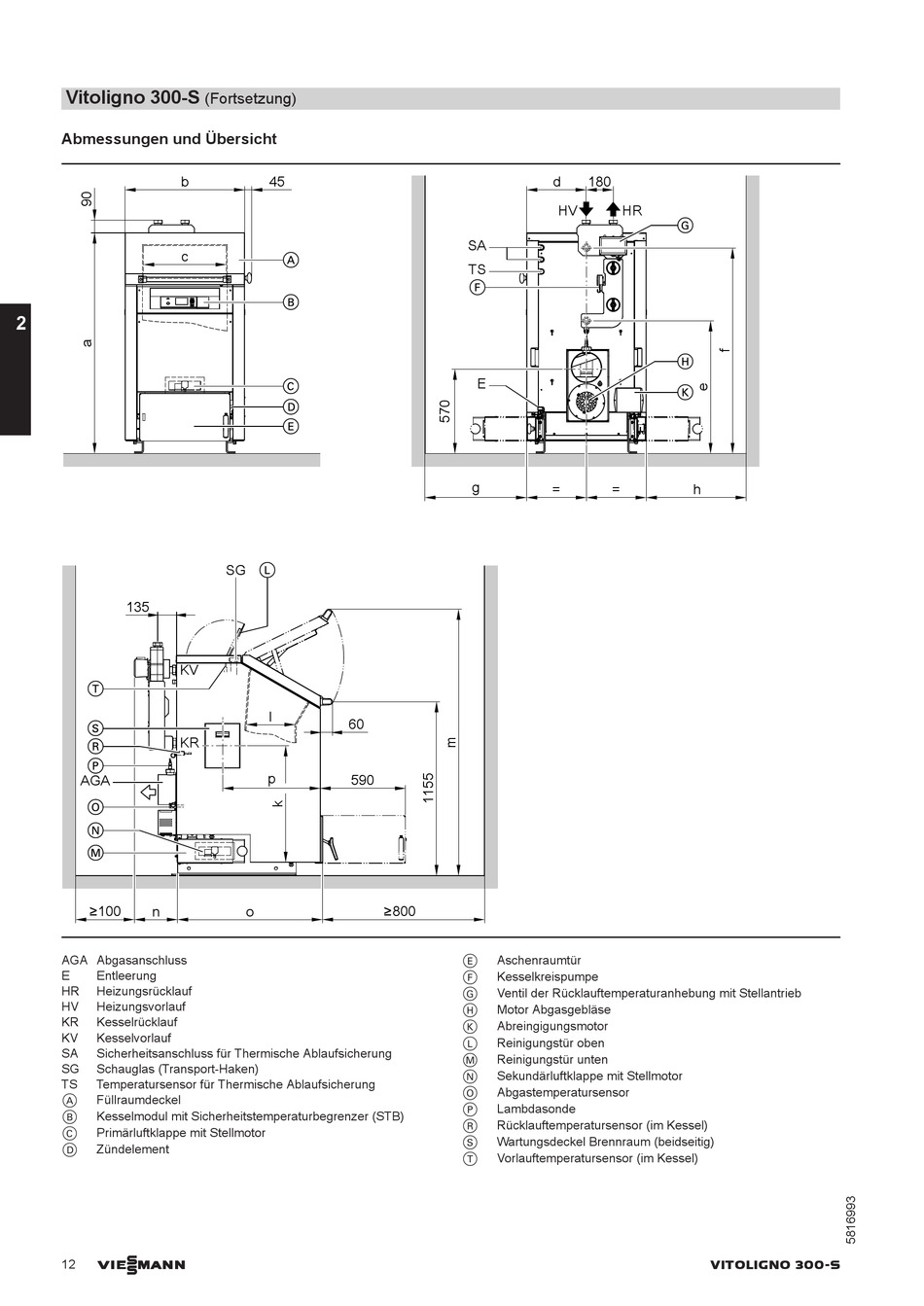

Abmessungen und Übersicht
b
c
2
135
KV
KR
AGA
100
n
AGA Abgasanschluss
E
Entleerung
HR
Heizungsrücklauf
HV
Heizungsvorlauf
KR
Kesselrücklauf
KV
Kesselvorlauf
SA
Sicherheitsanschluss für Thermische Ablaufsicherung
SG
Schauglas (Transport-Haken)
TS
Temperatursensor für Thermische Ablaufsicherung
Füllraumdeckel
A
Kesselmodul mit Sicherheitstemperaturbegrenzer (STB)
B
Primärluftklappe mit Stellmotor
C
Zündelement
D
Viesmann
12
(Fortsetzung)
45
SG
l
60
p
590
o
d
HV
SA
TS
E
g
=
800
Aschenraumtür
E
Kesselkreispumpe
F
Ventil der Rücklauftemperaturanhebung mit Stellantrieb
G
Motor Abgasgebläse
H
Abreingigungsmotor
K
Reinigungstür oben
L
Reinigungstür unten
M
Sekundärluftklappe mit Stellmotor
N
Abgastemperatursensor
O
Lambdasonde
P
Rücklauftemperatursensor (im Kessel)
R
Wartungsdeckel Brennraum (beidseitig)
S
Vorlauftemperatursensor (im Kessel)
T
180
HR
=
h
VITOLIGNO 300-S
