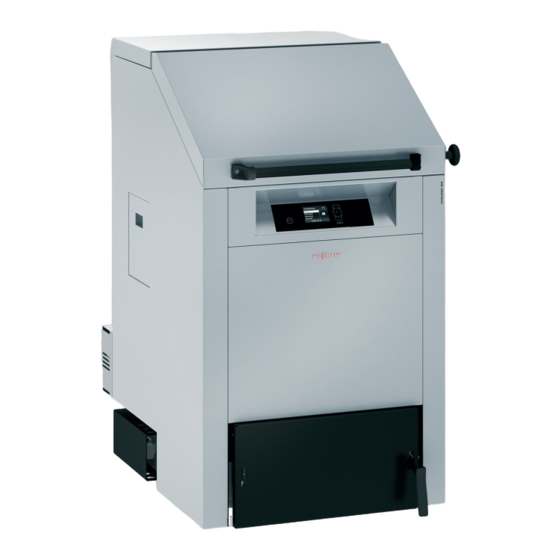

- Seite 1 Viesmann Bedienungsanleitung für den Anlagenbetreiber Hochleistungs-Holzvergaserkessel für Scheitholz bis 50 cm Länge VITOLIGNO 300-S Bitte aufbewahren! 5797510 DE 6/2018...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.
-
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Brand Gefahr Bei Feuer besteht Verbrennungs- und Explo- sionsgefahr. ■ Heizungsanlage ausschalten. ■ Geprüften Feuerlöscher der Brandklassen ABC benutzen. Verhalten bei Störungen an der Heizungsanlage Gefahr Störungsmeldungen weisen auf Defekte an der Heizungsanlage hin. Nicht behobene Störungen können lebensbedrohende Folgen haben. - Seite 4 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Komponenten, die nicht mit der Heizungsanlage geprüft wurden, können Schäden an der Hei- zungsanlage hervorrufen oder deren Funktionen beeinträchtigen. Anbau oder Austausch ausschließlich durch den Fachbetrieb vornehmen lassen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Symbole ....................Fachbegriffe ................... Bestimmungsgemäße Verwendung ............Erstinbetriebnahme ................Ihre Anlage ist voreingestellt ..............Tipps zum Energiesparen ..............10 Gerätebeschreibung ................10 2. Über die Bedienung Bedien- und Anzeigeelemente der Regelung ........12 3. Ein-/Ausschalten Betriebsphasen des Kessels .............. - Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis „Ferienprogramm“ ändern ..............34 ■ „Ferienprogramm“ beenden ..............34 ■ 7. Warmwasserbereitung Warmwassertemperatur ................ 35 Erforderliche Einstellungen ..............35 ■ Warmwassertemperatur einstellen ............. 35 ■ Betriebsprogramm ................. 35 Betriebsprogramm einstellen für Warmwasserbereitung ....35 ■ Zeitprogramm ..................35 Zeitprogramm einstellen für Warmwasserbereitung ......
- Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Wärmetauscher reinigen ................ 53 Aschelade Wärmetauscher leeren ............54 Schauglas reinigen ................55 Brennraum reinigen ................56 13. Brennstoffbestellung Inhaltsstoffe Brennholz ................57 Einfluss des Wassergehalts ..............57 ■ Lagerung und Trocknung von Holz ............57 Zugelassenes Stückholz ................ 58 Zugelassenes nicht stückiges Holz ............
-
Seite 8: Zuerst Informieren
Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■... -
Seite 9: Erstinbetriebnahme
Zuerst informieren Bestimmungsgemäße Verwendung (Fortsetzung) Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- nung (z. B. längeres Betreiben in geöffnetem Zustand) ist untersagt und führt zum Haftungsausschluss. Fehl- gebrauch liegt auch vor, wenn Komponenten des Heiz- systems in ihrer bestimmungsgemäßen Funktion ver- ändert werden (z. -
Seite 10: Tipps Zum Energiesparen
Prüfen Sie Ihren Verbrauch von Warmwasser: Ein Duschbad erfordert weniger Energie als ein Vollbad. Gerätebeschreibung Mit dem Vitoligno 300-S kann Scheitholz mit einem Hinweis Wassergehalt von 15 bis 20 % sowie stückiges Rest- Bei einem Wassergehalt über 20 % können Energie- holz, Holzbriketts und Restholz mit Spänen verfeuert... - Seite 11 Zuerst informieren Gerätebeschreibung (Fortsetzung) Übersicht Komponenten Abb. 2 Reinigungsdeckel Wärmetauscher Abgassammelkammer Transportöse/Schauglas Sekundärluftkammer Füllraumdeckel Zündung Füllraum Aschelade Wartungsdeckel Brennraum Ascheraum Brennraum Primärluftklappe Abgasgebläse Aschetür Reinigungstür Abgassammelkammer und Sekun- Zündungskorb därluftkammer Sekundärluftklappe Aschelade Hinweis Wartungsdeckel Brennraum befinden sich auf der rechten und linken Seite des Heizkessels.
-
Seite 12: Über Die Bedienung
Über die Bedienung Bedien- und Anzeigeelemente der Regelung Die Bedieneinheit Alle Einstellungen an Ihrer Regelung können Sie zent- ral an der Bedieneinheit vornehmen. Entnahme Puffer Kessel Puffer Heizung Warmwasser Wählen mit Abb. 3 Sie gelangen einen Schritt im Menü zurück oder Sie rufen den Hilfetext zum ausgewählten Menü- Sie brechen eine begonnene Einstellung ab. -
Seite 13: Ein-/Ausschalten
Ein-/Ausschalten Betriebsphasen des Kessels Die Betriebsphasen werden im Display der Bedienein- ■ Restwärmenutzung heit angezeigt. Folgende Betriebsphasen werden nach ■ Entnahme Puffer dem Anheizen nacheinander durchlaufen: Zusätzliche Wärmeerzeuger (falls vorhanden) ■ Anheizen ■ ■ Lastbetrieb Anheizen Nach Einfüllen und Anzünden des Brennstoffs wird der Heizkessel gestartet. -
Seite 14: Vorbereitungen Für Das Anheizen
Ein-/Ausschalten Vorbereitungen für das Anheizen 2. Prüfen Sie, ob die Zuluftöffnung des Aufstellraums nicht versperrt ist. Hinweis Die Verbrennungsluft wird bei Betrieb aus dem Aufstellraum entnommen. 3. Prüfen Sie, ob die Wärmeabnahme durch die Hei- zungsanlage oder den Heizwasser-Pufferspeicher sichergestellt ist. Öffnen Sie gegebenenfalls die Thermostatventile. -
Seite 15: Füllraumdeckel Öffnen
Ein-/Ausschalten Vorbereitungen für das Anheizen (Fortsetzung) Füllraumdeckel öffnen Gefahr 1. Öffnen Sie den Füllraumdeckel zuerst bis zur Verpuffungen und giftige Abgase können zu Sperre schweren Verletzungen führen. Öffnen Sie in keiner Betriebsphase den Füll- 2. Entriegeln Sie den Füllraumdeckel durch Drehen raumdeckel, bevor die Abgastemperatur unter des Pilzgriffs und öffnen Sie den Deckel voll-... -
Seite 16: Anheizen
Ein-/Ausschalten Vorbereitungen für das Anheizen (Fortsetzung) Achtung Zu große Holzscheite beeinträchtigen die Funktion des Heizkessels und können zu schlechteren Verbrennung führen. Bei der Auswahl der Holzscheite Füllraum- tiefe und Größe des Füllraumdeckels berücksichtigen. Die maximale Länge der Holzscheite nicht überschreiten. Siehe Seite 58. -
Seite 17: Anheizen Von Hand
Ein-/Ausschalten Anheizen (Fortsetzung) Anheizen von Hand 3. Schalten Sie den Kessel an der Steuerung ein. Drücken Sie die Taste „START/STOP“. 4. Wählen Sie mit „manuell“ aus. 5. Drücken Sie zur Bestätigung. 6. Schließen Sie die Aschetür nicht vollständig, son- dern lassen Sie die Aschetür ca. 10 cm geöffnet. 7. -
Seite 18: Brennstoff Nachlegen
Ein-/Ausschalten Anheizen (Fortsetzung) 3. Schließen Sie die Aschetür. 4. Drücken Sie die Taste „START/STOP“ an der Bedieneinheit. 5. Wählen Sie mit „sofort“, „automatisch“ oder „Ferienprogramm“ aus. 6. Drücken Sie zur Bestätigung. Hinweis Falls Sie nach Drücken der Taste „START“ keine Aus- wahl treffen, wird am Display „automatisch“... -
Seite 19: Maßnahmen Bei Kesselüberhitzung
Kesselüberhitzung nach kurzer Zeit wieder oder Komponenten: in regelmäßigen Abständen auftritt. ■ Sicherheitstemperaturbegrenzer ■ Thermische Ablaufsicherung Hinweis Veränderungen an Sicherheitstemperaturbegrenzer oder Thermische Ablaufsicherung sind verboten und führen zu Haftungsausschluss. Defekte Komponenten dürfen nur durch Originalersatz- teile der Fa. Viessmann ersetzt werden. -
Seite 20: Kesselwassertemperatur Erreicht 100 °C
Ein-/Ausschalten Maßnahmen bei Kesselüberhitzung (Fortsetzung) Kesselwassertemperatur erreicht 100 °C Sicherheitstemperaturbegrenzer (STB) Der Sicherheitstemperaturbegrenzer ist Bestandteil 1. Schieben Sie die Abdeckung an der Bedieneinheit des Heizkessels. Er befindet sich hinter der Bedienein- nach rechts. heit unter dem vorderen Oberblech. 2. Drücken Sie den grünen Knopf des STB . -
Seite 21: Thermische Ablaufsicherung
Ein-/Ausschalten Maßnahmen bei Kesselüberhitzung (Fortsetzung) Thermische Ablaufsicherung Die thermische Ablaufsicherung wird durch Ihren Hei- Auslösen der Funktion: zungsfachbetrieb montiert. Sie ist an den im Heizkes- sel integrierten Sicherheitswärmetauscher angeschlos- Die thermische Ablaufsicherung löst aus, falls eine sen. Der Sicherheitswärmetauscher befindet sich auf Kesselwassertemperatur von ca. -
Seite 22: Bedienung Der Regelung
Bedienung der Regelung Navigation im Menü der Regelung Entnahme Puffer Kessel Puffer Heizung Warmwasser Wählen mit Abb. 12 Anzeige der Betriebsphase Sie bestätigen Ihre Auswahl oder speichern die Dialogzeile vorgenommene Einstellung. Sie gelangen einen Schritt im Menü zurück oder Sie rufen den Hilfetext zum ausgewählten Menü- Sie brechen eine begonnene Einstellung ab. -
Seite 23: Erweitertes Menü
Bedienung der Regelung Menüstruktur der Regelung (Fortsetzung) Erweitertes Menü Menü Kessel Heizung Warmwasser Information Wählen mit Abb. 14 Im erweiterten Menü können Sie Einstellungen aus So rufen Sie das erweiterte Menü auf: dem weniger benötigten Funktionsumfang der Rege- Sie befinden sich irgendwo im Menü: ■... -
Seite 24: Displayschoner
Bedienung der Regelung Menüstruktur der Regelung (Fortsetzung) Beispiel: Vorgehensweise für Einstellungen mit verschiedenen Dialogzeilen Kesseltemperatur 48°C Heizung Warmwasser zus.Kessel Information Wählen mit Heizkreis 1 Heizkreiswahl Ù Ú Ù Ú Ù Ú Raum-Solltemperatur Ú 20°C Betriebsprogramm Heizkreis 2 Partybetrieb Sparbetrieb Wählen mit Wurde gewählt Heizkreis 2 Ù... -
Seite 25: Automatische Zündung
Automatische Zündung einstellen Freigabezeiten der Zündung einstellen Mit der Eingabe der gewünschten Zeitphasen geben Sie können bis zu 4 Zeitphasen eingeben. Sie in diesen die elektrische Zündeinrichtung frei. Der Heizkessel kann in dieser Zeit die elektrische Zündein- richtung starten. Umgekehrt wird die Zündeinrichtung in der übrigen Zeit gesperrt. -
Seite 26: Raumbeheizung
Raumbeheizung Raumtemperatur Erforderliche Einstellungen Falls Sie Raumbeheizung wünschen, prüfen Sie fol- Haben Sie das richtige Betriebsprogramm einge- ■ gende Punkte: stellt? ■ Haben Sie den Heizkreis ausgewählt? Einstellung siehe Seite 27. Einstellung siehe Seite 26. ■ Haben Sie das gewünschte Zeitprogramm einge- Haben Sie die gewünschte Raumtemperatur einge- stellt? ■... -
Seite 27: Betriebsprogramm
Raumbeheizung Raumtemperatur (Fortsetzung) Reduzierte Raumtemperatur einstellen (Nachtab- für die Auswahl von „Heizung“. senkung) zur Bestätigung. Heizkreis 1 für die Auswahl von „Heizkreis 1“ (HK1), Ù Ú Raumtemp.Soll „Heizkreis 2“ (HK2), „Heizkreis 3“ (HK3) oder „Heizkreis 4“ (HK4). Red.Raumtemp.Soll Betriebsprogramm für „Red. Raumtemp.Soll“. Partybetrieb zur Bestätigung. -
Seite 28: Zeitphasen Einstellen
Raumbeheizung Zeitprogramm (Fortsetzung) ■ Bei der Raumbeheizung kann bis zu 4-mal pro Tag Bitte beachten Sie bei der Einstellung der Schaltzeiten: zwischen normaler und reduzierter Raumtemperatur Ihre Heizungsanlage benötigt einige Zeit, um die gewechselt werden (4 Zeitphasen). Räume auf die gewünschte Temperatur aufzuheizen. Werkseitig ist für alle Wochentage die Zeitphase ■... -
Seite 29: Zeitphase Löschen
Raumbeheizung Zeitprogramm (Fortsetzung) Zeitphase löschen 1. Stellen Sie für den Endzeitpunkt die gleiche Uhr- zur Bestätigung. zeit ein wie für den Anfangszeitpunkt (iehe Kapitel „Zeitphasen einstellen“, Arbeitsschritte 1 bis 13). Im Display erscheint die Anzeige „- - : - -“. Heizung Mo-Fr 8 10 12 14 16 18 20 22 24... - Seite 30 Raumbeheizung Heizkennlinie (Fortsetzung) Heizverhalten Maßnahme Beispiel Der Wohnraum ist in der Über- Stellen Sie die Neigung der Heizkennlinie auf Neigung gangszeit zu kalt, in der kalten den nächstniedrigen Wert, das Niveau auf ei- Jahreszeit jedoch warm genug. nen höheren Wert. Niveau Der Wohnraum ist in der Über- Stellen Sie die Neigung der Heizkennlinie auf...
-
Seite 31: Raumbeheizung Ausschalten
Raumbeheizung Heizkennlinie (Fortsetzung) Neigung Außentemperatur in °C Abb. 25 Beispiel für die Außentemperatur 14 °C: − Fußbodenheizung, Neigung 0,2 bis 0,8 Niedertemperaturheizung, Neigung 0,8 bis 1,6 Heizungsanlage mit Kesselwassertemperatur über 75 °C, Neigung 1,6 bis 2,0 Raumbeheizung ausschalten zur Bestätigung. Betriebsprogramm Heizen für die Auswahl von „Heizkreis 1“... -
Seite 32: Partybetrieb" Einstellen
Raumbeheizung Komfortfunktion „Partybetrieb“ (Fortsetzung) „Partybetrieb“ einstellen für die Auswahl von „Heizkreis 1“ (HK1), Ù Ú Heizkreis 1 Ù Ú „Heizkreis 2“ (HK2), „Heizkreis 3“ (HK3) Raumtemp. Soll oder „Heizkreis 4“ (HK4). Betriebsprogramm für „Partybetrieb“. Þ Partybetrieb zur Bestätigung. Sparbetrieb Im Display wird die Raumtemperatur wäh- Wählen mit rend des Partybetriebs angezeigt. -
Seite 33: Sparbetrieb" Beenden
Raumbeheizung Energiesparfunktion „Sparbetrieb“ (Fortsetzung) Drücken Sie folgende Tasten: für „Sparbetrieb“. so oft, bis das Basis-Menü erscheint. zur Bestätigung. ä Im Display erscheint kurz „Sparbetrieb für „Heizung“. Ein“. Im folgenden Menü erscheint auf der rechten Seite des Displays die Anzeige zur Bestätigung. „Ein“. -
Seite 34: Ferienprogramm" Ändern
Raumbeheizung Energiesparfunktion „Ferienprogramm“ (Fortsetzung) für die Auswahl von „Heizkreis 1“ (HK1), zum Einstellen des gewünschten Datums. Ù Ú „Heizkreis 2“ (HK2), „Heizkreis 3“ (HK3) oder „Heizkreis 4“ (HK4). zur Bestätigung. Im Display erscheint kurz „Übernommen“. für „Ferienprogramm“. für Rückreisedatum. zur Bestätigung. Das aktuelle Datum „Abreisetag“... -
Seite 35: Warmwasserbereitung
Warmwasserbereitung Warmwassertemperatur Erforderliche Einstellungen Falls Sie Warmwasserbereitung wünschen, prüfen Sie Haben Sie das gewünschte Zeitprogramm einge- ■ folgende Punkte: stellt? ■ Haben Sie den gewünschten Warmwassertempera- Einstellung siehe Seite 35. tur-Sollwert eingestellt? Einstellung siehe Seite 35. Haben Sie das richtige Betriebsprogramm einge- ■... -
Seite 36: Zeitphasen Einstellen
Warmwasserbereitung Zeitprogramm (Fortsetzung) Zeitphasen einstellen Drücken Sie folgende Tasten: für die Einstellung des Endzeitpunkts. für das „Erweiterte Menü“. zur Bestätigung. å für „Warmwasser“. 16. Für die Einstellung von Anfang und Ende weiterer Zeitphasen verfahren Sie wie in den Arbeitsschrit- zur Bestätigung. ten 10 bis 15 beschrieben. -
Seite 37: Warmwasserbereitung Ausschalten
Warmwasserbereitung Warmwasserbereitung ausschalten Drücken Sie folgende Tasten: für „Betriebsprogramm“. so oft, bis das Basis-Menü erscheint. zur Bestätigung. ä für „Warmwasser“. für „Abschaltbetrieb“. zur Bestätigung. zur Bestätigung. -
Seite 38: Weitere Einstellungen
Weitere Einstellungen Kontrast im Display einstellen Drücken Sie folgende Tasten: für „Kontrast“. für das „Erweiterte Menü“. zur Bestätigung. å für „Einstellungen“. für den gewünschten Kontrast. zur Bestätigung. zur Bestätigung. Helligkeit im Display einstellen Sie möchten die Texte im Menü besser lesen können. für „Helligkeit“. -
Seite 39: Uhrzeit Und Datum Einstellen
Weitere Einstellungen Uhrzeit und Datum einstellen Uhrzeit und Datum sind werkseitig eingestellt. Falls für „Uhrzeit/Datum“. Ihre Heizungsanlage längere Zeit außer Betrieb war, kann es erforderlich sein, Uhrzeit und Datum einzustel- zur Bestätigung. len. für „Uhrzeit“ oder„Datum“. Drücken Sie folgende Tasten: zur Bestätigung. -
Seite 40: Sollwert Restsauerstoffgehalt Einstellen
Weitere Einstellungen Sollwert Restsauerstoffgehalt einstellen Ändern Sie diese Einstellung nur in Absprache mit zur Bestätigung. einer Fachkraft. Sie können den Sollwert auch vom Heizungsfachbetrieb neu einstellen lassen. für „Abgas Rest-O2“. Drücken Sie folgende Tasten: zur Bestätigung. für das „Erweiterte Menü“. für den gewünschten Wert. -
Seite 41: Abfragen
Abfragen Informationen abfragen Sie können Informationen im Basis-Menü und im erweiterten Menü abfragen. Sie unterscheiden sich im Umfang der angezeigten Informationen. Bei Abfrage des Untermenüs„Heizung“ können Sie mit den Tasten „ “ die Informationen des gewünschten Ù Ú Heizkreises abfragen. Informationen im Basis-Menü... -
Seite 42: Temperaturen Abfragen
Abfragen Temperaturen abfragen Sie haben die Möglichkeit, Temperaturen im Basis-Menü und im erweiterten Menü abzufragen. Der Umfang der angezeigten Werte im erweiterten Menü ist größer. Wir empfehlen daher die Abfrage der Temperaturen im erwei- terten Menü. Temperaturen im Basis-Menü abfragen Drücken Sie folgende Tasten: Die angezeigten Temperaturen der Untermenüs „Hei- zung“... -
Seite 43: Störungsmeldung Abfragen
Abfragen Störungsmeldung abfragen Störungsmeldung anzeigen Falls an Ihrer Heizungsanlage Störungen aufgetreten Hinweis sind, blinkt im Display das Symbol „ “ und „Störung“ Betriebsgeräusche oder Vibrationen können durch wird angezeigt. thermoakustische Effekte bei optimaler Verbrennung Störungsmeldungen dienen dem Heizungsfachbetrieb auftreten, diese beeinträchtigen den Verbrennungsvor- für eine schnelle Eingrenzung der Störungsursache gang jedoch nicht. -
Seite 44: Außerbetriebnahme Für Eine Längere Heizpause
Außerbetriebnahme für eine längere Heizpause Außerbetriebnahme für eine längere Heizpause Falls Sie Ihre Heizungsanlage nicht nutzen wollen, Hinweis können Sie sie ausschalten. Vor und nach längerer Für eine vorübergehende Außerbetriebnahme sind Außerbetriebnahme empfehlen wir Ihnen, sich mit keine besonderen Maßnahmen erforderlich. Ihrem Heizungsfachbetrieb in Verbindung zu setzen. -
Seite 45: Was Ist Zu Tun
Was ist zu tun? Räume zu kalt Ursache Behebung Raumbeheizung ist ausgeschaltet. Prüfen Sie die Raumthermostate. Ändern Sie gegebe- nenfalls das Betriebsprogramm. Regelung ist falsch eingestellt. Prüfen und korrigieren Sie gegebenenfalls die Einstel- lungen: Heizkreis muss eingeschaltet sein, siehe Seite 27 ■... -
Seite 46: Kein Warmes Wasser
Was ist zu tun? Kein warmes Wasser Ursache Behebung Regelung ist falsch eingestellt. Prüfen und korrigieren Sie gegebenenfalls die Einstel- lungen: Warmwasserbereitung muss eingeschaltet sein, siehe ■ Seite 35 Warmwassertemperatur, siehe Seite 35 ■ Uhrzeit, siehe Seite 39 ■ Schaltzeiten, siehe Seite 35 ■... -
Seite 47: Erscheint Im Display
Was ist zu tun? erscheint im Display Ursache Behebung Lambdasonde deaktiviert. Notbetrieb ist aktiv. Benachrichtigen Sie den Heizungsfachbetrieb. Die Lambdasonde muss abgeglichen werden. -
Seite 48: Instandhaltung
Instandhaltung Inspektion und Wartung Heizungsanlage Die Inspektion und Wartung einer Heizungsanlage ist Die regelmäßige Wartung gewährleistet einen stö- durch die Energieeinsparverordnung, EN 806 und die rungsfreien, energiesparenden und umweltschonen- den Heizbetrieb. Dazu schließen Sie am besten mit DIN 1988-8 ( : ÖNORM B 8131) vorgeschrieben. -
Seite 49: Sicherungen Austauschen
Instandhaltung Inspektion und Wartung Heizungsanlage (Fortsetzung) Sicherungen austauschen Gefahr Das Berühren spannungsführender Bauteile der Regelung kann zu lebensgefährlichen Verletzun- gen durch elektrischen Strom führen. Sicherungen dürfen ausschließlich von einem Heizungsfachbetrieb gewechselt werden. Übersicht der Wartungs- und Reinigungsarbeiten Abb. 38 Reinigungsdeckel Wärmetauscher Abgassammelkammer Transportöse/Schauglas Sekundärluftkammer... - Seite 50 Instandhaltung Übersicht der Wartungs- und Reinigungsarbeiten (Fortsetzung) Intervall Tätigkeit Siehe Anlagen- Heizungs- Seite betreiber fachbetrieb Wöchentlich und vor jedem Anheizvorgang Ascheraum reinigen Nach 100 Betriebsstunden Füllstand Aschelade Wärmetauscher prüfen, bei Bedarf Behälter entleeren Nach 350 Betriebsstunden Schauglas reinigen Abgassammelkammer reinigen Brennraum auf Ablagerungen prüfen, bei Bedarf reinigen Nach 900 Betriebsstunden, min.
-
Seite 51: Hinweise Zur Wartung Und Reinigung
Instandhaltung Hinweise zur Wartung und Reinigung Gefahr Achtung Das Berühren spannungsführender Bauteile Brandgefahr durch heiße Asche! Heiße Asche kann zu lebensgefährlichen Verletzungen durch kann Filter und Kunststoffe in einem ungeeigne- elektrischen Strom führen. ten Staubsauger entzünden. Schalten Sie vor Beginn der Reinigungsarbeiten ■... -
Seite 52: Ascheraum Reinigen
Instandhaltung Ascheraum reinigen 1. Öffnen Sie die Aschetür. 2. Leeren Sie die Aschelade und reinigen Sie den Ascheraum mit einem Schaber oder einem Asche- sauger. Entfernen Sie trockene und abblätternde Ablage- rungen (Asche, Kohle und Teer) mit einem Scha- ber oder Spachtel vom Türrahmen der Aschetür. 3. -
Seite 53: Wärmetauscher Reinigen
Instandhaltung Füllraum reinigen (falls erforderlich) (Fortsetzung) 4. Reinigen Sie den Ascheraum und den Brennraum- 6. Setzen Sie die Aschelade wieder ein und schlie- eintritt. ßen Sie die Aschetür und den Füllraumdeckel. 5. Prüfen Sie die Dichtungen auf Verschleiß und Beschädigungen. Ersetzen Sie diese bei Bedarf. Wärmetauscher reinigen Abb. -
Seite 54: Aschelade Wärmetauscher Leeren
Instandhaltung Wärmetauscher reinigen (Fortsetzung) 06. Schrauben Sie vom darunter liegenden Wartungs- 09. Prüfen Sie die Dichtungen auf Verschleiß und deckel alle Schrauben ab und entfernen Sie den Beschädigungen. Ersetzen Sie diese bei Bedarf. Wartungsdeckel. 10. Setzen Sie die Aschelade und die Spiralen wieder 07. -
Seite 55: Schauglas Reinigen
Instandhaltung Schauglas reinigen 1. Entfernen Sie das Verschalungsblech. 2. Nehmen Sie das Schauglas aus der Schauöffnung heraus und reinigen Sie das Schauglas. 3. Bauen Sie das Schauglas und das Verschalungs- blech in umgekehrter Reihenfolge wieder ein. Abb. 43... -
Seite 56: Brennraum Reinigen
Instandhaltung Brennraum reinigen Abb. 44 1. Entfernen Sie das Verschalungsblech vom War- 6. Öffnen Sie die Aschetür. tungsdeckel Brennraum. 7. Leeren Sie die Aschelade und reinigen Sie den 2. Schrauben Sie vom darunter liegenden Wartungs- Ascheraum mit einem Schaber oder einem Staub- deckel alle Schrauben ab und entfernen Sie den sauger. -
Seite 57: Brennstoffbestellung
Inhaltsstoffe Brennholz Bei der Beschaffung von Holz zur Verbrennung in Folgende Grenzwerte (pro kg Brennstoff trocken) der einem Vitoligno 300-S ist darauf zu achten, dass nicht brennbaren Inhaltsstoffe (Asche bei Analysetem- Fremdanteile (z. B. Steine, Metallteile, Mauerreste, peratur von 815 °C) dürfen nicht über- oder unter- Kunststoffe usw.) zu vermeiden sind. -
Seite 58: Zugelassenes Stückholz
Brennstoffbestellung Zugelassenes Stückholz Zur Verbrennung im Vitoligno 300-S gelten für Stück- holz, wie z. B. Spalt-, Scheit- oder Rundholz, folgende Anforderungen: Nach EN ISO 17225-5 Zusätzliche Angaben Eigenschaftsklasse – Durchmesser Hartholz: 5 bis 15 cm ■ Weichholz: 5 bis 12 cm ■... -
Seite 59: Anhang
Anhang Begriffserklärungen Absenkbetrieb (reduzierter Heizbetrieb) Raumluftabhängiger Betrieb Siehe „Reduzierter Heizbetrieb“. Die Verbrennungsluft wird aus dem Raum angesaugt, in welchem der Heizkessel aufgestellt ist. Erweiterungssatz für Heizkreis mit Mischer Reduzierter Heizbetrieb Baugruppe (Zubehör) zur Regelung eines Heizkreises mit Mischer Für die Zeiträume Ihrer Abwesenheit oder Nachtruhe Siehe „Mischer“. -
Seite 60: Entsorgungshinweise
Anhang Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Fachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. AT: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. -
Seite 61: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Erstinbetriebnahme............9 Abfrage Erweitertes Menü – Informationen............41 – Bedienung............... 23 – Störungsmeldung............ 43 Erweiterungssatz............59 – Temperaturen............41 Absenkbetrieb............59 Anheizen..............16 Fehler (Störung)............46 – mit elektrischer Zündung.........17 Ferienprogramm – von Hand..............17 – Ändern..............34 – Vorbereitungen............14 – Beenden..............34 Auslieferungszustand...........9 –... - Seite 62 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Reset................40 Kessel Restsauerstoff – Überhitzung.............19 – Sollwert einstellen........... 40 Komfortfunktion Partybetrieb........31 Kontrast einstellen............38 Schaltzeiten – Einstellen..............28 Meldungen – Für Raumbeheizung..........28 – Abfragen..............43 Scheitholzabmessungen..........14 Menü Sicherheitsventil............59 – Auswahl..............22 Sicherheitsventil (Warmwasser-Speicher)....48 – Basis-Menü............. 22 Solltemperatur............59 – Erweitertes Menü............ 23 Sommerzeitumstellung..........9 –...
- Seite 63 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Warmwasserbereitung Wiederinbetriebnahme..........14 – Betriebsprogramm...........35 Winter-/Sommerzeitumstellung........9 – Einschalten..............35 Winterzeitumstellung............9 – Temperatur einstellen..........35 Witterungsgeführter Betrieb........59 – Werkseinstellung............9 – Zeitphasen.............. 35 – Zeitprogramm............35 Zeitphasen Warmwasser-Speicher..........48 – Raumbeheizung............27 Warmwassertemperatur einstellen......35 – Warmwasserbereitung..........35 Wartung..............48 Zeitphasen, Grundeinstellung Wartungsarbeiten, Übersicht........49 –...
-
Seite 64: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels...
