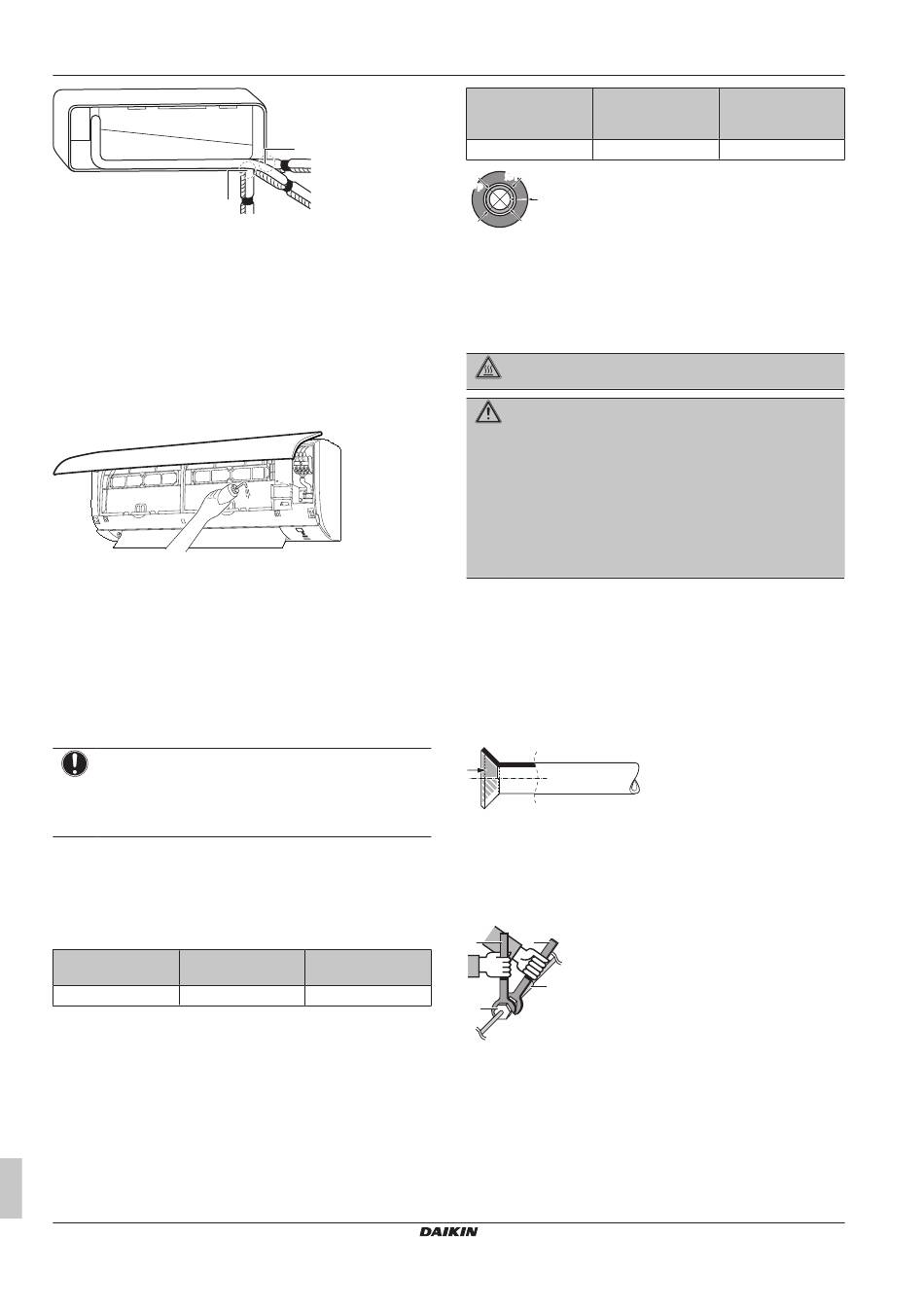

6 Installation der Leitungen

b
A Rohranschluss links
B Rohranschluss hinten links
C Rohranschluss unten links
a Bei Rohranschluss links hier die Rohranschluss-
Abdeckung entfernen
b Bei Rohranschluss unten links hier die Rohranschluss-
Abdeckung entfernen
So prüfen Sie auf Wasserleckagen
1 Luftfilter entfernen.
2 Geben Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen
Sie, ob es irgendwo leckt.
6 Installation der Leitungen
6.1 Vorbereiten der
Kältemittelleitungen
6.1.1 Anforderungen an Kältemittel-
Rohrleitungen
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
Klasse L1
Flüssigkeitsleitung
20~42 Ø6,4
6.1.2 Isolieren der Kältemittelleitungen
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Installationsanleitung
10
a
A
B
C
L1 Gasleitung
Ø9,5
Rohr- Innendurchmesser
Außendurchmesser der Isolation (Ø
(Ø )
p
6,4 mm (1/4") 8~10 mm
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
6.2 Anschließen der Kältemittelleitung
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
WARNUNG
▪ Verwenden Sie nur Kältemittel des Typs R32. Andere
Substanzen können zu Explosionen und Unfällen
führen.
▪ R32 hält fluorierte
Erderwärmungspotenzial (GWP = global warming
potential) hat den Wert 675. Setzen Sie diese Gase
NICHT in die Atmosphäre frei.
▪ Verwenden Sie IMMER Schutzhandschuhe und eine
Schutzbrille, wenn Sie Kältemittel einfüllen.
6.2.1 Richtlinien zum Anschließen von
Kältemittelleitungen
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen
anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die
Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die
Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das
Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2
Schlüssel in Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter IMMER einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Isolationsdicke (t)
)
i
≥10 mm
Treibhausgase. Sein
