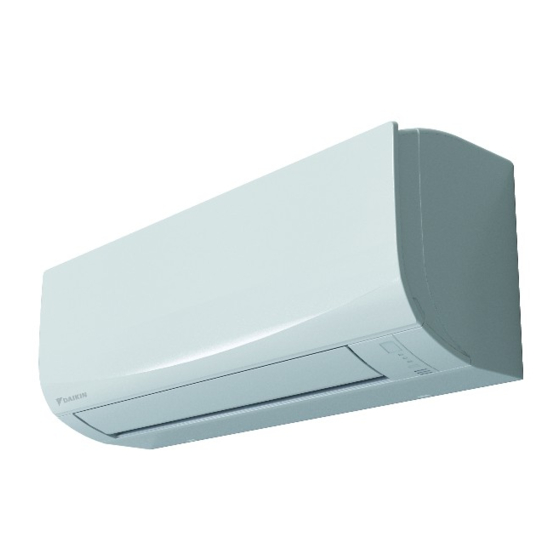

Daikin FTXF20C5V1B Referenz Für Installateure
Innenraum-klimagerät
Vorschau ausblenden
Andere Handbücher für FTXF20C5V1B:
- Installationsanleitung (20 Seiten) ,
- Betriebsanleitung (16 Seiten) ,
- Referenz für benutzer (36 Seiten)
Verwandte Anleitungen für Daikin FTXF20C5V1B
Inhaltszusammenfassung für Daikin FTXF20C5V1B
- Seite 1 Referenz für Installateure Innenraum-Klimagerät von Daikin FTXF20C5V1B FTXF25C5V1B FTXF35C5V1B FTXF42C5V1B ATXF20C5V1B ATXF25C5V1B ATXF35C5V1B ATXF42C5V1B...
-
Seite 2: Inhaltsverzeichnis
Die elektrischen Leitungen an die Inneneinheiten anschließen..............43 9 Abschließen der Installation des Innengeräts Abflussrohr, Kältemittelrohrleitung und Verbindungskabel isolieren................45 Die Rohre durch die Wanddurchführung führen ......................45 Die Einheit auf der Montageplatte befestigen....................... 46 Referenz für Installateure FTXF20~42C5V1B + ATXF20~42C5V1B Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 3 11.3.1 Einen Probelauf während der Winterperiode durchführen................50 12 Übergabe an den Benutzer 13 Entsorgung 14 Technische Daten 14.1 Schaltplan..................................54 14.1.1 Vereinheitlichte Schaltplan-Legende ......................54 15 Glossar FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 4: Über Die Dokumentation
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard. -
Seite 5: Monteur-Referenzhandbuch Auf Einen Blick
über dessen Inbetriebnahme wissen und tun sollten Übergabe an den Benutzer Was dem Benutzer übergeben und erklärt werden sollte Entsorgung System entsorgen Technische Daten Technische Daten des Systems Glossar Begriffsbestimmungen FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 6: Allgemeine Sicherheitsvorkehrungen
Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann. HINWEIS Weist auf eine Situation hin, die zu Sachschäden führen kann. INFORMATION Weist auf nützliche Tipps oder zusätzliche Informationen hin. Symbole auf der Einheit: FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 7: Für Den Monteur
Verwenden Sie NUR von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin... -
Seite 8: Installationsort
In einer potenziell explosiven Atmosphäre. ▪ An Orten mit Geräten oder Maschinen, die elektromagnetische Wellen abstrahlen. Elektromagnetische Wellen können das Steuerungssystem stören, was Funktionsstörungen der Anlage zur Folge haben kann. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 9 Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden...
- Seite 10 1 Bestimmen Sie die Kältemittel-Gesamtfüllmenge im System (= werksseitige Kältemittelfüllung zusätzliche eingefüllte Kältemittelmenge). Contains fluorinated greenhouse gases GWP: xxx GWP × kg 1000 2 Legen Sie fest, welche Grafik oder Tabelle Sie benutzen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 11: Kältemittel - Bei R410A Oder R32
(c) Floor-standing unit (= Standgerät) 2.2.3 Kältemittel — bei R410A oder R32 Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 12 Darauf achten, dass sich kein Sauerstoff im System befindet. Kältemittel darf ERST nach Durchführung der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden. Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Sauerstoff in den arbeitenden Verdichter gelangt. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 13: Elektrik
Die Lage der Klemmen entnehmen Sie dem Schaltplan. ▪ Berühren Sie elektrische Bauteile NICHT mit feuchten oder nassen Händen. ▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 14 Die Länge der Leitungen zwischen der Zugentlastung der Stromversorgung und der Klemmenleiste selbst MUSS derart gewählt werden, dass die Strom führenden Kabel vor der Erdungsleitung straff gespannt sind, falls sich das Stromversorgungskabel aus der Zugentlastung löst. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 15 Phasenumkehr kommt oder wenn es während des Betriebs bei der Stromversorgung zu kurzzeitigen Unterbrechungen kommt, dann installieren Sie vor Ort einen Phasenumkehrschutz-Schaltkreis. Wird das Gerät bei Phasenumkehr betrieben, können der Verdichter sowie andere Teile beschädigt werden. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 16: Besondere Sicherheitshinweise Für Installateure
Die Überwurfmutter verwenden, die an der Einheit angebracht ist. ▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl NUR auf die Innenflächen der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32. ▪ Verbindungsstücke NICHT mehrmals benutzen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 17 R32 hält fluorierte Treibhausgase. Sein Erderwärmungspotenzial (GWP = global warming potential) hat den Wert 675. Setzen Sie diese Gase NICHT in die Atmosphäre frei. ▪ Verwenden Sie IMMER Schutzhandschuhe und eine Schutzbrille, wenn Sie Kältemittel einfüllen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 18 3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet. WARNUNG Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 19 Wenn Sie den Probelauf durchführen, arbeiten NICHT NUR die Außeneinheit, sondern auch die angeschlossenen Inneneinheiten. Das Arbeiten an einer Inneneinheit während der Durchführung eines Probelaufs ist gefährlich. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 20 Verwenden Sie nur zugelassene Kältemittel und Schmiermittel. GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN Den Verdichter NICHT mit bloßen Händen berühren. Fehlerdiagnose und -beseitigung (siehe Fehlerdiagnose und -beseitigung) GEFAHR: STROMSCHLAGGEFAHR FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 21 DARF dieses Gerät NICHT über ein externes Schaltgerät, wie zum Beispiel eine Zeitsteuerung, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig vom Stromversorger ein- und ausgeschaltet wird. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 22: Über Die Verpackung
4.2 Innengerät INFORMATION Bei den folgenden Abbildungen handelt es sich nur um Beispiele, die der Systemanordnung bei Ihnen möglicherweise NICHT vollständig entsprechen. 4.2.1 So packen Sie das Innengerät aus FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 23: So Entfernen Sie Das Zubehör Vom Innengerät
Betriebsanleitung c Allgemeine Sicherheitshinweise d Inneneinheit-Befestigungsschraube (M4×12L). Siehe "9.3 Die Einheit auf der Montageplatte befestigen" [ 46]. e Trockenbatterie AAA.LR03 (Alkaline) für die Benutzerschnittstelle f Benutzerschnittstellenhalter g Benutzerschnittstelle h Montageplatte FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 24: Über Die Einheit
Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die Einheit .außerhalb des Betriebsbereichs betrieben wird. Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit außerhalb des Betriebsbereichs betrieben wird. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 25: Installation Des Geräts
Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Fachleuten. 6.1.1 Anforderungen an den Installationsort des Innengeräts INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in... - Seite 26 Abstände. Installieren Sie die Einheit mindestens 1,8 m über dem Fußboden und achten Sie darauf, dass in Bezug auf Wände und Decke folgende Abstände eingehalten werden: ≥50 ≥50 (mm) FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 27: Öffnen Der Inneneinheit
1 Die Frontblende abnehmen, um den Luftfilter zu entfernen. 2 Vom Frontgitter 2 Schraube entfernen. 3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen gekennzeichnet sind, niederdrücken. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 28: Das Frontgitter Wieder Anbringen
2 Vom Elektroschaltkasten 1 Schraube entfernen. 3 Die Elektroschaltkasten-Abdeckung öffnen, dazu oben auf der Abdeckung am vorstehenden Teil ziehen. 4 Die Lasche unten aushaken und die Elektroschaltkasten-Abdeckung entfernen. a Lasche FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 29: Die Wartungsblende Öffnen
Installation abschließen. INFORMATION Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte untergebracht werden. 116.5 1 17 (mm) A Montageplatte Bei Kasse 20~42 a Empfohlene Befestigungspunkte der Montageplatte FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 30: Ein Loch In Die Wand Bohren
Um das Rohr rechts, rechts unten, links oder links unten anzuschließen, MUSS die Rohranschluss-Abdeckung entfernt werden. 1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss- Abdeckung ausschneiden. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 31: Für Einen Ablauf Sorgen
Abflussschlauch-Verlängerung. Benutzen Sie einen bauseitig zu liefernden Schlauch mit Ø16 mm Innendurchmesser, um damit den Abflussschlauch zu verlängern. Im Innenabschnitt der Abflussschlauchverlängerung NICHT das Rohr zur Wärmeisolierung vergessen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 32 A Rohranschluss rechts B Rohranschluss unten rechts C Rohranschluss hinten rechts a Bei Rohranschluss rechts hier die Rohranschluss-Abdeckung entfernen b Bei Rohranschluss unten rechts hier die Rohranschluss-Abdeckung entfernen FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 33 C Rohranschluss unten links a Bei Rohranschluss links hier die Rohranschluss-Abdeckung entfernen b Bei Rohranschluss unten links hier die Rohranschluss-Abdeckung entfernen So prüfen Sie auf Wasserleckagen 1 Luftfilter entfernen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 34 Installation des Geräts 2 Gießen Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen Sie, ob es irgendwo leckt. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 35: Installation Der Leitungen
12,7 mm (1/2") Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 36: Isolieren Der Kältemittelleitungen
Verwendung der Absperrventile 7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ Allgemeine Sicherheitshinweise ▪ Vorbereitung FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 37 Innengerät Unabhängig vom Zeitraum INFORMATION Öffnen Absperrventil Kältemittels erst, nachdem Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 38: Richtlinien Zum Anschließen Von Kältemittelleitungen
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab. 2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten, damit die Späne NICHT in das Rohr fallen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 39: So Schließen Sie Die Kältemittelleitung An Das Innengerät An
2 Kältemittelrohrleitung, Verbindungskabel und Abflussschlauch bei der Inneneinheit wie folgt isolieren: a Gasleitung b Isolierung der Gasleitung c Verbindungskabel d Flüssigkeitsleitung e Isolierung der Flüssigkeitsleitung f Zielband g Ablaufschlauch FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 40 Installation der Leitungen HINWEIS Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden Rohrleitung könnte Feuchtigkeit kondensieren. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 41: Elektroinstallation
3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet. WARNUNG Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 42: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Einadriges Kabel AA´ A´ a Geringeltes einadriges Kabel b Schraube c Flache Unterlegscheibe Litzenkabel mit runder, gecrimpter Anschlussklemme a Anschluss b Schraube c Flache Unterlegscheibe Zulässig NICHT zulässig FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 43: Spezifikationen Der Standardelektroteile
Übertragungskabel dürfen sich überkreuzen, aber sie dürfen NICHT direkt parallel nebeneinander verlaufen. ▪ Damit keine elektromagnetischen Interferenzen und Störungen auftreten, sollten die beiden Kabel STETS mindestens 50 mm entfernt voneinander sein. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 44 9 An den Drähten ziehen, um zu prüfen, dass sie fest sitzen, dann mit der Kabelhalterung die Kabel fixieren. 10 Verlegen Sie die Kabel so, dass die Wartungsblende gut schließt; dann die Wartungsblende schließen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 45: Abschließen Der Installation Des Innengeräts
Dieses Loch mit Kitt oder Dichtungsmaterial abdichten c Vinyl-Klebeband d Isolierband e Montageplatte (Zubehör) HINWEIS ▪ Kältemittelleitungen NICHT biegen. ▪ Die Kältemittelleitungen NICHT auf den unteren Rahmen oder das Frontgitter drücken. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 46: Die Einheit Auf Der Montageplatte Befestigen
3 Drücken Sie mit beiden Händen auf die untere Kante der Inneneinheit, damit sie fest auf den Haken der Montageplatte einrastet. 4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben M4×12L (Zubehör) auf der Montageplatte befestigen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 47: Konfiguration
1 Minute warten und dann die Stromversorgung wieder einschalten und dann erneut versuchen. 4 Gleichzeitig drücken: Modell Tasten FTXF, ATXF 5 Drücken: Modell Taste FTXF, ATXF 6 Auswählen: Modell Symbol FTXF, ATXF 7 Drücken: Modell Taste FTXF, ATXF FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 48 Falls die Einstellung NICHT vollzogen werden konnte, solange das Betriebslämpchen blinkte, den Vorgang noch einmal ab Anfang wiederholen. 9 Nach Durchführen der Einstellung drücken Sie: Modell Taste FTXF, ATXF Ergebnis: Die Benutzerschnittstelle kehrt zur vorigen Anzeige zurück. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 49: Inbetriebnahme
Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten. Der Isolationswiderstand des Verdichters ist OK. Es gibt KEINE beschädigten Komponenten oder zusammengedrückte Rohrleitungen in den Innen- und Außengeräten. Es gibt KEINE Kältemittel-Leckagen. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 50: Probelauf Durchführen
Anzeige. Probelauf-Betrieb ist ausgewählt. Der Probelauf wird automatisch nach rund 30 Minuten beendet. 4 Wollen Sie den Betrieb stoppen, drücken Sie auf INFORMATION Während des Probelauf-Betriebs können einige Funktionen NICHT benutzt werden. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... - Seite 51 Inbetriebnahme Tritt ein Stromausfall während des Betriebs auf, nimmt das System seinen Betrieb automatisch wieder auf, wenn der Strom wieder vorhanden ist. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 52: Übergabe An Den Benutzer
Erläutern Sie dem Benutzer den ordnungsgemäßen Betrieb des Systems sowie die Vorgehensweise bei Auftreten von Problemen. ▪ Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang mit der Wartung des Geräts auszuführen sind. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 53: Entsorgung
Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06... -
Seite 54: Technische Daten
Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 14.1 Schaltplan Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der Innenseite der Außeneinheit (Unterseite der oberen Abdeckung). - Seite 55 Motor von Entwässerungspumpe Schwenkklappenmotor MR*, MRCW*, MRM*, MRN* Magnetrelais Neutral n=*, N=* Anzahl der Ferritkern-Durchläufe Pulsamplitudenmodulation PCB* Platine Power Modul Schaltnetzteil PTC* PTC Thermistor Bipolartransistor mit isolierter Gate- Elektrode (IGBT) FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
- Seite 56 V*, R*V Varistor Dioden-Brücke, Bipolartransistor mit isolierter Gate-Elektrode (IGBT) Power Modul Drahtloser Fernregler Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Y*R, Y*S Spule des Umkehr-Magnetventils Ferritkern ZF, Z*F Entstörfilter FTXF20~42C5V1B + ATXF20~42C5V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P519439-9J – 2021.06...
-
Seite 57: Glossar
Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. - Seite 60 DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş. Gülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 Web: www.daikin.com.tr 4P519439-9J 2021.06 Verantwortung für Energie und Umwelt...
