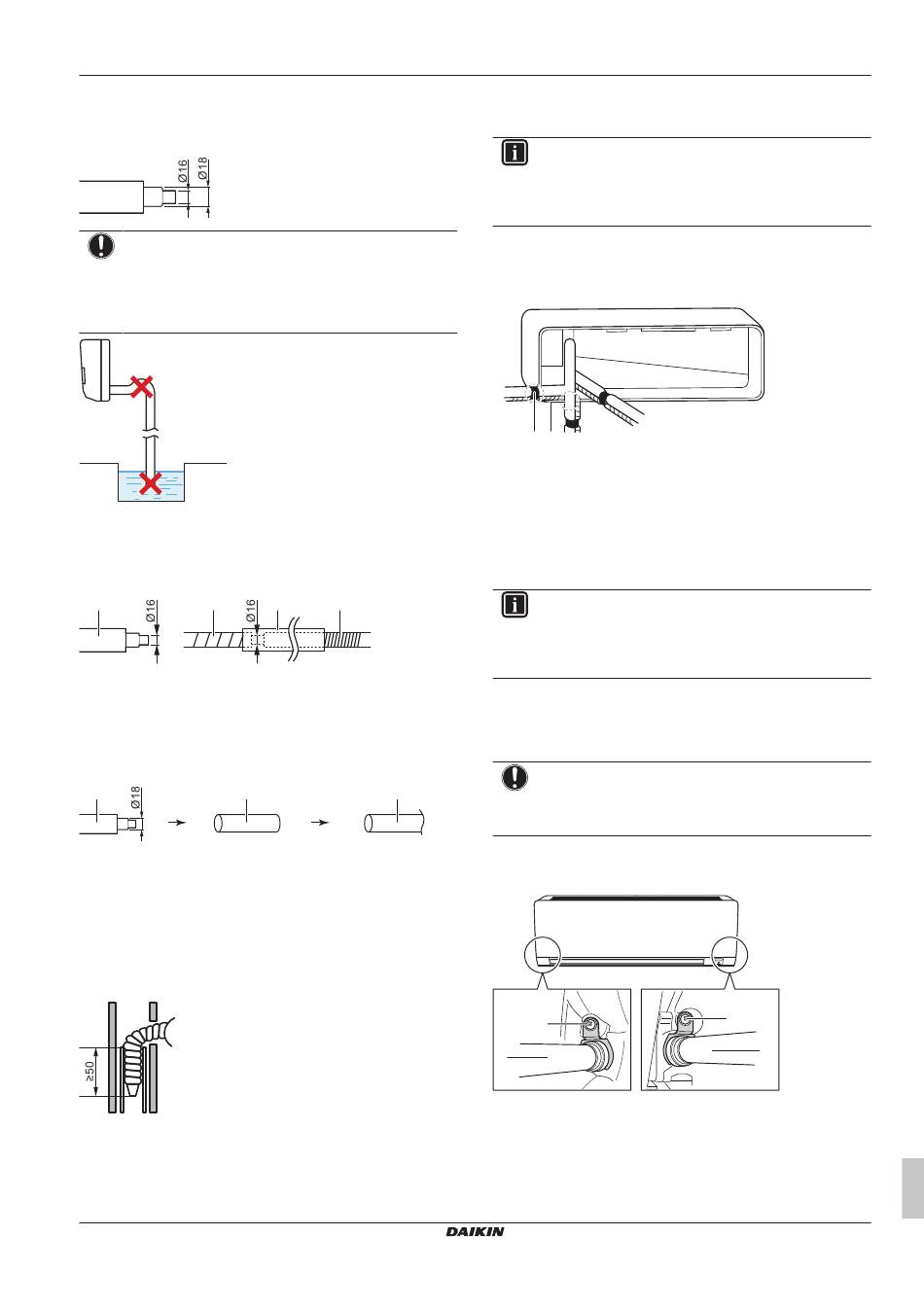

Daikin ATXF20C5V1B Installationsanleitung Seite 9

▪ Rohrstärke. Falls der Abflussschlauch verlängert werden muss
oder ein eingebettetes Abflussrohr erforderlich ist, dann benutzen
Sie entsprechende Teile, die für das vordere Schlauchende
passend sind.
HINWEIS
▪ Den Abflussschlauch so installieren, dass er ein Gefälle
nach unten aufweist.
▪ Fangstellen sind NICHT zugelassen.
▪ Das Ende des Schlauchs NICHT in Wasser legen.
▪ Abflussschlauch-Verlängerung. Benutzen Sie einen bauseitig
zu liefernden Schlauch mit Ø16 mm Innendurchmesser, um damit
den Abflussschlauch zu verlängern. Im Innenabschnitt der
Abflussschlauchverlängerung
Wärmeisolierung vergessen.
a a
a Mit der Inneneinheit gelieferter Abflussschlauch
b Rohr zur Wärmeisolierung (bauseitig zu liefern)
c Abflussschlauch-Verlängerung
▪ Steifes Polyvinylchlorid-Rohr.
Verrohrung ein steifes Polyvinylchlorid-Rohr (nominal Ø13 mm)
direkt am Abflussschlauch anschließen wollen, benutzen Sie
einen bauseitig zu liefernden Abflussstutzen (nominal Ø13 mm).
a b
a Mit der Inneneinheit gelieferter Abflussschlauch
b Abflussstutzen nominal Ø13 mm (bauseitig zu liefern)
c Steifes Polyvinylchlorid-Rohr (bauseitig zu liefern)
▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen,
damit sich kein Kondenswasser bilden kann. Isolieren Sie die
komplette Abflussleitung im Gebäude.
1 Den Abflussschlauch in das Abflussrohr einführen - siehe
nachfolgende Abbildung - damit er NICHT aus dem Abflussrohr
herausgezogen wird.
mm
ATXF20~35C5V1B
Raumklimageräte von Daikin
3P519299-11V – 2020.08
NICHT das Rohr zur
b c
Wenn Sie bei integrierter
c
5 Installation des Geräts
Rohranschluss rechts, hinten rechts oder unten
rechts
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für
einen Rohranschluss
Rohranschluss rechts und installieren ihn auf der linken
Seite.
1 Den Abflussschlauch unten an den Kältemittelleitungen mit
Vinyl-Klebeband befestigen.
2 Den Abflussschlauch und die Kältemittelleitungen zusammen
mit Isolierband umwickeln.
A
C
a b B
A Rohranschluss rechts
B Rohranschluss unten rechts
C Rohranschluss hinten rechts
a Bei Rohranschluss rechts hier die Rohranschluss-
Abdeckung entfernen
b Bei Rohranschluss unten rechts hier die Rohranschluss-
Abdeckung entfernen
Rohranschluss links, hinten links oder unten links
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für
einen Rohranschluss
Rohranschluss rechts und installieren ihn auf der linken
Seite.
1 Auf der rechten Seite die Befestigungsschraube der Isolation
entfernen und den Abflussschlauch entfernen.
2 Auf der linken Seite die Ablassschraube entfernen und auf der
rechten Seite anbringen.
HINWEIS
Beim Einsetzen der Ablassschraube KEIN Schmieröl
verwenden (Kältemittel-Öl). Die Ablassschraube könnte
darunter leiden, sodass sie undicht werden könnte.
3 Auf der linken Seite den Abflussschlauch einführen und nicht
vergessen, ihn mit der Befestigungsschraube zu fixieren, weil
sonst Wasser austreten könnte.
a
b
a Befestigungsschraube der Isolation
b Ablaufschlauch
4 Den Abflussschlauch mit Vinyl-Klebeband an der Unterseite der
Kältemittelleitungen befestigen.
links entfernen Sie den
links entfernen Sie den
a
b
