Montage Des Geräts Mit Haltebügel; Bündige Montage Des Geräts - Garmin GPSMAP 7X2 PLUS Installationsanweisungen

• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.
• Beim Montageort darf es sich nicht um eine ebene,
horizontale Fläche handeln. Der Montageort sollte einen
vertikalen Winkel aufweisen.
Der Montageort und der Betrachtungswinkel sollten vor der
Montage des Geräts getestet werden. Bei hohen
Betrachtungswinkeln über- und unterhalb des Displays ist die
Bilddarstellung u. U. schlecht.

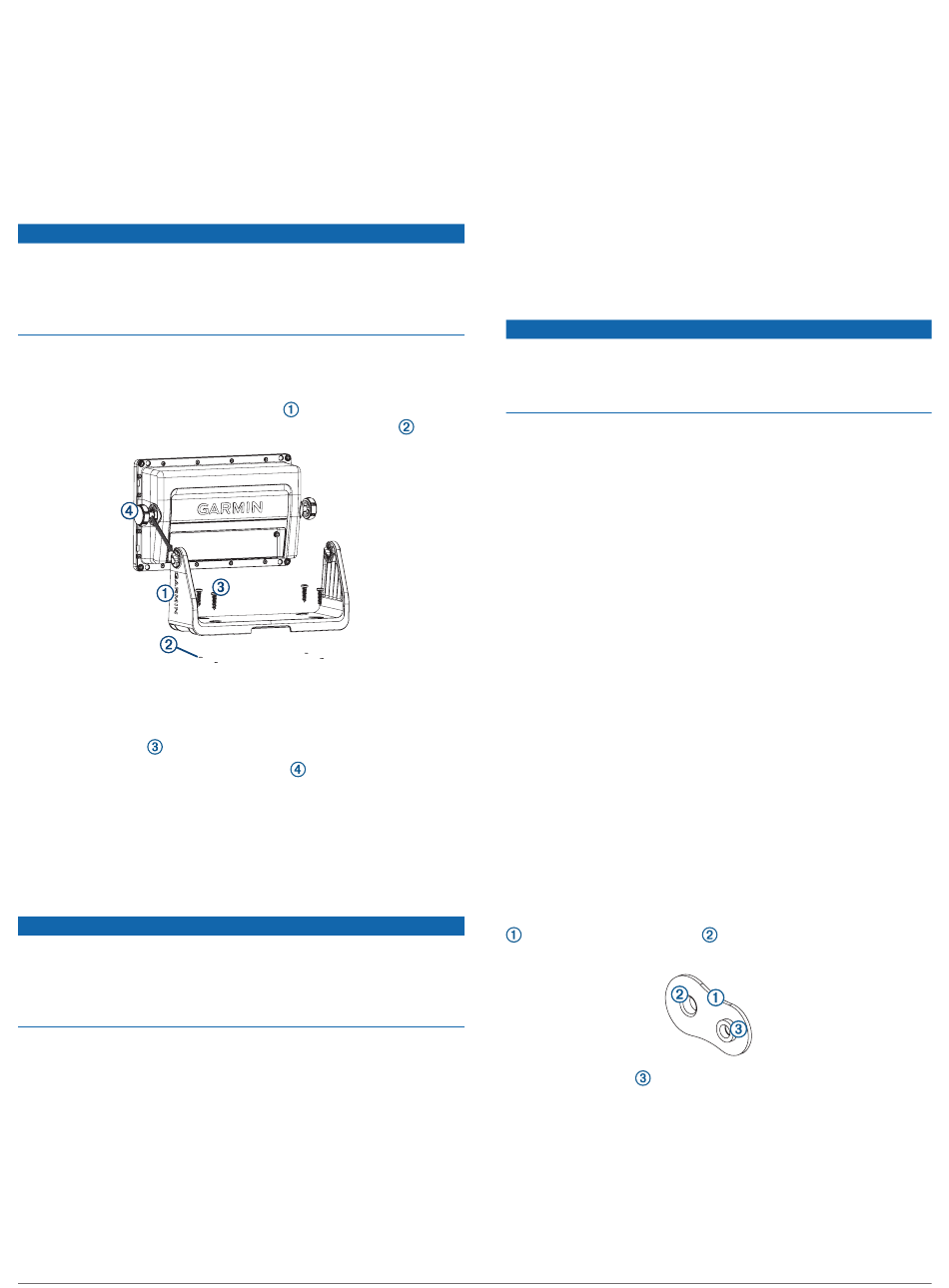

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
Sie können die mitgelieferte Halterung verwenden, um das
Gerät mithilfe eines Haltebügels auf einer ebenen Oberfläche zu
montieren.
1
Verwenden Sie die Bügelhalterung
kennzeichnen Sie die Positionen der Vorbohrungen
2
Bringen Sie mit einem Bohrer (3,2 mm (
Vorbohrungen an.
3
Befestigen Sie die Bügelhalterung mit den mitgelieferten M4-
Holzschrauben an der Oberfläche.
4
Bringen Sie die Befestigungsknöpfe
Geräts an.
5
Setzen Sie das Gerät in die Bügelhalterung ein, und ziehen
Sie die Befestigungsknöpfe fest.
6
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Je nach Material der Montagefläche gibt es
drei Möglichkeiten für Befestigungsteile.
• Sie können Vorbohrungen anbringen und die mitgelieferten
Holzschrauben verwenden.
• Sie können Löcher bohren und die mitgelieferten
Annietmuttern und Metallgewindeschrauben verwenden. Die
Annietmuttern können bei einer dünneren Montagefläche die
Stabilität steigern.
• Sie können Löcher stanzen und ein Gewinde schneiden und
die mitgelieferten Metallgewindeschrauben verwenden.
2
HINWEIS
als Schablone, und
1
/ Zoll)) die
8
an den Seiten des
HINWEIS
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am Montageort.
3
Bringen Sie mit einem Bohrer von 13 mm (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4 Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Entfernen Sie bei Bedarf den Klickrand.
Verwenden Sie nach Möglichkeit ein Hebelwerkzeug aus
Kunststoff. Wenn Sie ein Hebelwerkzeug aus Metall
verwenden, z. B. einen Schraubendreher, könnten der
Klickrand und das Gerät beschädigt werden.
8
Wenn das Gerät ordnungsgemäß im Ausschnitt sitzt,
.
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die größeren Löcher der Schablone ausgerichtet sind.
9
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
10
Gehen Sie je nach Montagefläche und Modell
folgendermaßen vor, um die größeren Löcher zu bohren bzw.
zu stanzen und ein Gewinde zu schneiden:
• Bei Verwendung der mitgelieferten Holzschrauben bei
702-Modellen bohren Sie Löcher von 2 mm (
fahren mit Schritt 18 fort.
• Bei Verwendung der mitgelieferten Holzschrauben bei
902-Modellen bohren Sie Löcher von 3,2 mm (
fahren mit Schritt 18 fort.
• Bei Verwendung der mitgelieferten Annietmutter und der
Metallgewindeschrauben bohren Sie Löcher von 6 mm
1
( / Zoll) an den Positionen der größeren Löcher.
4
• Bei Verwendung der mitgelieferten
Metallgewindeschrauben ohne Annietmutter bei 702-
Modellen stanzen Sie M3,5-Löcher, schneiden ein
Gewinde und fahren mit Schritt 18 fort.
• Bei Verwendung der mitgelieferten
Metallgewindeschrauben ohne Annietmutter bei 902-
Modellen stanzen Sie M4-Löcher, schneiden ein Gewinde
und fahren mit Schritt 18 fort.
11
Wenn Sie eine Annietmutter verwenden, beginnen Sie in
einer Ecke der Schablone und platzieren eine Annietmutter
über dem größeren Loch
gebohrt haben.
Das kleinere Loch
kleinere Loch der Schablone ausgerichtet sein.
12
Wenn das kleinere Loch auf der Annietmutter nicht auf das
kleinere Loch der Schablone ausgerichtet ist, kennzeichnen
Sie die neue Position für das Loch.
13 Wenn Sie eine Annietmutter verwenden, bohren Sie ein Loch
3
von 4 mm ( /
14
Wiederholen Sie die Schritte, um die Platzierung der übrigen
Annietmuttern und Löcher auf der Schablone zu überprüfen.
15
Entfernen Sie die Schablone von der Montagefläche.
HINWEIS
, das Sie im vorherigen Schritt
auf der Annietmutter sollte auf das
Zoll) an der Position des kleineren Lochs.
16
1
/ Zoll) eine oder
2
5
/ Zoll) und
64
1
/ Zoll) und
8
