Herstellen Der Stromversorgung - Garmin GPSMAP 7X2 PLUS Installationsanweisungen

16

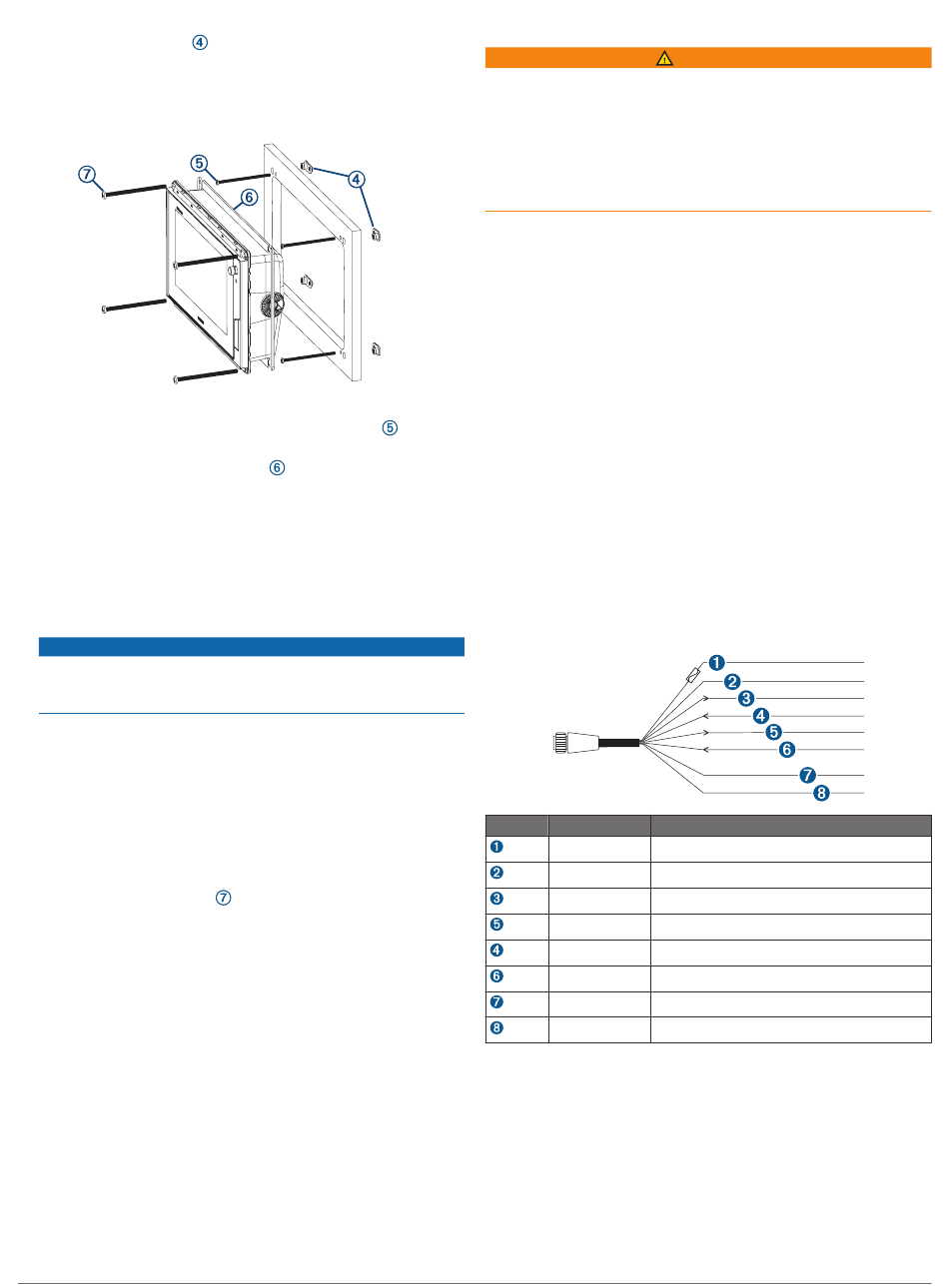

Beginnen Sie in einer Ecke des Montageorts, und bringen
Sie eine Annietmutter
an, sodass die großen und kleinen Löcher aufeinander
ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch
passen.
17
Befestigen Sie die Annietmuttern an der Montagefläche,
indem Sie die kleineren Metallgewindeschrauben
kleineren Löcher einschrauben.
18
Bringen Sie die Schaumdichtung
Geräts an.
Die Teile der Schaumdichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
19
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie
die nicht verwendeten Anschlüsse mit den zugehörigen
Schutzkappen abdecken.
20 Tragen Sie seewassertaugliches Dichtungsmittel zwischen
der Montagefläche und dem Gerät auf, damit eine
entsprechende Dichtung gewährleistet ist und kein Wasser
hinter das Armaturenbrett läuft.
21
Wenn Sie Zugang zur Rückseite des Geräts haben, tragen
Sie seewassertaugliches Dichtungsmittel um den Ausschnitt
auf.
22
Setzen Sie das Gerät in den Ausschnitt ein.
23
Befestigen Sie das Gerät mit den größeren
Metallgewindeschrauben
Holzschrauben an der Montagefläche.
24 Wischen Sie überschüssiges seewassertaugliches
Dichtungsmittel ab.
25
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Hinweise zu Verkabelung und Verbindungen
• Die Kabel sind möglicherweise ohne installierte
Sicherungsringe verpackt. In diesem Fall sollten Sie die
Kabel verlegen, bevor Sie die Sicherungsringe installieren.
• Nachdem Sie einen Sicherungsring mit einem Kabel
verbunden haben, vergewissern Sie sich, dass der Ring
sicher verbunden und der Dichtungsring richtig positioniert
ist, damit die Verbindung sicher ist.
an der Rückseite der Montagefläche
an der Rückseite des
HINWEIS
oder den mitgelieferten

Herstellen der Stromversorgung

Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Sie sollten die rote Leitung über die Zündung oder einen
anderen manuellen Schalter mit derselben Batterie verbinden,
um das Gerät ein- und auszuschalten.
1
Verlegen Sie das Netzkabel zwischen der Stromquelle und
dem Gerät.
2
Verbinden Sie die rote Stromleitung mit der Zündung oder
einem anderen manuellen Schalter, und verbinden Sie bei
Bedarf den Schalter mit dem Pluspol (+) der Batterie.
3 Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie oder der Masse.
4 Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie
in die
den Sicherungsring im Uhrzeigersinn, um ihn anzuziehen.
Netz-/NMEA ®
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung, mit NMEA 0183 Geräten sowie mit einer
Signalleuchte oder einem Signalhorn verbunden, um visuelle
oder akustische Warnungen abzugeben.
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen nach AWG 22
(0,33 mm²) verwenden.
• Dieses Kabel verfügt über einen NMEA 0183 Differenzial-
Eingang und -Ausgang.
Element Leitungsfarbe Funktion der Leitung
Rot
Schwarz
Blau
Grau
Braun
Violett
Orange
Gelb
Zusätzliche Hinweise zur Erdung
Bei den meisten Montagearten sollte keine weitere
Gehäuseerdung erforderlich sein. Sollte es zu Störungen
kommen, können Sie die Erdungsschraube am Gehäuse
verwenden, um das Gerät an die Wassererdung des Boots
anzuschließen. So können Störungen vermieden werden.
WARNUNG
0183 Kabel
Leistung
Masse (Stromversorgung und NMEA 0183)
NMEA 0183 TxA (Ausgang +)
NMEA 0183 TxB (Ausgang -)
NMEA 0183 RxA (Eingang +)
NMEA 0183 RxB (Eingang -)
Zubehör einschalten
Alarm, niedrig
3
