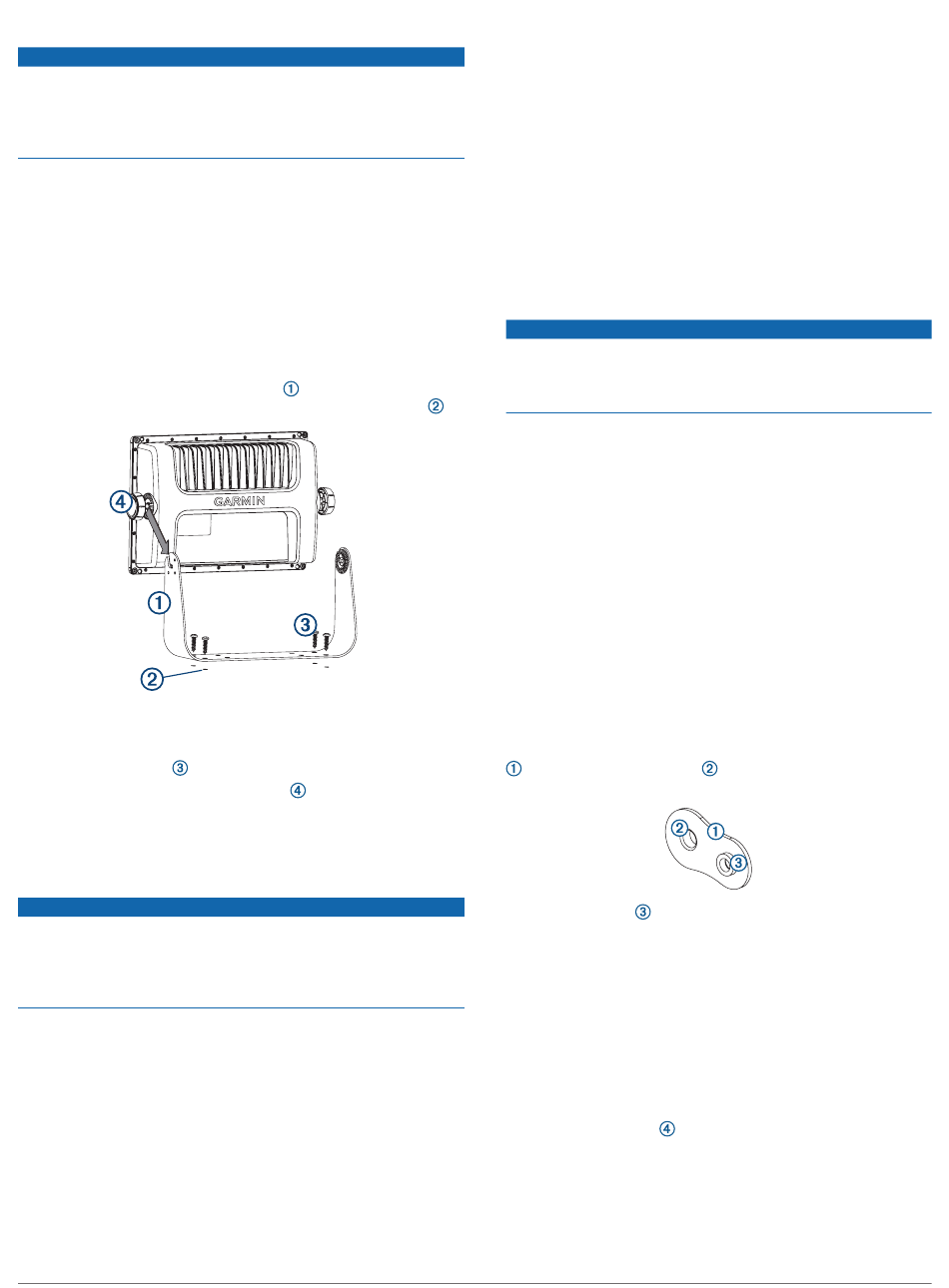

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
Die Befestigungsteile für die Montage mithilfe eines Haltebügels
(Schrauben und Unterlegscheiben bzw. Muttern,
Unterlegscheiben und Schrauben) sind nicht im Lieferumfang
enthalten. Die Bügelhalterung ist im Lieferumfang einiger Geräte
enthalten. Damit Sie das Gerät mit der Bügelhalterung
montieren können, müssen Sie bei Bedarf zunächst eine
Bügelhalterung erwerben. Außerdem müssen Sie
Befestigungsteile erwerben, die in die Bohrungen an der
Bügelhalterung passen und die Halterung sicher an der
jeweiligen Montagefläche befestigen. Die Größe der
Vorbohrungen richtet sich nach den erworbenen
Befestigungsteilen.
1
Verwenden Sie die Bügelhalterung
kennzeichnen Sie die Positionen der vier Vorbohrungen
2
Bringen Sie mit einem für die Befestigungsteile geeigneten
Bohrer die Vorbohrungen an.
3
Sichern Sie die Bügelhalterung mit den Befestigungsteilen an
der Montagefläche .
4
Bringen Sie die Befestigungsknöpfe
Geräts an.
5
Setzen Sie das Gerät in die Bügelhalterung ein, und ziehen
Sie die Befestigungsknöpfe der Bügelhalterung fest.
Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Je nach Material der Montagefläche gibt es
drei Möglichkeiten für Befestigungsteile.
• Sie können Vorbohrungen anbringen und Holzschrauben
verwenden.
• Sie können Löcher bohren und Annietmuttern sowie
Metallgewindeschrauben verwenden. Die Annietmuttern
können bei einer dünneren Montagefläche die Stabilität
steigern.
• Sie können Löcher stanzen und ein Gewinde schneiden und
Metallgewindeschrauben verwenden.
2
HINWEIS
als Schablone, und
an den Seiten des
HINWEIS
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2
Befestigen Sie die Schablone am Montageort.
3
Bringen Sie mit einem Bohrer von 13 mm (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4 Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Entfernen Sie bei Bedarf den Klickrand.
Verwenden Sie nach Möglichkeit ein Hebelwerkzeug aus
Kunststoff. Wenn Sie ein Hebelwerkzeug aus Metall
verwenden, z. B. einen Schraubendreher, könnten der
Klickrand und das Gerät beschädigt werden.
.
8
Wenn das Gerät ordnungsgemäß im Ausschnitt sitzt,
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die größeren Löcher der Schablone ausgerichtet sind.
9
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
10
Gehen Sie je nach Montagefläche folgendermaßen vor, um
die größeren Löcher zu bohren bzw. zu stanzen und zu
vernieten:
• Bei Verwendung von Holzschrauben bohren Sie Löcher
1
von 3,2 mm (
• Bei Verwendung von Annietmuttern und
Metallgewindeschrauben bohren Sie Löcher von 6 mm
1
( / Zoll) an den Positionen der größeren Löcher vor.
4
• Bei Verwendung von Metallgewindeschrauben ohne
Annietmutter stanzen Sie M4-Löcher, schneiden ein
Gewinde und fahren mit Schritt 18 fort.
11 Wenn Sie eine Annietmutter verwenden, beginnen Sie in
einer Ecke der Schablone und platzieren eine Annietmutter
über dem größeren Loch
gebohrt haben.
Das kleinere Loch
kleinere Loch der Schablone ausgerichtet sein.
12
Wenn das kleinere Loch auf der Annietmutter nicht auf das
kleinere Loch der Schablone ausgerichtet ist, kennzeichnen
Sie die neue Position für das Loch.
13
Wenn Sie eine Annietmutter verwenden, bohren Sie ein Loch
9
von 3,6 mm ( /
64
14
Wiederholen Sie die Schritte, um die Platzierung der übrigen
Annietmuttern und Löcher auf der Schablone zu überprüfen.
15
Entfernen Sie die Schablone von der Montagefläche.
16
Beginnen Sie in einer Ecke des Montageorts, und bringen
Sie eine Annietmutter
an, sodass die großen und kleinen Löcher aufeinander
ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch
passen.
1
HINWEIS
/ Zoll) und fahren mit Schritt 18 fort.
8
, das Sie im vorherigen Schritt
auf der Annietmutter sollte auf das
Zoll) an der Position des kleineren Lochs.
an der Rückseite der Montagefläche
/ Zoll) eine oder
