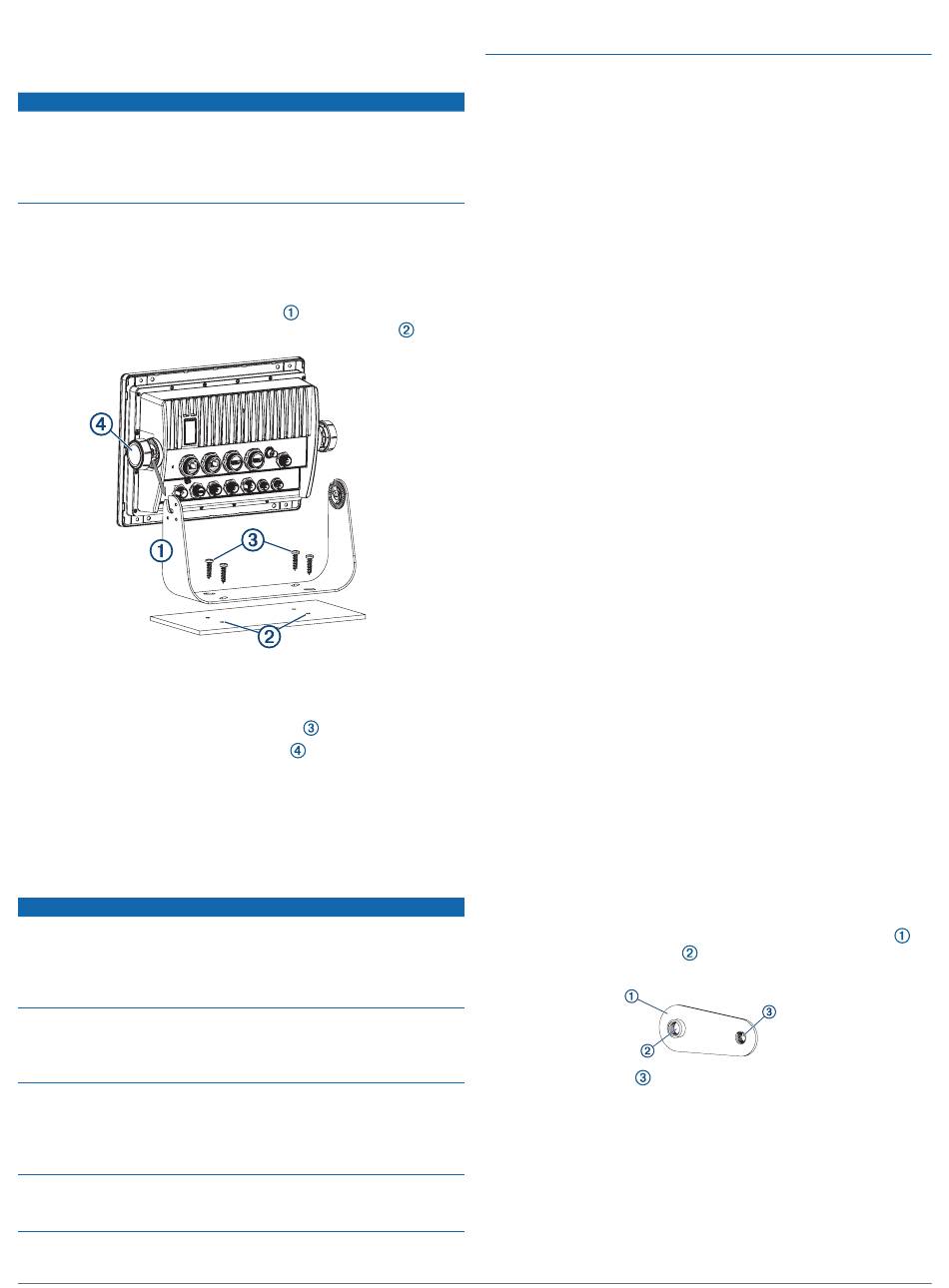

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
Sie können die Halterung verwenden, um das Gerät mithilfe
eines Haltebügels auf einer ebenen Oberfläche zu montieren.
Die Bügelhalterung und der Montagesatz sind im Lieferumfang
der 8x10- und 8x12-Modelle enthalten. Die Bügelhalterung kann
als Zubehör für die 8x16-Modelle erworben werden.
1
Verwenden Sie die Bügelhalterung
kennzeichnen Sie die Positionen der Vorbohrungen
2
Bringen Sie mit einem Bohrer (3 mm (1/8 Zoll)) die
Vorbohrungen an.
3
Befestigen Sie die Bügelhalterung mit den mitgelieferten
Unterlegscheiben und Holzschrauben
4
Bringen Sie die Befestigungsknöpfe
Geräts an.
5
Setzen Sie das Gerät in die Bügelhalterung ein, und ziehen
Sie die Befestigungsknöpfe fest.
6
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Anbringen des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Verwenden Sie bei der Montage des Geräts ausschließlich die
mitgelieferten Befestigungsteile. Bei der Verwendung von
Befestigungsteilen, die nicht im Lieferumfang des Geräts
enthalten waren, kann das Gerät beschädigt werden.
Verwenden Sie nur die mitgelieferten Schrauben für die
Montage des Geräts, um mögliche Schäden an der
Pulverbeschichtung zu vermeiden. Bei Verwendung von
Schrauben, die nicht aus dem Lieferumfang stammen, erlischt
die Garantie.
Der blaue Stoßschutz aus Gummi darf erst nach Abschluss der
Installation entfernt werden. Der Stoßschutz schützt das Gerät
vor Schäden während der Installation.
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts und zu den microSD
2
HINWEIS
als Schablone, und
an der Oberfläche.
an den Seiten des
HINWEIS
Speicherkartensteckplätzen mehr haben werden, legen Sie die
microSD Speicherkarte vor der Montage ein.
Die Schablone und Montageteile aus dem Lieferumfang können
für die bündige Montage des Geräts im Armaturenbrett
verwendet werden. Je nach Material der Montagefläche gibt es
drei Möglichkeiten für Befestigungsteile.
• Sie können Vorbohrungen anbringen und die mitgelieferten
Holzschrauben verwenden.
• Sie können Löcher bohren und die mitgelieferten
Annietmuttern und Metallgewindeschrauben verwenden. Die
Annietmuttern können bei einer dünneren Montagefläche die
Stabilität steigern.
• Sie können Löcher bohren, sie auf M4-Größe vernieten und
die mitgelieferten Metallgewindeschrauben verwenden.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
.
werden soll.
2
Befestigen Sie die Schablone am gewählten Ort.
3
Bringen Sie mit einem 14,6-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der durchgängigen Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
Wenn das Gerät ordnungsgemäß in den Ausschnitt passt,
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die größeren 6-mm-Löcher (
ausgerichtet sind.
8
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
9
Gehen Sie je nach Montagefläche folgendermaßen vor, um
die größeren Löcher zu bohren bzw. zu stanzen und zu
vernieten:
• Bringen Sie 3,2-mm-Vorbohrungen (
mitgelieferten Holzschrauben an, und fahren Sie mit
Schritt 18 fort.
• Bohren Sie 6 mm (
Annietmutter und die Metallgewindeschrauben aus dem
Lieferumfang.
• Bohren und vernieten Sie M4-Löcher für die mitgelieferten
Metallgewindeschrauben, und fahren Sie mit Schritt 18
fort.
10
Beginnen Sie bei Verwendung der Annietmuttern in einer
Ecke der Schablone, und bringen Sie eine Annietmutter
über dem größeren Loch
haben.
Das kleinere Loch
kleinere 3,6-mm-Loch (
sein.
11
Wenn das kleinere Loch auf der Annietmutter nicht auf das
kleinere Loch der Schablone ausgerichtet ist, kennzeichnen
Sie die neue Position für das Loch.
12
Wiederholen Sie die Schritte 10 und 11 für alle
Annietmuttern.
13
Bringen Sie mit einem 3,6-mm-Bohrer (
Löcher an.
9
/
Zoll) eine oder
16
1
/
Zoll) der Schablone
4
1
/
Zoll) für die
8
1
/
Zoll) große Löcher für die
4
an, das Sie in Schritt 9 gebohrt
auf der Annietmutter sollte auf das
9
/
Zoll) der Schablone ausgerichtet
64
9
/
in.) die kleineren
64
