Verbindungen Für Leuchte Und Horn - Garmin GPSMAP 7X2 PLUS Installationsanweisungen

Benutzerhandbuch des Kartenplotters im Abschnitt zu NMEA
0183.
• Eine Liste der zugelassenen NMEA 0183 Datensätze, die
vom Kartenplotter unterstützt werden, finden Sie im
Benutzerhandbuch des Kartenplotters.
Verbinden von NMEA 0183 Geräten

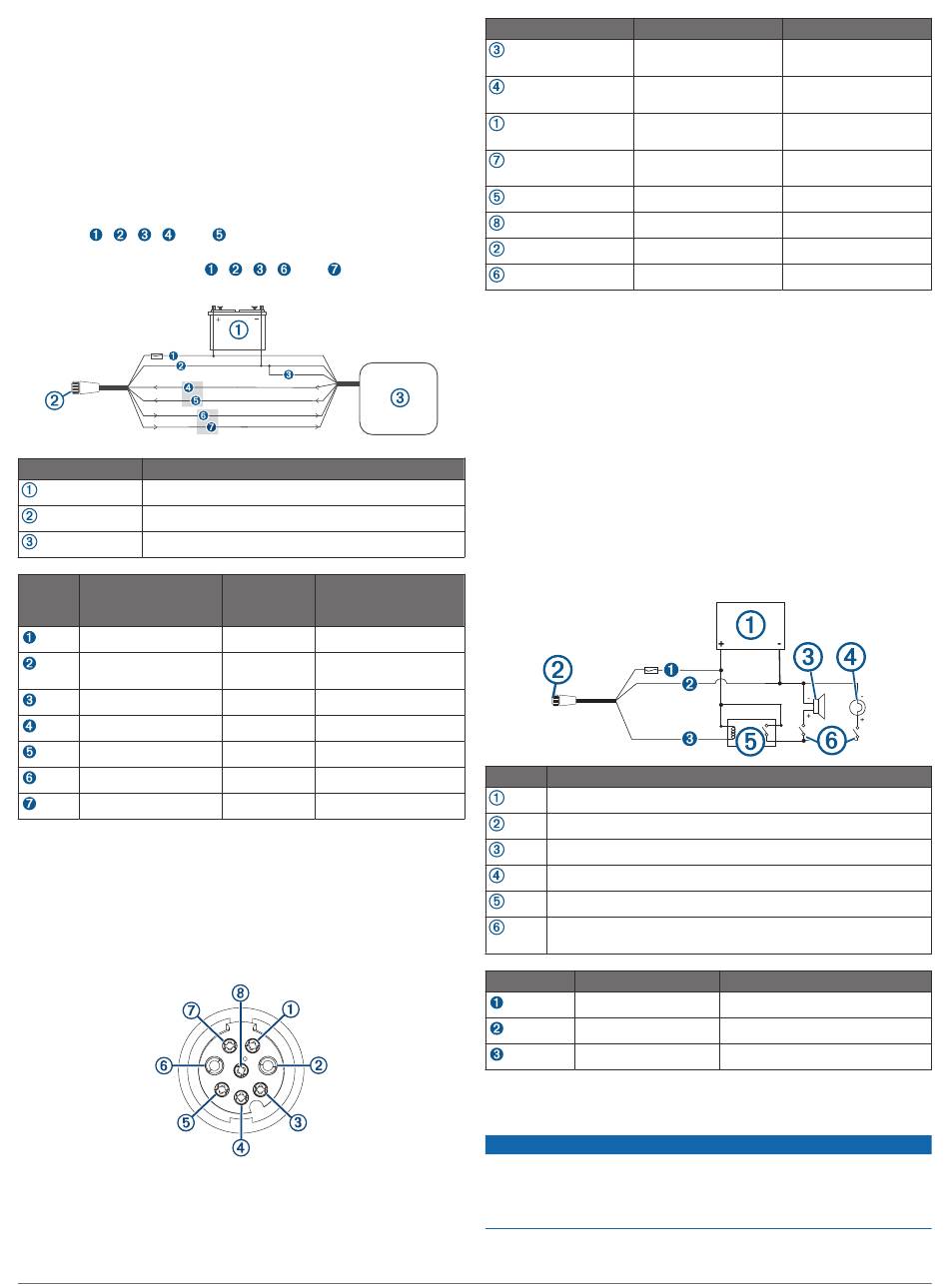

In diesem Schaltplan sind Verbindungen für die
Zweiwegekommunikation zum Senden und Empfangen von
Daten dargestellt. Dieser Plan kann auch für die
Einwegekommunikation verwendet werden. Für den Empfang
von Informationen von einem NMEA 0183 Gerät gelten die
Elemente , , , und
Geräts. Für das Senden von Informationen an ein NMEA 0183
Gerät gelten die Elemente
des Garmin Geräts.
Element Beschreibung
Stromversorgung
Netz-/NMEA 0183 Kabel
NMEA 0183 Gerät
Element Funktion der
Garmin Leitung
Leistung
Stromversorgung,
Masse
Daten, Masse
Rx/A (Eingang +)
Rx/B (Eingang -)
Tx/A (Ausgang +)
Tx/B (Ausgang -)
Wenn das NMEA 0183 Gerät nur über eine Eingangsleitung
(Rx) verfügt (nicht A, B, + oder -), schließen Sie die graue
Leitung nicht an.
Wenn das NMEA 0183 Gerät nur über eine Ausgangsleitung
(Tx) verfügt (nicht A, B, + oder -), verbinden Sie die violette
Leitung mit der Masse.
Pinbelegung des NMEA 0183 und Netzkabels
beim Verbinden des Garmin
, , , und beim Verbinden
Farbe der Funktion der Leitung
Garmin des NMEA 0183
Leitung Geräts
Rot Leistung
Schwarz Stromversorgung,
Masse
Schwarz Daten, Masse
Braun Tx/A (Ausgang +)
Violett Tx/B (Ausgang -)
Blau Rx/A (Eingang +)
Grau Rx/B (Eingang -)
Pin-Nummer Funktion der Leitung Leitungsfarbe
NMEA 0183 Tx/A
(Ausgang +)
NMEA 0183 Rx/A
(Eingang +)
NMEA 0183 Tx/B
(Ausgang -)
NMEA 0183 Rx/B
(Eingang -)
Alarm
Zubehör einschalten
Masse (Abschirmung) Schwarz
Fahrgestellnummer
Verbindungen für Leuchte und Horn
Das Gerät kann mit einer Leuchte, einem Horn oder beidem
verwendet werden, um ein akustisches oder optisches Signal
auszulösen, wenn der Kartenplotter eine Meldung anzeigt. Dies
ist optional, und die Alarmleitung muss nicht verwendet werden,
damit das Gerät ordnungsgemäß funktioniert. Beachten Sie
beim Verbinden des Geräts mit einer Leuchte oder einem Horn
folgende Hinweise:
• Beim Ertönen des Alarms schaltet der Alarmstromkreis in
einen Niederspannungszustand.
• Der maximale Strom beträgt 1 A. Zur Begrenzung des
Stroms vom Kartenplotter auf 1 A ist ein Relais erforderlich.
• Wenn Sie den optischen und akustischen Alarm manuell ein-
bzw. ausschalten möchten, können Sie einpolige Umschalter
installieren.
Element Beschreibung
Stromversorgung
Netzkabel
Horn
Leuchte
Relais (Spulenstrom, 1 A)
Wechselschalter zum Aktivieren und Deaktivieren von
Leuchten- oder Hornalarmen
Element Leitungsfarbe
Rot
Schwarz
Gelb
Hinweise zu Verbindungen mit J1939 Motornet-
zwerken
Zum Verhindern von Korrosion durch Feuchtigkeit müssen Sie
ein Garmin GPSMAP J1939 Zubehörkabel verwenden, wenn
Sie den Kartenplotter mit dem J1939 Motornetzwerk verbinden.
Bei Verwendung eines anderen Kabels erlischt die Garantie.
Blau
Braun
Grau
Violett
Gelb
Orange
Rot
Funktion der Leitung
Einschalttaste
Masse
Alarm
HINWEIS
5
