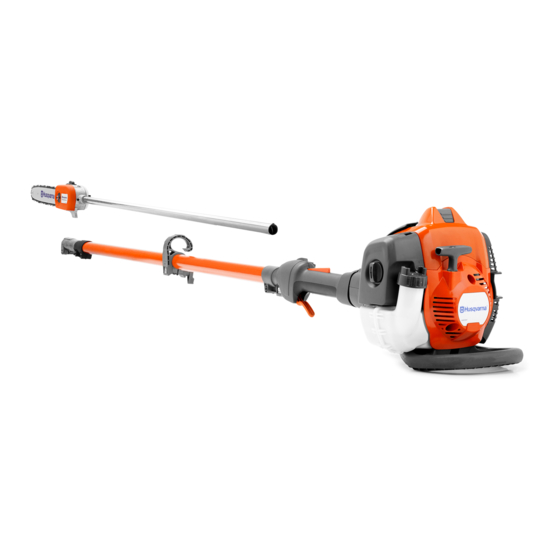

Husqvarna 525P4S Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Garten und Gartentechnik
  5. 525P4S
  6. Bedienungsanweisung
Husqvarna 525P4S Bedienungsanweisung

Husqvarna 525P4S Bedienungsanweisung

Vorschau ausblenden Andere Handbücher für 525P4S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 28

Quicklinks

Diese Anleitung herunterladen
EN
Operator's manual
DE
Bedienungsanweisung
FR
Manuel d'utilisation
NL
Gebruiksaanwijzing
SL
Navodila za uporabo
525P4S, 525P5S
2-27
28-55
56-83
84-111
112-137

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 525P4S

Inhaltszusammenfassung für Husqvarna 525P4S

  • Seite 1 525P4S, 525P5S Operator's manual 2-27 Bedienungsanweisung 28-55 Manuel d'utilisation 56-83 Gebruiksaanwijzing 84-111 Navodila za uporabo 112-137...

  • Seite 2: Inhaltsverzeichnis

    Contents Introduction..............2 Troubleshooting............23 Safety................4 Transportation, storage and disposal......23 Assembly................ 9 Technical data.............. 24 Operation..............11 Accessories..............25 Maintenance..............15 EC Declaration of Conformity........27 Introduction Intended use Only use the product with accessories that are approved Accessories on page 25 . by the manufacturer.

  • Seite 3: Symbols On The Product

    22. Hex key 23. Combination wrench 24. Combination wrench, chain tensioner 25. Harness 525P5S Chain oil. 26. Harness 525P4S 27. Shaft coupling 28. Impact guard Adjustment of the oil flow. 29. Spark plug cap and spark plug Direction of rotation, saw Symbols on the product chain.

  • Seite 4: Safety

    Euro V Emissions • the product is incorrectly repaired. • the product is repaired with parts that are not from the manufacturer or not approved by the WARNING: manufacturer. Tampering with the engine • the product has an accessory that is not from the voids the EU type-approval of this product.

  • Seite 5: Personal Protective Equipment

    m between the product and high-voltage power lines • Make sure that you can move safely and have a safe and/or any objects that are touching them. If have to stance. Examine the area around you for obstacles work within this safe distance you should always such as roots, rocks, branch and ditches.
  • Seite 6 If the safety devices are defective, speak to your • Use approved eye protection. If you use a visor, you Husqvarna servicing dealer. must also use approved protective goggles. Approved protective goggles must comply with the To do a check of the throttle trigger lockout ANSI Z87.1 standard in the USA or EN 166 in EU...
  • Seite 7 3. Push the throttle trigger lockout and make sure that it easier. The vibration damping system of the product goes back to its initial position when you release it. decreases the transfer of vibration between the engine unit and the shaft unit of the product. 1.

  • Seite 8: Fuel Safety

    • Do a visual check on the spark arrestor mesh. • Do not put the product or a fuel container where there is an open flame, spark or pilot light. Make sure that the storage area does not contain an open flame.

  • Seite 9: Assembly

    • Keep the correct depth gauge setting. Obey the • Do maintenance on the cutting equipment regularly instructions and use the recommended depth gauge and keep it correctly lubricated. If the saw chain is setting. not correctly lubricated, the risk of wear on the guide bar, saw chain and chain drive sprocket increases.
  • Seite 10 1. Put on the harness. 2. Hook the machine onto the harness support hook. 3. Adjust the length of the harness so that the support hook is roughly level with your right hip. 525P5S 525P4S 703 - 007 - 28.04.2021...

  • Seite 11: Operation

    Premixed fuel 3. Check that the product is in perfect working order. • Use Husqvarna premixed alkylate fuel for best 4. Check that all nuts and screws are tight. performance and extension of the engine life. This 5. Make sure the chain is adequately lubricated, refer fuel contains less harmful chemicals compared to To check the chain lubrication on page 22 .
  • Seite 12 To fill the fuel tank two-stroke oil. • If Husqvarna two-stroke oil is not available, use a 1. Clean the area around the fuel tank cap. two-stroke oil of good quality for air-cooled engines. 2. Shake the container and make sure that the fuel is Speak to your servicing dealer to select the correct fully mixed.
  • Seite 13 Cut large branches in sections so that you have better control over where they fall. • Use Husqvarna chain oil for maximum saw chain life and to minimise environmental damage. If Husqvarna chain oil is not available, we recommend you to use a standard chain oil.
  • Seite 14 • Use the stop at the base of the cutting head to 2. Move the choke control up into choke position. provide support during cutting. This will help prevent the cutting attachment from bouncing on the branch. WARNING: • Make an initial cut on the underside of the branch The saw chain will start before cutting through the branch.

  • Seite 15: Maintenance

    Note: To stop the product If the engine stops, do the procedure again. 1. Move the stop switch into the stop position to stop About the surface the engine. WARNING: Do not put parts of your body in the grey marked area. If you touch the grey marked area it can result in burns to the skin.
  • Seite 16 Maintenance Daily Weekly Monthly Examine the starter and the starter rope for damages. Examine the vibration damping elements for damages and cracks. Clean the outside of the spark plug. Remove it and do a check of the electrode To examine the spark plug gap.

  • Seite 17: Cooling System

    2. Remove the cover to the muffler. 3. Remove the screw holding the spark arrestor mesh. To examine the spark plug CAUTION: Always use the recommended spark plug type, refer to Technical data on page 24 . Incorrect spark plug type can cause damage to the product. •...

  • Seite 18: Two Piece-Shaft

    To clean the air filter CAUTION: An air filter that is damaged, very dirty, or soaked with fuel must always be replaced. Clean the air filter from dirt and dust regularly. This prevents carburetor malfunctions, starting problems, loss of engine power, wear to engine parts and more fuel consumption than usual.
  • Seite 19 Replace a worn or damaged guide bar or saw chain with 3. Clean the groove in the guide bar. the guide bar and saw chain combination recommended by Husqvarna. This is necessary to keep the safety Accessories on page functions of the product. Refer to 25 , for a list of replacement bar and chain combinations that we recommend.
  • Seite 20 Round file diameter. It is not easy to sharpen a saw chain correctly without General information about how to sharpen the the correct equipment. Use Husqvarna file gauge. This cutters will help you to keep maximum cutting performance. Do not use a blunt saw chain. If the saw chain is blunt,...
  • Seite 21 Filing equipment and filing angles Refer to on page 25 for information about which file and gauge that Husqvarna recommends for your saw chain. 2. Apply the file gauge correctly on to the cutter. Refer to the instruction supplied with the file gauge.
  • Seite 22 3. Lift the front of the guide bar and turn the chain 2. Fill with Husqvarna saw chain oil. tensioning screw. Use a wrench. 3. Attach the cap again. To check the chain lubrication 1. Check the chain lubrication each time you refuel.

  • Seite 23: Troubleshooting

    Troubleshooting The engine does not start Check Possible cause Procedure Stop switch. The stop switch is in the stop posi- Let an approved service agent re- tion. place the stop switch. Fuel tank. Incorrect fuel type. Drain the fuel tank and fill with cor- rect fuel.

  • Seite 24: Technical Data

    CAUTION: If the saw chain and 5. Do a complete servicing of the product. guide bar are not cleaned, they can become rigid or blocked. Technical data Technical data 525P4S 525P5S Engine Cylinder displacement, cm 25.4 25.4 Cylinder bore, mm Stroke, mm Recommended max.

  • Seite 25: Accessories

    The part numbers are given in the table below. Using Husqvarna file gauge will give you the correct If you do not know which saw chain you have on your filing angles. We recommend you to always use a product, turn to your servicing dealer.
  • Seite 26 0.025 in / 5/32 in / 4.0 mm 80° 30° 580 24 37-01 0.65 mm 0.025 in / S93G 5/32 in / 4.0 mm 60° 30° 587 80 90-01 0.65 mm 703 - 007 - 28.04.2021...

  • Seite 27: Ec Declaration Of Conformity

    Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, declares that the pole saws Husqvarna 525P4S and 525P5S with serial numbers dating from 2016 onwards (the year is clearly stated on the rating plate, followed by the serial number), comply with the requirements of the COUNCIL’S DIRECTIVE:...

  • Seite 28: Einleitung

    Inhalt Einleitung..............28 Fehlerbehebung............51 Sicherheit..............30 Transport, Lagerung und Entsorgung......52 Montage................36 Technische Angaben............ 52 Betrieb................38 Zubehör................ 53 Wartung................ 43 EU-Konformitätserklärung..........55 Einleitung Verwendungszweck Verwenden Sie das Gerät nur mit Zubehörteilen, die Zubehör auf Seite vom Hersteller genehmigt sind. Siehe Das Gerät wird für das Schneiden von Ästen und 53 .

  • Seite 29: Symbole Auf Dem Gerät

    Kraftstoff. 21. Transportschutz, Schiene 22. Inbusschlüssel 23. Gabel-Ringschlüssel 24. Kombischlüssel, Kettenspanner 25. Tragegurt 525P5S Kettenöl. 26. Tragegurt 525P4S 27. Führungsrohrverbindung 28. Stoßschutz Einstellen des Ölflusses. 29. Zündkappe und Zündkerze Drehrichtung, Sägekette. Symbole auf dem Gerät WARNUNG! Dieses Gerät ist gefährlich.

  • Seite 30: Sicherheit

    Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Distanz, über die Elektrizität übertragen werden kann.

  • Seite 31: Sicherheitshinweise Für Die Montage

    Lesen der Bedienungsanleitung über eine Elektrizität übertragen werden kann. Elektrizität kann Arbeitssituation oder einen Betriebsablauf unsicher auch durch Äste und andere Gegenstände fühlen, sprechen Sie mit einer Servicewerkstatt übertragen werden, besonders dann, wenn diese bevor Sie fortfahren. feucht sind. Mit dem Gerät immer einen Abstand von mindestens 10 m zu einer stromführenden Leitung •...

  • Seite 32: Persönliche Schutzausrüstung

    • Stellen Sie sich niemals direkt unter einen Ast, der • Erlauben Sie niemals Kindern, das Gerät zu gerade geschnitten wird. Dies kann zu schweren benutzen oder sich in seiner Nähe aufzuhalten. oder sogar tödlichen Verletzungen führen. Entfernen Sie stets die Zündkappe, wenn das Gerät ohne Aufsicht ist.

  • Seite 33: Sicherheitsvorrichtungen Am Gerät

    Sicherheitsvorrichtungen durch. Siehe auf Seite 43 . • Wenn die Sicherheitsvorrichtungen defekt sind, 5. Starten Sie das Gerät, und lassen Sie es mit Vollgas wenden Sie sich an Ihre Husqvarna- So starten Sie das Gerät auf Seite laufen. Siehe Servicewerkstatt. 42 .

  • Seite 34: Sicherer Umgang Mit Kraftstoff

    6. Lassen Sie den Gashebel los, und stellen Sie sicher, So prüfen Sie den Schalldämpfer dass die Schneidausrüstung stoppt. Wenn die Schneidausrüstung rotiert, während sich der Gashebel in Leerlaufstellung befindet, prüfen Sie die Wartung auf Seite Vergasereinstellungen. Siehe 43 . Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern.

  • Seite 35: Sicherheitshinweise Für Die Wartung

    • Mischen Sie den Kraftstoff weder im Innenbereich • Verwenden Sie zum Transportieren oder Einlagern noch in der Nähe einer Wärmequelle. des Kraftstoffs nur zugelassene Behälter. • Starten Sie das Gerät nicht, wenn sich Kraftstoff • Leeren Sie den Kraftstofftank, bevor Sie das Gerät oder Öl darauf befindet.

  • Seite 36: Montage

    So spannen Sie die Kette Sägekette, die beschädigt oder nicht korrekt Kettenantriebsrad. Siehe auf Seite 50 . geschärft ist, erhöht die Unfallgefahr. • Behalten Sie den korrekten Tiefenbegrenzerabstand • Führen Sie die Wartung der Schneidausrüstung bei. Befolgen Sie die Anweisungen und verwenden regelmäßig durch und sorgen Sie für eine korrekte Sie die empfohlene Tiefenbegrenzereinstellung.

  • Seite 37: So Bauen Sie Das Zweiteilige Führungsrohr Zusammen 525P5S

    Aufhänghaken etwa auf der Höhe Ihrer rechten Schienenmutter von Hand fest an. Hüfte befindet. 525P5S 525P4S 5. Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt.

  • Seite 38: Montage Des Stoßschutzes

    Montage des Stoßschutzes 4. Ziehen Sie den Drehknopf vollständig fest. 1. Montieren Sie die Schutzvorrichtung mit 3 Schrauben. So nehmen Sie das zweiteilige Führungsrohr auseinander 525P5S 2. Ziehen Sie die Schrauben auf 4 Nm an. 1. Drehen Sie den Knopf 3 Umdrehungen oder mehr, 3.

  • Seite 39: Kraftstoff

    Leistung Husqvarna Zweitaktöl. Sicherheitsvorrichtungen in Ordnung sind. Benutzen Sie nie ein Gerät, bei dem Teile fehlen oder das • Wenn Husqvarna Zweitaktöl nicht verfügbar ist, durch Änderungen von den technischen Vorschriften verwenden Sie ein qualitativ hochwertiges Zweitaktöl abweicht. für luftgekühlte Motoren. Wenden Sie sich an Ihren Kundendienst zur Auswahl der richtigen Ölsorte.

  • Seite 40: Achtung: Mischen Sie Kraftstoff

    Kettenschmierung an auf Seite 51 . Überfüllungsschutz. 3. Füllen Sie es in den Kraftstofftank. • Verwenden Sie Husqvarna-Kettenöl für maximale 4. Ziehen Sie den Tankdeckel vorsichtig fest. Sägekettenlebensdauer und um Umweltschäden zu minimieren. Wenn Husqvarna Kettenöl nicht 5. Bewegen Sie das Gerät vor dem Start mindestens verfügbar ist, empfehlen wir, ein Standardkettenöl zu...
  • Seite 41 • Nicht zu schnell arbeiten, sondern in • Verwenden Sie den Anschlag an der Unterseite des angemessenem Tempo vorwärts gehen, so dass alle Schneidkopfes, um während des Schneidens Halt zu Zweige zu einer gleichmäßigen Fläche geschnitten gewährleisten. Dadurch wird verhindert, dass die werden.

  • Seite 42: So Starten Sie Das Gerät

    2. Bewegen Sie den Choke-Hebel nach oben in die 8. Ziehen Sie ggf. wiederholt am Startseil, bis der Choke-Position. Motor anspringt. 9. Lassen Sie den Motor 10 Sekunden lang laufen. 10. Öffnen Sie den Gashebel langsam. 11. Stellen Sie sicher, dass der Motor einwandfrei läuft. Hinweis: Wenn der Motor stoppt, wiederholen Sie den Vorgang.

  • Seite 43: Wartung

    Wartung Einleitung Hinweis: Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Nachstehend folgen einige allgemeine Bedienungsanleitung beschrieben sind. Größere Wartungsanweisungen. Sollten Sie weitere Eingriffe sind von einer autorisierten Servicewerkstatt Informationen brauchen, wenden Sie sich bitte an Ihre auszuführen.

  • Seite 44: Wartung Des Schalldämpfers

    Wartung Wöchent- Täglich Monatlich lich Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß überprüfen. Der Austausch muss bei Bedarf von einer autorisierten Servicewerkstatt vorge- nommen werden. Die Zündkerze überprüfen. Die Zündkerze bei Bedarf ersetzen. Die dielektrische Welle auf verschlissene und beschädigte Bereiche prüfen. Das Gerät nicht verwenden, wenn die dielektrische Welle verschlissene oder beschä- digte Bereiche aufweist.

  • Seite 45: Luftfilter

    Zündkerzentyps kann zu Schäden am Gerät ACHTUNG: Weist das führen. Funkenfängernetz Schäden auf, muss es ausgewechselt werden. Benutzen Sie das • Überprüfen Sie die Zündkerze, wenn der Motor nur Gerät nicht, wenn das Funkenfängernetz auf schwache Leistung bringt, sich nur schwer starten dem Schalldämpfer fehlt oder defekt ist.

  • Seite 46: So Prüfen Sie Das Kettenantriebsrad

    1. Bewegen Sie den Drosselhebel nach oben, um die Drosselluftklappe zu schließen. 2. Nehmen Sie den Luftfilterdeckel und die Luftfilter ab. So prüfen Sie das Kettenantriebsrad 1. Regelmäßig den Verschleiß des Kettenantriebsrades kontrollieren. Austauschen, wenn das Rad unnormal verschlissen ist. 3.

  • Seite 47: So Prüfen Sie Die Führungsschiene

    Verletzungen führen. Tauschen Sie abgenutzte oder beschädigte Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von Führungsschienen und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts Zubehör auf Seite 53 ordnungsgemäß arbeiten. Unter finden Sie eine Liste der von uns empfohlenen Ersatzschienen-/Kettenkombinationen.

  • Seite 48: Allgemeine Informationen Zum Schärfen Der Zähne

    Regel am hinteren Ende der Führungsschiene • Loch für Kettenöl und Loch für Kettenspannzapfen. finden. Die Führungsschiene muss am Gerät ausgerichtet sein. • Anzahl Zähne des Umlenksterns (T). • Treibgliedbreite (mm) • Kettenteilung, Zoll. Der Abstand zwischen den Treibgliedern der Sägekette muss dem Abstand zwischen den Zähnen auf dem Umlenkstern und dem Kettenantriebsrad angepasst sein.

  • Seite 49: So Schärfen Sie Die Schneidezähne

    Allgemeine Informationen zum Anweisungen unter Seite 54 finden Sie Informationen dazu, welche Schärfen der Zähne auf Seite 48 . Wir empfehlen, den Feile und Lehre Husqvarna für Ihre Sägekette Tiefenbegrenzerabstand nach jeder dritten empfiehlt. Sägekettenschärfung einzustellen. 2. Wenden Sie die Feilenlehre richtig auf das Wir empfehlen die Verwendung unserer Schärflehre für...
  • Seite 50 Schraubenschlüssel. 1. Verwenden Sie eine Flachfeile und eine Schärflehre zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie nur die Husqvarna Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu erhalten. 4. Ziehen Sie die Sägekette fest, bis sie fest an der Führungsschiene sitzt, sich aber noch immer einfach...

  • Seite 51: Fehlerbehebung

    So überprüfen Sie die Kettenschmierung So passen Sie die Kettenschmierung an 1. Beim Tanken ist immer die Sägekettenschmierung WARNUNG: Stoppen Sie den Motor, zu kontrollieren. Die Führungsschienenspitze im bevor Sie Einstellungen an der Ölpumpe Abstand von etwa 20 cm (8 Zoll) auf einen festen, vornehmen.

  • Seite 52: Transport, Lagerung Und Entsorgung

    Verletzungen führen. aus. • Entfernen Sie die Zündkappe von der Zündkerze. • Befestigen Sie das Gerät während des Transports sicher. Technische Angaben Technische Daten 525P4S 525P5S Motor Hubraum, cm 25,4 25,4 Bohrung, mm Hub, mm Empfohlene max. Drehzahl U/min 11.000-12.000...

  • Seite 53: Zubehör

    525P4S 525P5S Zündanlage Zündkerze NGK BPMR8Y NGK BPMR8Y Elektrodenabstand, mm 0,65 0,65 Kraftstoff- und Schmiersystem Füllmenge Kraftstofftank, l/cm 0,5/500 0,5/500 Füllmenge Kraftstofftank, l/cm 0,2/200 0,2/200 Gewicht Ohne Kraftstoff, Schneidausrüstung und Schutz, kg Geräuschemissionen Schallleistungspegel, gemessen gemäß ISO 22868, dB (A) Schallpegel Äquivalenter Schalldruckpegel am Ohr des Bedieners, gemessen gemäß...

  • Seite 54: Feilausrüstung Und Feilwinkel

    Feilausrüstung und Feilwinkel Die Teilenummern können Sie der unten stehenden Tabelle entnehmen. Mithilfe der Husqvarna Schärflehre finden Sie stets den Wenn Sie nicht wissen, welche Sägekette Sie an Ihrem gewünschten Feilwinkel. Wir empfehlen, beim Schärfen Gerät haben, wenden Sie sich an Ihren Servicehändler.

  • Seite 55: Eu-Konformitätserklärung

    EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt hiermit, dass der Hochentaster Husqvarna 525P4S und 525P5S mit Seriennummer ab 2016 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entspricht: •...
