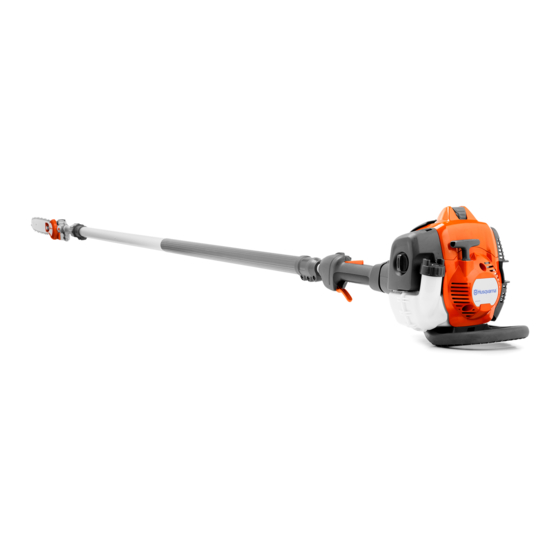

Husqvarna 525PT5S Bedienungsanweisung

Vorschau ausblenden Andere Handbücher für 525PT5S:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
FR
Manuel d'utilisation
NL
Gebruiksaanwijzing
DE
Bedienungsanweisung
525PT5S
2-28
29-54
55-82
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 525PT5S

Inhaltszusammenfassung für Husqvarna 525PT5S

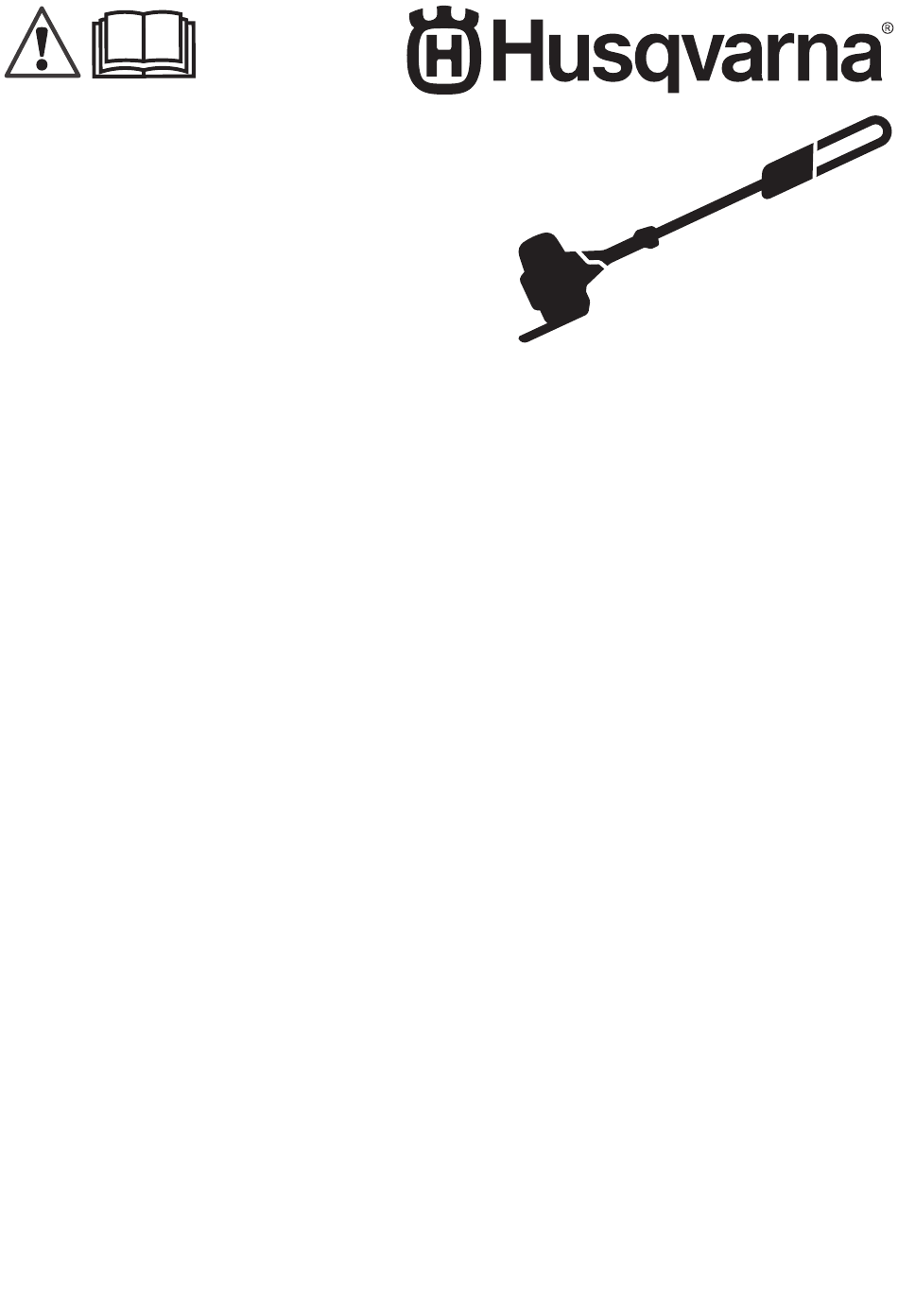

  • Seite 1 525PT5S Manuel d'utilisation 2-28 Gebruiksaanwijzing 29-54 Bedienungsanweisung 55-82...

  • Seite 55: Einleitung

    Inhalt Einleitung..............55 Fehlerbehebung............78 Sicherheit..............57 Transport, Lagerung und Entsorgung......78 Montage................63 Technische Angaben............ 79 Betrieb................65 Zubehör................ 80 Wartung................ 69 Konformitätserklärung...........82 Einleitung Verwendungszweck Verwenden Sie das Gerät nur mit Zubehörteilen, die Zubehör auf Seite vom Hersteller genehmigt sind. Siehe Das Gerät wird für das Schneiden von Ästen und 80 .

  • Seite 56: Symbole Auf Dem Gerät

    13. Gashebelsperre 14. Zündkappe und Zündkerze 15. Zylinderdeckel Tragen Sie robuste und rutschfeste Stiefel. 16. Starthandgriff 17. Stoßschutz 18. Kraftstofftank 19. Luftfilterdeckel Kraftstoff. 20. Kraftstoffpumpe 21. Choke-Hebel 22. Gashebel 23. Gashebel/Handschutz Kettenöl. 24. Bedienungsanleitung 25. Kabelbaum 26. Transportschutz, Schiene Einstellen des Ölflusses. 27.

  • Seite 57: Sicherheit

    Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Distanz, über die Elektrizität übertragen werden kann.

  • Seite 58: Sicherheitshinweise Für Die Montage

    und verstanden wird. Wenn Sie sich nach • Für Informationen über das Verwenden der Persönliche dem Lesen der Bedienungsanleitung über eine persönlichen Schutzausrüstung, siehe Schutzausrüstung auf Seite 59 . Arbeitssituation oder einen Betriebsablauf unsicher fühlen, sprechen Sie mit einem Servicehändler, •...

  • Seite 59: Persönliche Schutzausrüstung

    Tiere im Umkreis von 15 m aufhalten, wenn das • Niemals auf einer Leiter oder einem Hocker oder Gerät läuft. Sehen Sie sich stets um, bevor Sie in einer anderen, nicht ausreichend gesicherten sich mit dem Gerät umdrehen. Stoppen Sie das erhöhten Position stehend arbeiten.

  • Seite 60: Sicherheitsvorrichtungen Am Gerät

    Sicherheitsvorrichtungen durch. Siehe Sicherheitsvorrichtungen am Gerät auf Seite 60 . • Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt. 5. Starten Sie das Gerät, und lassen Sie es mit Vollgas So starten Sie das Gerät auf Seite laufen.

  • Seite 61: Sicherer Umgang Mit Kraftstoff

    2. Stellen Sie den Start-/Stopp-Schalter auf die Position Beachten Sie die örtlich geltenden Vorschriften und „Aus“ und stellen Sie sicher, dass der Motor zum Wartungsanweisungen. Stillstand kommt. • Führen Sie eine Sichtkontrolle auf Beschädigungen und Verformungen durch. So prüfen Sie das Antivibrationssystem •...

  • Seite 62: Sicherheitshinweise Für Die Wartung

    Sicherheitshinweise für die Wartung • Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten. WARNUNG: • Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist Lesen Sie die folgenden feuergefährlich, und die Dämpfe sind explosiv und Warnhinweise, bevor Sie das Gerät warten.

  • Seite 63: Montage

    • Behalten Sie den korrekten Tiefenbegrenzerabstand • Führen Sie die Wartung der Schneidausrüstung bei. Befolgen Sie die Anweisungen und verwenden regelmäßig durch und sorgen Sie für eine Sie die empfohlene Tiefenbegrenzereinstellung. korrekte Schmierung. Wenn die Sägekette ist nicht ordnungsgemäß geschmiert ist, erhöht sich die Gefahr von Verschleiß...

  • Seite 64: So Passen Sie Die Länge Der Welle An

    2. Montieren Sie die Schiene über den 6. Die Kette ist richtig gespannt, wenn sie an der Schienenbolzen. Die Schiene in der hintersten Schienenunterseite nicht durchhängt und noch Position aufsetzen. Legen Sie die Kette um das leicht von Hand durchgezogen werden kann. Die Kettenantriebsrad und in die Schienennut.

  • Seite 65: Betrieb

    Vor dem Betrieb Vorgemischter Kraftstoff des Gerätes müssen Sie die Sicherheitsinformationen lesen und • Verwenden Sie Husqvarna vorgemischten verstehen. Alkylatkraftstoff. Dies sorgt für die beste Leistung und eine Verlängerung der Lebensdauer des Motors. Kontrollpunkte vor dem Start Im Vergleich zu herkömmlichem Kraftstoff enthält dieser Kraftstoff weniger gesundheitsschädliche...

  • Seite 66: Achtung: Mischen Sie Kraftstoff

    Verwenden Sie für beste Ergebnisse und die beste Leistung Husqvarna Zweitaktöl. So füllen Sie den Kraftstofftank • Wenn Husqvarna Zweitaktöl nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges Zweitaktöl 1. Säubern Sie den Bereich rund um den Tankdeckel. für luftgekühlte Motoren. Wenden Sie sich an Ihren 2.

  • Seite 67: So Verwenden Sie Das Gerät

    Kettenschmierung an auf Seite 77 . • Verwenden Sie Husqvarna-Kettenöl für maximale Sägekettenlebensdauer und um Umweltschäden zu minimieren. Wenn Husqvarna Kettenöl nicht • Schneiden Sie große Äste in Abschnitte, damit Sie verfügbar ist, empfehlen wir, ein Standardkettenöl zu besser kontrollieren können, wo sie herunterfallen.

  • Seite 68: So Starten Sie Das Gerät

    • Machen Sie einen Anschnitt an der Unterseite 2. Bewegen Sie den Choke-Hebel nach oben in die des Astes, bevor Sie in den Ast schneiden. Choke-Position. Dadurch werden Risse in der Rinde verhindert, die zu einer Verlangsamung der Heilung und einem permanenten Schaden am Baum führen können.

  • Seite 69: So Stoppen Sie Das Produkt

    10. Öffnen Sie den Gashebel langsam. So stoppen Sie das Produkt 11. Stellen Sie sicher, dass der Motor einwandfrei läuft. 1. Legen Sie den Stoppschalter in die Stoppposition, Hinweis: Wenn der Motor stoppt, wiederholen um den Motor abzustellen. Sie den Vorgang. Über diese Oberfläche WARNUNG: Kein Körperteil darf auf...
  • Seite 70 Wartung Wöchent- Täglich Monatlich lich Die Sägekette auf sichtbare Risse in Nieten und Gliedern überprüfen. Kontrollie- ren, ob die Kette steif ist oder Nieten und Glieder außergewöhnlichen Verschleiß aufweisen. Den Bereich unter der Schutzabdeckung reinigen. Sicherstellen, dass alle Schrauben und Muttern fest angezogen sind. Motor, Kraftstofftank und Kraftstoffleitungen auf Undichtigkeiten überprüfen.

  • Seite 71: Wartung Des Schalldämpfers

    4. Drehen Sie die Leerlaufstellschraube gegen den 3. Entfernen Sie die Schraube zur Befestigung des Uhrzeigersinn, bis die Sägekette stehen bleibt. Funkenfängernetzes. Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in allen Stellungen gleichmäßig läuft. Die Leerlaufdrehzahl muss niedriger sein als die Geschwindigkeit, bei der sich die Sägekette zu drehen beginnt.

  • Seite 72: So Reinigen Sie Den Luftfilter

    • Fehlfunktionen des Vergasers. • Probleme beim Starten des Geräts. • Leistungsminderung. • Erhöhter Verschleiß von Motorteilen. • Zu hoher Kraftstoffverbrauch. So reinigen Sie den Luftfilter ACHTUNG: Ein beschädigter, stark verschmutzter oder mit Kraftstoff getränkter Luftfilter muss immer ausgetauscht werden. Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz.

  • Seite 73: So Prüfen Sie Das Kettenantriebsrad

    7. Achten Sie darauf, dass der Luftfilter trocken ist, 2. Prüfen Sie, ob sich an den Kanten der bevor Sie ihn wieder einbauen. Führungsschiene Grate gebildet haben. Entfernen Sie Grate mit einer Feile. So prüfen Sie das Kettenantriebsrad 1. Regelmäßig den Verschleiß des Kettenantriebsrades kontrollieren.

  • Seite 74: So Schärfen Sie Die Sägekette

    Verletzungen führen. Tauschen Sie abgenutzte oder beschädigte Führungsschienen und Sägeketten mit den von Husqvarna empfohlenen Kombinationen von Führungsschienen und Sägeketten aus. Dies ist notwendig, damit die Sicherheitsfunktionen des Geräts Zubehör auf Seite ordnungsgemäß arbeiten. Unter •...

  • Seite 75: So Schärfen Sie Die Schneidezähne

    Tiefenbegrenzerabstand einzuhalten. Ohne Hilfsmittel ist es nicht leicht, eine Sägekette Technische Angaben auf Seite 79 für weitere Siehe korrekt zu schärfen. Verwenden Sie Husqvarna Schärflehre. Dies hilft dabei, die maximale Schneidleistung aufrecht zu erhalten. 712 - 008 - 25.10.2022...

  • Seite 76: So Justieren Sie Die Tiefenbegrenzereinstellung

    Schraubenschlüssel. 1. Verwenden Sie eine Flachfeile und eine Schärflehre zum Einstellen des Tiefenbegrenzerabstands. Verwenden Sie nur die Husqvarna Schärflehre für den Tiefenbegrenzerabstand, um das korrekte Maß und den richtigen Winkel für den Tiefenbegrenzer zu 4. Ziehen Sie die Sägekette fest, bis sie fest an der erhalten.

  • Seite 77: So Passen Sie Die Kettenschmierung An

    Gabel-Ringschlüssel. Schienenkopfs. • Drehen Sie die Justierschraube im Uhrzeigersinn, um den Ölfluss zu verstärken. 2. Füllen Sie Husqvarna Kettenöl ein. 3. Bringen Sie die Kappe wieder an. • Drehen Sie die Justierschraube gegen den Uhrzeigersinn, um den Ölfluss zu verringern.

  • Seite 78: Fehlerbehebung

    Fehlerbehebung Der Motor springt nicht an Prüfung Mögliche Ursache Empfohlene Vorgehensweise Stoppschalter Der Stoppschalter ist in Stopppositi- Lassen Sie den Stoppschalter von ei- ner autorisierten Servicewerkstatt er- setzen. Kraftstofftank. Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus. Zündkerze und Zylinder. Die Zündkerze ist verschmutzt oder Stellen Sie sicher, dass die Zündker- nass.

  • Seite 79: Technische Angaben

    2. Zerlegen und reinigen Sie die Sägekette und die Nut der Führungsschiene. ACHTUNG: Wenn die Sägekette und die Führungsschiene nicht gereinigt Technische Angaben Technische Angaben 525PT5S Motor Hubraum, cm 25,4 Bohrung, mm Hub, mm Empfohlene max. Drehzahl U/min 11000–12000 Leerlaufdrehzahl, U/min 2800–3000...

  • Seite 80: Zubehör

    Kurze Welle, vorderer/hinterer Handgriff 6,3/5,3 Verlängerte Welle, vorderer/hinterer Handgriff 4,1/6,7 Zubehör Führungsschienen-/ Hinweis: Diese Führungsschiene weicht vom Sägekettenkombinationen Husqvarna-Standard ab und muss vom Typ A318 sein, um zum Gerät zu passen. Empfohlene Führungsschienen-/ Sägekettenkombination. Führungsschiene Sägekette Länge, Zoll/cm Neigung, Zoll Anzeige, Zoll/mm Länge, Treibglied, Nr.
  • Seite 81 0,025 Zoll/ 5/32 Zoll/4,0 mm 85° 30° 580 68 74-01 0,65 mm 712 - 008 - 25.10.2022...

  • Seite 82: Konformitätserklärung

    Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Hochentaster Marke Husqvarna Typ/Modell 525PT5S Identifizierung Seriennummern ab 2022 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung Beschreibung 2006/42/EG „Maschinenrichtlinie“ 2014/30/EG „EMV-Richtlinie“...
  • Seite 83 712 - 008 - 25.10.2022...
  • Seite 84 Instructions d’origine Originele instructies Originalanweisungen 1143381-20 2022-11-04...
