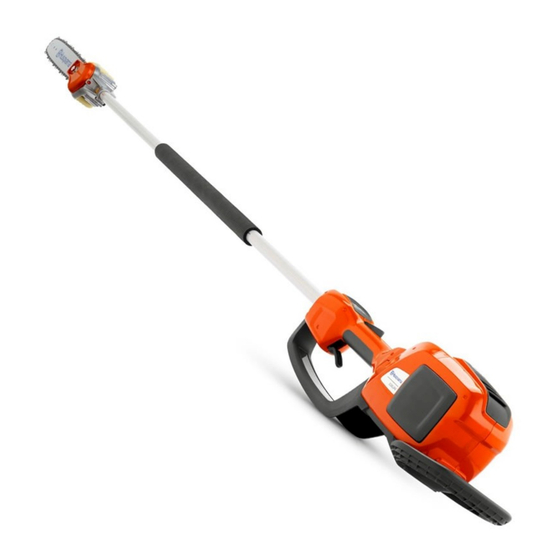

Husqvarna 536LiP4 Werkstatt-Handbuch

Vorschau ausblenden Andere Handbücher für 536LiP4:
Inhaltsverzeichnis

Werbung

Quicklinks

Werkstatthandbuch
536LiP4/530iP4,
536LiPT5/530iPT5,
536LiPX/530iPX
German

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 536LiP4

Inhaltszusammenfassung für Husqvarna 536LiP4

  • Seite 1 Werkstatthandbuch 536LiP4/530iP4, 536LiPT5/530iPT5, 536LiPX/530iPX German...

  • Seite 2: Inhaltsverzeichnis

    11 Fehlersuche – Anhang ......45 des Gashebels ........... 17 Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung z. B. von Form und Aussehen vor. 2 – German...

  • Seite 3: Einführung Und Sicherheitsvorschriften

    Abschnitt erklärt. Positionsverweise auf Bauteile in den Abbildungen sind mit A, B usw. bezeichnet. Die Abbildungen sind mit 1, 2 usw. nummeriert. Verwenden Sie stets Originalteile von Husqvarna: Die Positionsverweise und Abbildungsnummern • Original-Ersatzteile beginnen in jedem Abschnitt neu.

  • Seite 4: Allgemeine Anweisungen

    Blutkreislaufsystem eindringen, wodurch Lebensgefahr besteht. Dieses Symbol warnt vor Verwenden Sie während der Tests einen Verletzungen bei Nichtbeachtung der Gehörschutz. Anweisungen. 1.10 Einschränkungen Dieses Werkstatthandbuch dient vor allem der Reparatur der Hochentaster 536LiP4/530iP4, LiPT5/ iPT5, LiPX/iPX. 4 – German...

  • Seite 5: Technische Daten

    2 Technische Daten Gewicht ohne Akku Gewicht mit Akku (4,2 Ah) 536LiP4/530iP4 536LiPT/530iPT5 536LiPX/530iPX Kettengeschwindigkeit, normaler Betrieb, Kettengeschwindigkeit, U/min m/s savE, U/min m/s 14,6 536LiP4/530iP4 1/4" 536LiP4/530iP4 1/4" 536LiPT5/530iPT5 1/4" 536LiPT5/530iPT5 1/4" 14,6 14,6 536LiPX/530iPX 3/8 536LiPX/530iPX 3/8 5 – German...

  • Seite 6: Service Tool

    INSTRUCTION 3.2 Common Service Tool Das Common Service Tool (CST) ist ein Wartungswerkzeug für Produkte von Husqvarna und enthält den Diagnosewerkzeugsatz (583 89 71-01) sowie eine Software zur Installation auf einem PC. Wenn Sie das vorangegangene „Engine Diagnostic Tool – AutoTune™“ (576 69 23-01) besitzen, können Sie es durch Ergänzung mit dem „Adapterkabel für akkubetriebene Geräte“...

  • Seite 7: Servicedaten

    Servicedaten 4 Servicedaten 6 ~ 8 Nm 4 mm 3 ~ 4 Nm 10 mm Schlüssel Die Zahlen bei den verschraubten Komponenten entsprechen dem Anziehmoment in Nm. * Anziehmoment während der Überprüfung: 2,5 Nm Symbol an Stellen, die gefettet werden müssen. 7 –...
  • Seite 8 Servicedaten Servicedaten LiPX LiP4 LiPT5 8 – German...
  • Seite 9 Servicedaten Servicedaten LiPX: Seriennummer -20180200001, LiP4: Seriennummer -20174600001, LiPT5: Seriennummer -20174600122 LiPX, LiP4 LiPT5 9 – German...
  • Seite 10 Servicedaten Servicedaten LiPX/iPX: Seriennummer 20180200001-, LiP4/iP4: Seriennummer 20174600001-, LiPT5/iPT5: Seriennummer 20174600122- LiPX/iPX, LiP4/iP4 LiPT5/iPT5 10 – German...
  • Seite 11 Servicedaten Servicedaten 11 – German...

  • Seite 12: Diagnose Und Fehlerbehebung

    Diagnose und Fehlerbehebung 5 Diagnose und Fehlerbehebung 5.1 Entfernen des Akkus Drücken Sie die Arretierungen ein, und entfernen Sie den Akku. Siehe Abbildung 1. WARNUNG! Für Service-/Reparaturarbeiten muss der Akku immer entfernt werden und darf erst wieder eingesetzt werden, wenn der Hochentaster wieder vollständig montiert wurde! WARNUNG! Abb.

  • Seite 13: Fehlerbehebung Des Hauptschalters

    Für Produkte mit folgenden Seriennummern: -20180200001 (LiPX), -20174600001 (LiP4), -20174600122 (LiPT5). Siehe Abbildung 3. Der in professionellen Akkuprodukten von Husqvarna verwendete Schalter hat zwei Funktionen, der Kontrolleinheit und dem Motor Strom zuzuführen, und als Positionssensor für die variable Drehzahlregelung zu fungieren. Mit einem Widerstandsmessgerät können alle diese...

  • Seite 14: Fehlerbehebung Der Kontrolleinheit Bldc

    Diagnose und Fehlerbehebung 5.5 Fehlerbehebung der Kontrolleinheit BLDC Überprüfen Sie, ob die Steckklemmen und dazugehörigen Kabel nicht verbogen oder beschädigt sind. (A) 4,8 x 0,8 mm M-Phase (graues Kabel) (B) 4,8 x 0,8 mm M-Phase (schwarzes Kabel) (C) 4,8 x 0,8 mm M-Phase (rotes Kabel) Siehe Abbildung 5.

  • Seite 15: Ausbau Und Montage - Grundlagen

    Ausbau und Montage – Grundlagen 6 Ausbau und Montage – Grundlagen Im Folgenden sind die grundlegenden, auszuführenden Schritte beschrieben, bevor andere Reparaturarbeiten oder die endgültige Montage möglich sind. 6.1 Akku Drücken Sie die Arretierungen ein, und entfernen Sie den Akku. Siehe Abbildung 1. Nachdem die Montage abgeschlossen wurde, setzen Sie den Akku wieder ein.

  • Seite 16: Bedienhebel

    Ausbau und Montage – Grundlagen 6.4 Bedienhebel Legen Sie einen Gegenstand unter die andere Hälfte des Bedienhebels, sodass er sich nicht von der Welle löst. Siehe Abb. 4. Lösen Sie die Schrauben (6x) und entfernen Sie den Hebel. Siehe Abbildung 5. Der Einbau erfolgt in umgekehrter Reihenfolge zum Ausbau.

  • Seite 17: Sicherheitsausrüstung

    Sicherheitsausrüstung 7 Sicherheitsausrüstung 7.1 Ausbau der Gashebelsperre und des Gashebels Bauen Sie den Bedienhebel wie in „6 Ausbau und Montage – Grundlagen“ auf Seite 15 beschrieben aus. Entfernen Sie die Gashebelsperre und den Gashebel von ihren Befestigungen im Hebel. Siehe Abbildung 1. Abb.

  • Seite 18: Reparaturanweisungen

    Reparaturanweisungen 8 Reparaturanweisungen 8.1 Allgemeine Reparaturanweisungen HINWEIS! WARNUNG! Für Service-/Reparaturarbeiten muss Achten Sie vor dem Ausbau darauf, wie der Akku immer entfernt werden und Drähte, Teile usw. positioniert sind. Stellen darf erst wieder eingesetzt werden, Sie sicher, dass Sie diese korrekt ausrichten, wenn der Hochentaster wieder um ein Einklemmen zu verhindern, wenn der vollständig montiert wurde!
  • Seite 19 Reparaturanweisungen Bauen Sie die Schrauben aus, mit denen der Sägekopf an der Welle befestigt ist (2 Schrauben). Trennen Sie die Welle vorsichtig vom Sägekopf. Siehe Abbildung 5. Abb. 5 Ziehen Sie die Kabel nacheinander aus dem Sägekopf heraus. Siehe Abbildung 6. Abb.

  • Seite 20: Montage Des Motors

    Reparaturanweisungen Tauschen Sie die Dichtung zwischen Motor und Motorgehäuse aus. Siehe Abbildung 8. Reinigung und Überprüfung Reinigen und prüfen Sie den Motor. Der Motor muss immer mit einem neuen ersetzt werden, falls er beschädigt ist oder andere Anzeichen eines Defekts aufweist. Verwenden Sie stets Originalersatzteile.
  • Seite 21 Reparaturanweisungen Verbinden Sie die Kabel miteinander. Siehe Abbildung 11. Abb. 11 Montieren Sie die Kabelhalterung am Motor (1). Drücken Sie für eine einfachere Montage der Verkabelung die Welle (2) in der Sägekopf. Ziehen Sie die Schrauben per Hand fest (3). Siehe Abbildung 12.

  • Seite 22: Ausbau Des Öltanks

    Reparaturanweisungen Montieren Sie das Stirnrad, die Unterlegscheibe und den Sicherungsring. Verwenden Sie zum Montieren des Sicherungsrings eine Sicherungsringzange. Siehe Abbildung 15. Montieren Sie die Führungsschiene und die Kette. Montieren Sie die Motorabdeckung. Abb. 15 8.4 Ausbau des Öltanks Bauen Sie den Motor wie in „8.2 Ausbau des Motors“...

  • Seite 23: Ausbau Der Ölpumpe Und/Oder Des Kettenspanners, Asthakens

    Reparaturanweisungen 8.6 Ausbau der Ölpumpe und/oder des Kettenspanners, Asthakens Bauen Sie den Motor wie in „8.2 Ausbau des Motors“ auf Seite 18 beschrieben aus. Bauen Sie den Öltank wie in „8.4 Ausbau des Öltanks“ auf Seite 22 beschrieben aus. Entfernen Sie die Ölpumpe und den Ölschlauch aus der Nut.

  • Seite 24: Ausbau Der Welle Und Der Motorverkabelung (536Lip4/530Ip4, 536Lipx/530Ipx)

    Reparaturanweisungen 8.8 Ausbau der Welle und der Motorverkabelung (536LiP4/530iP4, 536LiPX/530iPX) Hinweis! Verwenden Sie das CST zur Überprüfung der Funktionen vor dem Ausbau. Bauen Sie Gashebelschutz, Griff und Akkugehäuse wie in „8.1 Allgemeine Reparaturanweisungen“ auf Seite 18 beschrieben aus. Bauen Sie die Klemme aus, mit der die Welle befestigt ist.

  • Seite 25: Montage Der Welle Und Der Motorverkabelung (536Lip4/530Ip4, 536Lipx/530Ipx)

    Reparaturanweisungen 8.9 Montage der Welle und der Motorverkabelung (536LiP4/530iP4, 536LiPX/530iPX) Führen Sie das Kabel in die Welle ein, beginnend an der Sägekopfseite. Drücken Sie die Kabel in den Steckverbinder. Stellen Sie sicher, dass die Flügel auf beiden Seiten des Steckverbinders leicht hervorstehen, sodass sie an den Seiten des Steckverbinders Abb.

  • Seite 26: Ausbau Der Welle Und Der Motorverkabelung (536Lipt5/530Ipt5)

    Reparaturanweisungen 8.10 Ausbau der Welle und der Motorverkabelung (536LiPT5/530iPT5) Hinweis! Verwenden Sie das CST zur Überprüfung der Funktionen vor dem Ausbau. Bauen Sie Gashebelschutz, Griff und Akkugehäuse wie in „8.1 Allgemeine Reparaturanweisungen“ auf Seite 18 beschrieben aus. Bauen Sie die Klemme aus, mit der die Welle Abb.
  • Seite 27 Reparaturanweisungen Beginnen Sie mit dem Teilen der Welle am Sägekopfende. Bauen Sie die Schraube in der inneren Welle aus. Lösen Sie die Arretierschraube, die die Verkabelung in Position hält. Ziehen Sie die Verkabelung etwas heraus und drehen Sie sie um 180°. Abb.

  • Seite 28: Montage Der Welle Und Der Motorverkabelung (536Lipt5/530Ipt5)

    Reparaturanweisungen 8.11 Montage der Welle und der Motorverkabelung (536LiPT5/530iPT5) Beginnen Sie mit der Verkabelung an der Sägekopfseite. Führen Sie das Kabel durch die innere Welle. Abb. 38 Führen Sie das Kabel in die Hülse, mit denen das Kabel an der inneren Welle gehalten ist. Siehe Abbildung 38.
  • Seite 29 Reparaturanweisungen Setzen Sie die Hülse in der unteren Welle ein. Führen Sie das Kabel durch die untere Welle. Drehen Sie die Verkabelung um 180°, sodass sie in der Hülse fixiert ist, und befestigen Sie sie lose mit einer Schraube. Siehe Abb. 42. Abb.

  • Seite 30: Austausch Des Emc-Filters

    Reparaturanweisungen 8.12 Austausch des EMC-Filters Hinweis! Verwenden Sie das CST zur Überprüfung der Funktionen vor dem Ausbau. Ersetzen Sie einen abgenutzten EMC-Filter immer durch einen neuen. Bauen Sie das Akkugehäuse wie in „6 Ausbau und Montage – Grundlagen“ auf Seite 15 beschrieben aus. Trennen Sie den Steckverbinder von der Kontrolleinheit.

  • Seite 31: Ausbau Des Hauptschalters

    Reparaturanweisungen 8.13 Ausbau des Hauptschalters Hinweis! Verwenden Sie das CST zur Überprüfung der Funktionen vor dem Ausbau. Für Produkte mit folgenden Seriennummern: -20180200001 (LiPX), -20174600001 (LiP4), -20174600122 (LiPT5). Bauen Sie den Bedienhebel wie in „6 Ausbau und Montage – Grundlagen“ auf Seite 15 beschrieben aus.

  • Seite 32: Reinigung Und Überprüfung Des Hauptschalters

    Reparaturanweisungen Für Produkte mit folgenden Seriennummern: 20180200001- (LiPX/iPX), 20174600001- (LiP4/ iP4), 20174600122- (LiPT5/iPT5). Bauen Sie den Bedienhebel wie in „6 Ausbau und Montage – Grundlagen“ auf Seite 15 beschrieben aus. Bauen Sie die Gashebelsperre und den Gashebel wie in „7.1 Ausbau der Gashebelsperre und des Gashebels“...

  • Seite 33: Montage Des Hauptschalters

    Reparaturanweisungen 8.15. Montage des Hauptschalters Für Produkte mit folgenden Seriennummern: -20180200001 (LiPX), -20174600001 (LiP4), -20174600122 (LiPT5). Verbinden Sie den Kontakt (C) mit dem Hauptschalter. Hinweis! Fetten Sie die Kontaktflächen und auch den Steckverbinder ein. Siehe Abbildung 56. Schließen Sie das Kabel (A) an und setzen Sie Abb.

  • Seite 34: Ausbau Der Kontrolleinheit

    Bauen Sie die Welle und die Motorverkabelung wie in „8.8 Ausbau der Welle und der Motorverkabelung Abb. 61 (536LiP4/530iP4, 536LiPX/530iPX)“ auf Seite 24 und „8.10 Ausbau der Welle und der Motorverkabelung (536LiPT5/530iPT5)“ auf Seite 26 beschrieben aus. Nehmen Sie den Hauptschalter heraus und trennen Sie den Steckverbinder (B) und das Kabel (A).
  • Seite 35 Gashebels“ auf Seite 17 beschrieben aus. Bauen Sie die Welle und die Motorverkabelung wie in „8.8 Ausbau der Welle und der Motorverkabelung (536LiP4/530iP4, 536LiPX/530iPX)“ auf Seite 24 und „8.10 Ausbau der Welle und der Motorverkabelung (536LiPT5/530iPT5)“ auf Seite 26 beschrieben aus.

  • Seite 36: Reinigung Und Überprüfung Der Kabel Für Die Kontrolleinheit

    Reparaturanweisungen 8.17 Reinigung und Überprüfung der Kabel für die Kontrolleinheit Reinigen und überprüfen Sie alle Teile des Seilzugs. Die Kabel müssen immer durch neue ersetzt werden, wenn sie Risse oder andere Anzeichen einer Beschädigung aufweisen. Verwenden Sie stets Originalersatzteile. 36 – German...

  • Seite 37: Montage Der Kontrolleinheit - Alle Modelle

    Reparaturanweisungen 8.18 Montage der Kontrolleinheit – alle Modelle Wir empfehlen, die Kontrolleinheit auszubauen, bevor Sie die Kabel für die Kontrolleinheit montieren, siehe „8.19 Ausbau der Kontrolleinheit“ auf Seite 39. Für Produkte mit folgenden Seriennummern: -20180200001 (LiPX), -20174600001 (LiP4), -20174600122 (LiPT5). Schließen Sie den Steckverbinder an die Kontrolleinheit an.
  • Seite 38 Reparaturanweisungen Für Produkte mit folgenden Seriennummern: 20180200001- (LiPX/iPX), 20174600001- (LiP4/ iP4), 20174600122- (LiPT5/iPT5). Schließen Sie den Steckverbinder an den Hauptschalter an, und platzieren Sie die Teile im Bedienhebel. Siehe Abbildung 67. Legen Sie die Verkabelung in der richtigen Position in den Bedienhebel ein. Stellen Sie sicher, dass sie sich außerhalb von (A) und innerhalb von (B) befindet.

  • Seite 39: Ausbau Der Kontrolleinheit

    Reparaturanweisungen 8.19 Ausbau der Kontrolleinheit Hinweis! Verwenden Sie das CST zur Überprüfung der Funktionen vor dem Ausbau. Bauen Sie das Akkugehäuse wie in „6 Ausbau und Montage – Grundlagen“ auf Seite 15 beschrieben aus. Trennen Sie den Steckverbinder vom Motor. Lösen Sie die Schrauben (G) an der Kontrolleinheit und die Schrauben (H) am Batteriekontakt und nehmen Sie die gesamte Einheit sowie den Lüfter...

  • Seite 40: Montage Der Kontrolleinheit

    Reparaturanweisungen 8.20 Montage der Kontrolleinheit Verbinden Sie den Steckverbinder vom Motor mit der Kontrolleinheit. Schließen Sie den Steckverbinder (D) an die Kontrolleinheit für Tastatur, Lüfter und Hauptschalter an. Achten Sie darauf, dass der Steckverbinder fest in der Kontrolleinheit sitzt. • Stellen Sie sicher, dass sie einrastet.

  • Seite 41: Austausch Des Griffs

    Reparaturanweisungen 8.21 Austausch des Griffs Lösen Sie den Knauf per Hand und entfernen Sie die Teile von der Welle. Bringen Sie die neuen Teile zwischen dem Distanzstück und der Welle an. Siehe Abbildung 74. Abb. 74 41 – German...

  • Seite 42: Fehlersuche

    Fehlersuche – 536 LiPX/LiP4/LiPT5 9 Fehlersuche Schließen Sie das Gerät vor der Fehlersuche an das CST an, und stellen Sie sicher, dass das Produkt mit der neuesten Firmware aktualisiert wurde. Symptom Mögliche Ursachen Empfohlene Maßnahmen Das Gerät lässt sich nicht Akku defekt 1.
  • Seite 43 Fehlersuche – 536 LiPX/LiP4/LiPT5 Warndreieck leuchtet durchgehend Temperatur zu hoch 1. Warten Sie, bis das Gerät auf der Tastatur. abgekühlt ist (min. 5 Minuten). Temperatur der Kontrolleinheit oder 2. Stellen Sie sicher, dass weder das des Akkus zu niedrig Produkt noch der Akku kälter ist als -10 °C.

  • Seite 44: Fehlersuche - Akku Und Ladegerät

    Fehlersuche – Akku und Ladegerät 10 Fehlersuche – Akku und Ladegerät Symptom Mögliche Ursachen Empfohlene Maßnahmen Nach dem Drücken der Statustaste Akku defekt Batterie austauschen. leuchten keine LEDs am Akku auf. Ein rotes Warndreieck leuchtet am Akku defekt Batterie austauschen. Akku, wenn die Statustaste gedrückt wird.

  • Seite 45: Fehlersuche - Anhang

    Fehlersuche – Anhang 11 Fehlersuche – Anhang Stromanschlüsse Stellen Sie sicher, dass die Anschlüsse frei von Schmutz und die Metallflächen nicht beschädigt sind. Achten Sie besonders auf die Anschlusslaschen. Der grundlegende Aufbau der Stromanschlüsse ist beim Produkt, beim Akku und beim Ladegerät gleich.
  • Seite 46 Fehlersuche – Anhang Für Produkte mit folgenden Seriennummern: -20180200001 (LiPX), -20174600001 (LiP4), -20174600122 (LiPT5). Fetten Sie die Kontaktflächen und auch den Steckverbinder ein. Für Produkte mit folgenden Seriennummern: 20180200001- (LiPX/iPX), 20174600001- (LiP4/ iP4), 20174600122- (LiPT5/iPT5). Kein Schmierfett erforderlich. 46 – German...

  • Seite 47: Anschlüsse Für Den Motor Und Die Stromversorgung

    Fehlersuche – Anhang 4. Kommunikationskabel Stellen Sie sicher, dass die drei kleinen Kommunikationskabel nicht lose oder beschädigt sind. 5. Anschlüsse für den Motor und die Stromversorgung Stellen Sie sicher, dass die drei Anschlüsse des Motors und die beiden Anschlüsse für die Stromversorgung richtig mit dem jeweiligen Kunststoffgehäuse verbunden sind.
  • Seite 48 115 83 57-51 2018-10-11...
