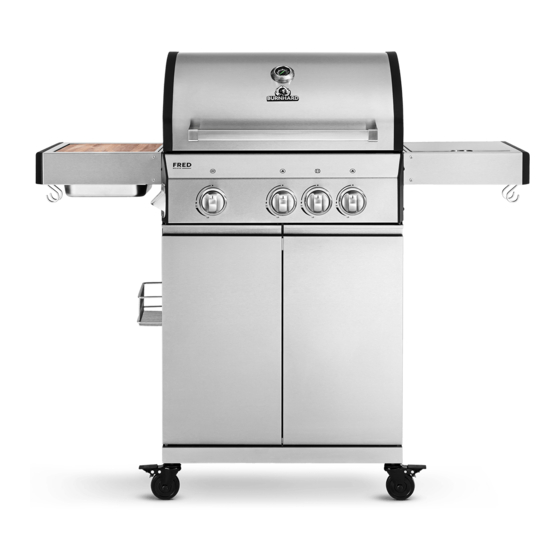

Burnhard Fred Deluxe Bedienungsanleitung
3-brenner gasgrill
Vorschau ausblenden
Andere Handbücher für Fred Deluxe:
- Bedienungsanleitung (60 Seiten) ,
- Bedienungsanleitung (60 Seiten) ,
- Bedienungsanleitung (84 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Burnhard Fred Deluxe
Inhaltszusammenfassung für Burnhard Fred Deluxe
- Seite 1 3-BRENNER GASGRILL fRed deluxe 3 - BURNER GAS GRILL FRED DELUXE...
-
Seite 2: Inhaltsverzeichnis
INHALT 3 - BRENNER GASGRILL FRED DELUXE Technische Daten Sicherheitshinweise Lieferumfang/Teilebeschreibung Gasgrill aufbauen Gasflasche anschliessen Gasgrill betreiben Gasgrill reinigen Regelmässige Wartung Fehlerbehebung Gasgrill aufbewahren Kundenservice Entsorgung/Umweltschutz... - Seite 3 CONTENT 3 - BURNER GAS GRILL FRED DELUXE Technical data Safety instructions Equipment delivered/Description of components Assembling the gas grill Connecting the gas cylinder Operating the gas grill Cleaning the gas grill Regular maintenance Troubleshooting Storing the gas grill Customer Service...
-
Seite 4: Technische Daten
TECHNISCHE DATEN Leistung: 7 kW (2 Hauptbrenner), 3,5 kW (Infrarot-Keramikbrenner), 3 kW (Seitenkochfeld) Maße (B/H/T): 130 x 115 x 55 cm Gewicht: ca. 36 kg Nennwärmebelastung (HO) Brenner: 13,5 kW Anschlusswert Brenner: 982 g/h Ausgangsdruck: 50 mbar Gasart: Butan (G30) und Propan (G31) Geräteklasse: I3B/P(50) Ausstattung:... -
Seite 5: Gerät Auspacken
GERÄT AUSPACKEN Gefahr für Kinder. Lebensgefahr durch Ersticken/Verschlucken. Halte das Verpackungsmaterial von Kin- dern fern. Entsorge es sofort. Bewahre Kleinteile außerhalb deren Reichweite auf. GASANLAGE ANSCHLIESSEN Brand- und Explosionsgefahr • Dieser Gasgrill darf nur mit einem Druckregler betrieben werden. Der beiliegende Druckregler ist für den Betrieb mit Flüssiggas werkseitig korrekt eingestellt. -
Seite 6: Gasgrill Warten
• Die Flächen des Gasgrills werden während des • Drehe bei einer Störung oder bei Gasaustritt Betriebes sehr heiß. Warne umstehende Perso- sofort das Ventil der Gasflasche zu. nen und halte Kinder vom Gasgrill fern. • Vor jedem Stellplatzwechsel muss der Grill aus- •... -
Seite 7: Aufbewahrungshinweise
Maßnahmen nach schweren Verbrennungen oder Verbrühungen • Es besteht akute Gefahr einer Unterkühlung und eines Schocks. Rufe sofort den Rettungsdienst! • Brennende Kleider sofort mit Wasser löschen oder die Flammen mit einer dicken Decke ersticken. • Bei Verbrennungen: Kleidung am Körper lassen. •... -
Seite 8: Lieferumfang/Teilebeschreibung
LIEFERUMFANG/TEILEBESCHREIBUNG... - Seite 9 Ref. Beschreibung Menge Deckel Deckelthermometer Schraube Deckelscharnier Deckelgriff Deckelpuffer Warmhalterost Grillrost Flammenverteiler Klemmfeder Edelstahlbrenner Rückwand Brennkammer Halterung Fettauffangschale Fettauffangschale Fettablaufblech Strebe Abdeckung Seitenkochfeld Abdeckung Seitenkochfeld Stövchen Seitenkochfeld Brenner Seitenkochfeld Unterblech Seitenkochfeld Gasanschlusshalterung Seitenkochfeld Zünderkabel Seitenkochfeld Zünder Seitenkochfeld Gasleitung Seitenbrenner Seitentisch (rechts) Blende Seitentisch (rechts) Seitenwand Unterschrank (links) Türmagnet...
- Seite 10 Basis Kontrollknopf Kontrollknopf (Regler) Blende Kontrollpanel (rechts) Blende Kontrollpanel (links) Türscharnier Front Kontrollpanel Gasverbindung Halterung Gasverbindung Wellrohr Gasverbindung Gasrohr Hauptgasventil Gasventil Seitenkochfeld Isolierungsblech Brennkammer Befestigungsplatte Kontrollpanel (links) Befestigungsplatte Kontrollpanel (rechts) Holzschneidebrett Gewürz- und Saucenhalterung Infrarot-Keramikbrenner Food Container Scharnier Seitentisch (rechts) Halterung Seitentisch Scharnier Seitentisch (links) Halterung Gasflasche...
-
Seite 11: Gasgrill Aufbauen
GASGRILL AUFBAUEN Verletzungsgefahr Der Gasgrill hat teilweise scharfe Kanten. Trage während der Montage Sicherheitshandschuhe, um Schnittverletzungen vorzubeugen. Entferne vor Beginn der Montage alle Verpackungsmaterialien und die Schutzfolien von den Einzelteilen. - Seite 12 4 X B 4 X A...
- Seite 13 4 X B 8 X B 4 X D...
- Seite 15 Der Gasanschluss ist für den Transport mit einem Kabelbinder unter der Konsole befes- tigt. Löse den Kabelbinder und schraube den Gasanschluss an die Seitenwand des Grills.
- Seite 18 ACHTUNG: Der Grill strahlt Hitze ab. Stelle den Grill nie direkt an Glasfronten, Wände, Pflanzen etc. Der minimale Abstand zu Objekten jeder Art beträgt: Nach hinten: 60 cm Zur Seite: 50 cm Nach oben: 100 cm 100 cm 50 cm 60 cm 50 cm...
-
Seite 19: Gasflasche Anschliessen
GASFLASCHE ANSCHLIESSEN Brand- und Explosionsgefahr Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen der Norm, die für das jeweilige Land gilt, in das der Grill geliefert wird: • Gasschlauch (vormontiert): CE-anerkannte Schlauchleitung ausreichender Länge (max. 1,5 m), die eine knickfreie Montage erlaubt. -
Seite 20: Energiespartipps
LECKTEST • Sprühe alle Dichtstellen mit handelsüblichem Lecksuchspray ein oder pinsele sie mit Seifenwasser (Verhältnis: 1 Teil Seife auf 3 Teile Wasser) ein. • Drehe das Ventil der Gasflasche auf. An undichten Stellen zeigen sich Blasen. • Drehe das Ventil der Gasflasche wieder zu. •... -
Seite 21: Gasgrill Betreiben
GASGRILL BETREIBEN Bevor du auf dem Gasgrill das erste Mal grillst, solltest du unbedingt vorab mit einem feuchten Tuch über die Oberfläche des Deckels sowie die äußeren Teile der Brennkammer wischen. So verhinderst du, dass etwaige Rückstände aus der Produktion einbrennen können. Lasse die Brenner vor der Erstnutzung 40 Minuten ohne Grillgut einbrennen. -
Seite 22: Verwendung Des Seitenkochfelds
VERWENDUNG DES SEITENKOCHFELDS Verfahre zum Zünden des Seitenkochfelds genauso, wie bei den Edelstahlbrennern in der Grillkammer. ACHTUNG: Den Deckel des Seitenkochfelds vor dem Zünden immer öffnen. Den Regler für das Seitenkochfeld gedrückt gegen den Uhrzeigersinn drehen, bis das Gas strömt. 2. -
Seite 23: Pflege Von Gussrosten
PFLEGE VON GUSSROSTEN Die Gussroste des Gasgrills sind emailliert. Diese Schicht schützt vor Flugrost und lässt Lebensmittel nicht am Rost kleben. Trotz dieser Schutzschicht können die Roste Fett und Feuchtigkeit aufnehmen und wieder abgeben. Darum empfiehlt es sich, auch diese Roste einzubrennen. GUSSROSTE EINBRENNEN Grillroste aus Gusseisen müssen eingebrannt werden, um das Metall vor Rost zu schützen und eine nicht haftende Oberfläche herzustellen. -
Seite 24: Regelmässige Wartung
REGELMÄSSIGE WARTUNG Nach dem Grillen solltest du den Grill direkt für das nächste Grillen vorbereiten. Lasse den Grill auf voller Hitze mit geschlossenem Deckel ausbrennen (ohne jegliches Grillgut), um Rückstände von Grillgut und Fett auf den Rosten zu verbrennen und anschließend durch Abbürsten zu beseitigen. Gehe dazu folgendermaßen vor: Alle Speisen vom Grillrost entfernen, den Grill auf höchste Stufe stellen und bei geschlossenem Deckel die Flammen 15-30 Minuten brennen lassen, bis kein Rauch mehr aus dem Grill steigt. -
Seite 25: Fehlerbehebung
FEHLERBEHEBUNG Problem Mögliche Ursache Lösung Neue Gasflasche Gasflasche ist leer anschließen Druckminderer Defekter Druckminderer im Fachhandel Brenner zünden nicht überprüfen lassen Fremdkörper im Brenner Brenner säubern Fremdkörper im Zündsystem Zündung und Schlauch säubern oder Schlauch Kleine Flamme oder Ver- puffung im Brenner (knal- Brenner und Zündung Fremdkörper im Brenner lendes oder fauchendes... -
Seite 26: Kundenservice
Kundenservice: Kostenlose Hotline für Deutschland/Österreich: 0800 270 70 27 E-Mail: service@burnhard.de Internet: www. burnhard.de ENTSORGUNG/UMWELTSCHUTZ Unsere Produkte werden mit hohem Qualitätsanspruch hergestellt und sind für eine lange Le- bensdauer ausgelegt. Regelmäßige Wartung und Pflege tragen dazu bei, die Nutzungsdauer zu verlängern. -
Seite 52: Service-Hotline
IMPRESSUM Aufbau- und Bedienungsanleitung 3-Brenner Gasgrill FRED Deluxe Art-Nr.: 941045 Druck- und Satzfehler vorbehalten. Copyright © BURNHARD c/o Springlane GmbH Reisholzer Werftstraße 25a 40589 Düsseldorf, Germany Telefon: +49 (0)211 749 55 10 Telefax: +49 (0)211 749 55 11 0 E-Mail: info@burnhard.de www.burnhard.de...
