Inhaltszusammenfassung für Burnhard FRED

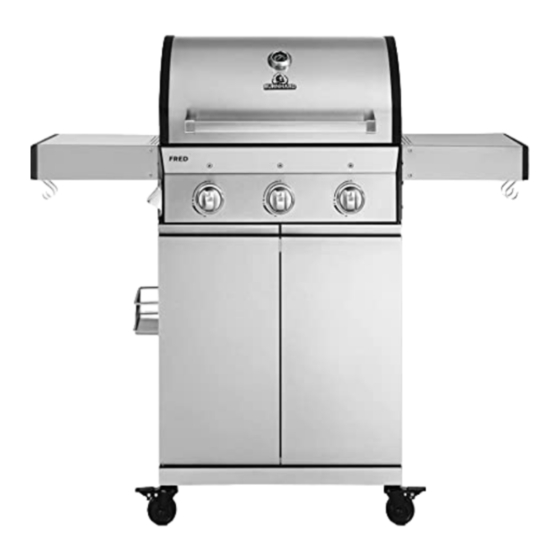

- Seite 1 3-BRENNER GASGRILL fred 3 - BURNER GAS GRILL FRED...
-
Seite 2: Inhaltsverzeichnis
INHALT 3 - BRENNER GASGRILL FRED BASIC Technische Daten Sicherheitshinweise Lieferumfang/Teilebeschreibung Gasgrill aufbauen Gasflasche anschließen Gasgrill betreiben Gasgrill reinigen Regelmäßige Wartung Fehlerbehebung Gasgrill aufbewahren Kundenservice Entsorgung/Umweltschutz... - Seite 3 CONTENT 3 - BURNER GAS GRILL FRED BASIC Technical specifications Safety instructions Parts delivered/Description of components Assembling the gas grill Connecting the gas cylinder Operating the gas grill Cleaning the gas grill Regular maintenance Troubleshooting Storing the gas grill Costumer service...
-
Seite 4: Technische Daten
TECHNISCHE DATEN Leistung: insgesamt 10,5 kW Maße (B/H/T): 130 x 115 x 55 cm Gewicht: ca. 34 kg Nennwärmebelastung (HO) Brenner: 10,5 kW Anschlusswert Brenner: 763 g/h Ausgangsdruck: 50 mbar Gasart: Butan (G30) und Propan (G31) Geräteklasse: I3B/P(50) Ausstattung: 3 Edelstahlbrenner, 3 Grillroste, Warmhalterost, Deckelthermometer, Piezo-Zündung, klappbare Seitentische Zubehör: Schlauch und Druckminderer (50 mbar), Gewürz- und Saucenhalterung,... -
Seite 5: Gasanlage Anschliessen
GASANLAGE ANSCHLIESSEN Brand- und Explosionsgefahr • Dieser Gasgrill darf nur mit einem Druckregler betrieben werden. Der beiliegende Druckregler ist für den Betrieb mit Flüssiggas werkseitig korrekt eingestellt. • Der Gasschlauch muss ggf. ausgetauscht werden, wenn entsprechende nationale Anforderungen bestehen. • Achte darauf, dass sich keine Zündquelle, offenes Feuer o.Ä. -
Seite 6: Gasgrill Warten
• Lass den Gasgrill während des Betriebes nie lers und der Schlauchleitung vom Gasschlauch unbeaufsichtigt. abgeschraubt werden. • Drehe bei einer Störung oder bei Gasaustritt • Nach Gebrauch die Gaszufuhr an der Gasflasche sofort das Ventil der Gasflasche zu. schließen. •... -
Seite 7: Aufbewahrungshinweise
Maßnahmen nach schweren Verbrennungen oder Verbrühungen • Es besteht akute Gefahr einer Unterkühlung und eines Schocks. Rufe sofort den Rettungsdienst! • Brennende Kleider sofort mit Wasser löschen oder die Flammen mit einer dicken Decke ersticken. • Bei Verbrennungen: Kleidung am Körper lassen. •... -
Seite 8: Lieferumfang/Teilebeschreibung
LIEFERUMFANG/TEILEBESCHREIBUNG... - Seite 9 Beschreibung Menge Ref. Deckel Deckelthermometer Schraube Deckelscharnier Deckelgriff Deckelpuffer Warmhalterost Grillrost Flammenverteiler Klemmfeder Edelstahlbrenner Rückwand Brennkammer Halterung Fettauffangschale Fettauffangschale Fettablaufblech Seitentisch 16.1 Halterung Seitentisch 16.2 Scharnier Seitentisch (links, rechts) Abdeckung Seitentisch Zubehörhaken Seitenwand Unterschrank (links) Türmagnet Strebe Unterschrank Rückwand Unterschrank Boden Unterschrank Seitenwand Unterschrank (rechts) Türspindel...
- Seite 10 Gasrohr Flaschenöffner Hauptgasventil Isolierungsblech Brennkammer Befestigungsplatte Kontrollpanel (links) Befestigungsplatte Kontrollpanel (rechts) Räucherbox Basis Kontrollknopf Halterung Gasflasche BEFESTIGUNGEN...
-
Seite 11: Gasgrill Aufbauen
GASGRILL AUFBAUEN Verletzungsgefahr Der Gasgrill hat teilweise scharfe Kanten. Trage während der Montage Sicherheitshandschuhe, um Schnittverletzungen vorzubeugen. Entferne vor Beginn der Montage alle Verpackungsmaterialien und die Schutzfolien von den Einzelteilen. - Seite 12 4 X B...
- Seite 13 4 X A 4 X B...
- Seite 14 4 X D 8 X B...
- Seite 15 1 X A Der Gasanschluss ist für den Transport mit einem Kabelbinder unter der Kon- sole befestigt. Löse den Kabelbinder und schraube den Gasanschluss an die Seitenwand des Grills.
- Seite 16 2 X C...
- Seite 17 2 X A...
- Seite 18 ACHTUNG: Der Grill strahlt Hitze ab. Stelle den Grill nie direkt an Glasfronten, Wände, Pflanzen etc. Der minimale Abstand zu Objekten jeder Art beträgt: Nach hinten: 60 cm Zur Seite: 50 cm Nach oben: 100 cm 100 cm 50 cm 60 cm 50 cm...
-
Seite 19: Gasflasche Anschließen
GASFLASCHE ANSCHLIESSEN Brand- und Explosionsgefahr Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen der Norm, die für das jeweilige Land gilt, in das der Grill geliefert wird: • Gasschlauch (vormontiert): CE-anerkannte Schlauchleitung ausreichender Länge (max. 1,5 m), die eine knickfreie Montage erlaubt. -
Seite 20: Energiespartipps
LECKTEST • Sprühe alle Dichtstellen mit handelsüblichem Lecksuchspray ein oder pinsele sie mit Seifenwasser (Verhältnis: 1 Teil Seife auf 3 Teile Wasser) ein. • Drehe das Ventil der Gasflasche auf. An undichten Stellen zeigen sich Blasen. • Drehe das Ventil der Gasflasche wieder zu. •... -
Seite 21: Gasgrill Betreiben
GASGRILL BETREIBEN Bevor du auf dem Gasgrill das erste Mal grillst, solltest du unbedingt vorab mit einem feuchten Tuch über die Oberfläche des Deckels sowie die äußeren Teile der Brennkammer wischen. So verhinderst du, dass etwaige Rückstände aus der Produktion einbrennen können. Lasse die Brenner vor der Erstnutzung 40 Minuten ohne Grillgut einbrennen. -
Seite 22: Gasgrill Reinigen
GASGRILL REINIGEN REINIGUNG NACH JEDEM GEBRAUCH Schließe den Deckel und stelle alle Brenner auf „HI“. Lasse den Grill 15-30 Minuten ausbrennen, bis kein Rauch mehr aus dem Grill aufsteigt. Schalte alle Brenner aus und drehe das Ventil der Gasflasche zu. Öffne den Grill und schrubbe die Roste mit einer Edelstahl-Grillbürste sauber. -
Seite 23: Regelmäßige Wartung
REGELMÄSSIGE WARTUNG Nach dem Grillen solltest du den Grill direkt für das nächste Grillen vorbereiten. Lass den Grill auf voller Hitze mit geschlossenem Deckel freibrennen (ohne jegliches Grillgut), um Rückstände von Grillgut und Fett auf den Rosten zu verbrennen und anschließend durch Abbürsten zu beseitigen. Gehe dazu folgendermaßen vor: Alle Speisen vom Grillrost entfernen, den Grill auf höchste Stufe stellen und bei geschlossenem Deckel die Flammen 15-30 Minuten brennen lassen, bis kein Rauch mehr aus dem Grill steigt. -
Seite 24: Fehlerbehebung
GASGRILL AUFBEWAHREN • Bewahre den Gasgrill in einem vor Frost geschützten und trockenen Raum auf. Schließe die Grillhaube und decke das Gerät ab, um es vor Verschmutzungen und Beschädigungen zu schützen. • Eine Abdeckhaube schützt deinen Grill das ganze Jahr gegen Witterung wie Regen, Hagel, Schnee, Wind und Frost. -
Seite 25: Kundenservice
Behandlung und Nutzung der Produkte ab und ist daher variabel. Wende dich für Fragen zur Bedienung oder Funktion unserer Artikel an unseren Kundenservice: Kostenlose Hotline für Deutschland/Österreich: 0800 270 70 27 E-Mail: service@burnhard.de Internet: www.burnhard.de ENTSORGUNG/UMWELTSCHUTZ Unsere Produkte werden mit hohem Qualitätsanspruch hergestellt und sind für eine lange Le- bensdauer ausgelegt. -
Seite 48: Service-Hotline
IMPRESSUM Aufbau- und Bedienungsanleitung 3-Brenner Gasgrill FRED Basic Art-Nr.: 941044 Druck- und Satzfehler vorbehalten. Copyright © BURNHARD c/o Springlane GmbH Reisholzer Werftstraße 25a 40589 Düsseldorf, Germany Telefon: +49 (0)211 749 55 10 Telefax: +49 (0)211 749 55 11 0 E-Mail: info@burnhard.de www.burnhard.de...
