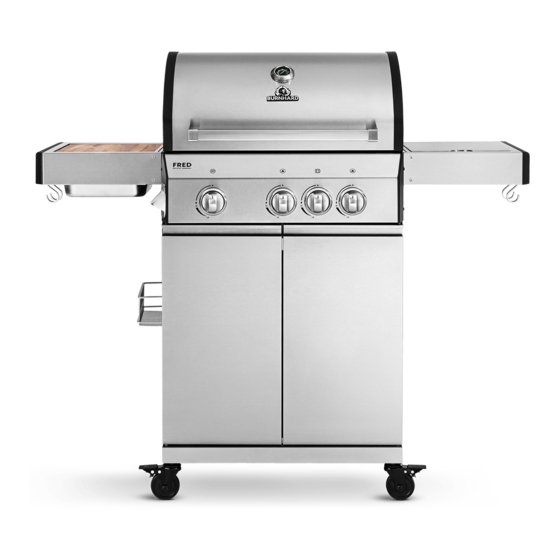

Burnhard FRED DELUXE Bedienungsanleitung
3/4/6-brenner gasgrill
Vorschau ausblenden
Andere Handbücher für FRED DELUXE:
- Bedienungsanleitung (60 Seiten) ,
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (60 Seiten)
Verwandte Anleitungen für Burnhard FRED DELUXE
Inhaltszusammenfassung für Burnhard FRED DELUXE
- Seite 1 3-BRENNER GASGRILL FRED 4-BRENNER GASGRILL BIG FRED 6-BRENNER GASGRILL FAT FRED deluxe 3-BURNER GAS GRILL FRED DELUXE • 4-BURNER GAS GRILL BIG FRED DELUXE • 6-BURNER GAS GRILL FAT FRED DELUXE...
-
Seite 2: Inhaltsverzeichnis
INHALT GASGRILL: FRED DELUXE, BIG FRED DELUXE, FAT FRED DELUXE Sicherheitshinweise Technische Daten Lieferumfang/Teilebeschreibung Gasgrill aufbauen Gasflasche anschliessen Erste Inbetriebnahme Gasgrill betreiben Gasgrill reinigen Regelmäßige Wartung Fehlerbehebung Gasgrill aufbewahren Kundenservice Entsorgung/Umweltschutz Konformitätserklärung... - Seite 3 CONTENT GAS GRILL: FRED DELUXE, BIG FRED DELUXE, FAT FRED DELUXE Safety instructions Technical specifications Scope of delivery/Description of components Assembling the gas grill Connecting the gas cylinder First use Operating the gas grill Cleaning the gas grill Regular maintenance...
-
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Lese die Bedienungsanleitung vor Inbetriebnahme des Gerätes aufmerksam durch. VERWENDUNGSZWECK Der Gasgrill darf ausschließlich im Freien verwendet werden. Betreibe den Grill niemals in einem Gebäude, einer Garage oder einem anderen geschlossenen Bereich. Vom Hersteller versiegelte Teile dürfen nicht verändert werden. SYMBOLERKLÄRUNG Dieses Symbol warnt vor Gefahren, die zu Schäden am Gerät führen oder Verletzungen nach sich ziehen können. -
Seite 5: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE Brand- und Explosionsgefahr Nur im Freien verwenden. Entzünde die Gasflamme nicht mit einer • • Das Gerät während des Betriebs nicht offenen Flamme. Benutze zum Zünden die • bewegen. Piezozündung des jeweiligen Brenners. Das Gerät muss während des Betriebs von Zum Schutz gegen versehentlich ausströ- •... -
Seite 6: Gasgrill Warten
GASGRILL WARTEN Brand- und Explosionsgefahr Reparaturen und Wartungen an der Gasanlage dürfen nur von dafür autorisiertem • Fachpersonal durchgeführt werden. Nimm keine Veränderungen am Gasgrill und am Druckminderer vor. Tausche Druckminderer und Schlauch nach spätestens 10 Jahren aus, auch wenn keine •... -
Seite 7: Aufbewahrungshinweise
AUFBEWAHRUNGSHINWEISE Brand- und Explosionsgefahr Bewahre die Gasflasche außerhalb der Die Aufbewahrungshinweise gelten auch • • Reichweite von Kindern auf. für leere Gasflaschen. Diese enthalten noch Halte die Gasflasche von oxidierenden immer eine Restmenge Flüssiggas. • Gasen und anderen brandfördernden Wenn das Gerät nicht in Betrieb ist, muss •... -
Seite 8: Technische Daten
TECHNISCHE DATEN FRED BIG FRED FAT FRED DELUXE DELUXE DELUXE Insgesamt 16,7 kW: Insgesamt 20,2 kW: Insgesamt 27,2 kW: 2x Hauptbrenner 3x Hauptbrenner 4x Hauptbrenner mit 3,5 kW mit 3,5 kW mit 3,5 kW 1x Infrarot-Keramik- 1x Infrarot-Keramik- 1x Infrarot-Keramik- brenner mit 3,5 kW brenner mit 3,5 kW brenner mit 3,5 kW... -
Seite 10: Lieferumfang/Teilebeschreibung
LIEFERUMFANG/TEILEBESCHREIBUNG FRED DELUXE... - Seite 11 Teilenummer Bezeichnung Menge Paket-Nummer Bodenplatte Schwenkrolle Türstopper Strebe Halterung Gasflasche Bodenplatte für Gasflasche Seitenwand rechts Seitenwand links Rückwand unten Rückwand Mitte Verstärkung Unterschrank Magnetleiste Unterschrank Grillkammer-Einheit Deckelthermometer Zündautomat Kabelführung Halterung für Seitentisch rechts Halterung für Seitentisch links Seitentisch rechts Seitenkochfeld Haltegurt Gasflasche Fettablaufblech Halter für Fettauffangschale...
- Seite 12 BIG FRED DELUXE...
- Seite 13 Teilenummer Bezeichnung Menge Paket- Unterpaket- Nummer Nummer Bodenplatte Schwenkrolle Türstopper Strebe Halterung Gasflasche Bodenplatte für Gasflasche Seitenwand rechts Seitenwand links Rückwand unten Rückwand Mitte Verstärkung Unterschrank Magnetleiste Unterschrank Grillkammer-Einheit Deckelthermometer Zündautomat Kabelführung Halterung für Seitentisch rechts Halterung für Seitentisch links Seitentisch rechts Seitenkochfeld Haltegurt Gasflasche...
- Seite 14 FAT FRED DELUXE...
- Seite 15 Teilenummer Bezeichnung Menge Paket-Nummer Bodenplatte Schwenkrolle Türstopper Strebe Halterung Gasflasche Bodenplatte für Gasflasche Seitenwand rechts Seitenwand links Rückwand unten Rückwand Mitte Verstärkung Unterschrank Magnetleiste Unterschrank Grillkammer-Einheit Deckelthermometer Zündautomat Kabelführung Halterung für Seitentisch rechts Halterung für Seitentisch links Seitentisch rechts Seitenkochfeld Haltegurt Gasflasche Fettablaufblech Halter für Fettauffangschale...
-
Seite 16: Fred Deluxe Grillkammereinheit
FRED DELUXE GRILLKAMMEREINHEIT Teilenummer Bezeichnung Menge Infrarot-Keramikbrenner Brenner Brennersicherung Infrarot-Keramikheckbrenner Flammenbrücke Zünder für Heckbrenner Drehregler Heckbrenner Drehregler Brenner/Keramikbrenner Drehregler Seitenkochfeld... -
Seite 17: Big Fred Deluxe Grillkammereinheit
BIG FRED DELUXE GRILLKAMMEREINHEIT Teilenummer Bezeichnung Menge Infrarot-Keramikbrenner Brenner Brennersicherung Infrarot-Keramikheckbrenner Flammenbrücke Zünder für Heckbrenner Drehregler Heckbrenner Drehregler Brenner/Keramikbrenner Drehregler Seitenkochfeld... -
Seite 18: Fat Fred Deluxe Grillkammereinheit
FAT FRED DELUXE GRILLKAMMEREINHEIT Teilenummer Bezeichnung Menge Infrarot-Keramikbrenner Brenner Brennersicherung Infrarot-Keramikheckbrenner Flammenbrücke Zünder für Heckbrenner Drehregler Heckbrenner Drehregler Brenner/Keramikbrenner Drehregler Seitenkochfeld... -
Seite 19: Gasgrill Aufbauen
GASGRILL AUFBAUEN Beachte: Die Anleitung zeigt schematisch den Aufbau anhand von Modell Big FRED und gilt für alle Modelle: FRED BIG FRED FAT FRED Achtung: Baue den Grill mit 2 Personen auf. Benutze für den Aufbau eine Unterlage. Verletzungsgefahr ACHTUNG: Achte darauf, deinen Grill entsprechend der folgenden Anleitung richtig zusammenzubauen. Die Nichtbeachtung dieser Anweisungen kann zu schweren Körperverletzungen und/oder Sachschäden führen. - Seite 20 ACHTUNG: Der Grill strahlt Hitze ab. Stelle den Grill nie direkt an Glasfronten, Wände, Pflanzen etc. Der minimale Abstand zu Objekten jeder Art beträgt: Nach hinten: 100 cm Zur Seite: 100 cm Nach oben: 100 cm 100 cm 100 cm 100 cm 100 cm...
- Seite 21 First things first: Stell dein Lieblingsgetränk kalt!
- Seite 22 2 x A 6 x B HINWEIS: Schrauben erst handfest anziehen, dann mit Schraubendreher festdrehen. Orientiere dich an unserer Empfehlung zur Schraubenreihenfolge.
- Seite 23 HINWEIS: Schrauben erst handfest anziehen, dann mit Schraubendreher festdrehen. Orientiere dich an unserer Empfehlung zur Schraubenreihenfolge. 4 x A...
- Seite 24 4 x B...
- Seite 25 1 x AA (exkl.) 4 x B HINWEIS: Kabelbinder zur Transportsicherung von Gasschlauch und Seitenkochfeldanschluss lösen. 4 x D 8 x B Nur bei FRED Black Edition...
- Seite 27 1 x A...
- Seite 28 2 x C...
- Seite 29 Nur bei Fat FRED Deluxe: Den Hitzeschild vorher anschrauben. 2 x A...
- Seite 31 1 x D Letzter Schliff: Bring den Flaschenöffner an und genieß dein wohlverdientes Kaltgetränk!
-
Seite 32: Gasflasche Anschliessen
GASFLASCHE ANSCHLIESSEN Brand- und Explosionsgefahr ACHTUNG: Schließe neue oder nicht vollständig entleerte Gasflaschen niemals an, wenn sich Zündquellen in unmittelbarer Umgebung befinden. Nicht rauchen. Die folgenden Teile sind im Lieferumfang enthalten. Sie entsprechen der Norm, die für das jeweilige Land gilt, in das der Grill geliefert wird: •... -
Seite 33: Energiespartipps
LECKTEST • Sprühe alle Dichtstellen mit handelsüblichem Lecksuchspray ein oder pinsele sie mit Seifenwasser (Verhältnis: 1 Teil Seife auf 3 Teile Wasser) ein. • Drehe das Ventil der Gasflasche auf. An undichten Stellen zeigen sich kleine Bläschen. • Drehe das Ventil der Gasflasche wieder zu. •... -
Seite 34: Erste Inbetriebnahme
ERSTE INBETRIEBNAHME GRILL VORBEREITEN ACHTUNG: Zünde den Grill niemals bei geschlossenem Deckel. Bevor du auf dem Gasgrill das erste Mal grillst, solltest du unbedingt vorab mit einem feuchten Tuch über die Oberfläche des Deckels sowie die äußeren Teile der Brennkammer wischen. So verhinderst du, dass etwaige Rückstände aus der Produktion einbrennen können. -
Seite 35: Vor Jedem Betrieb
VOR JEDEM BETRIEB • Stelle sicher, dass die Fettauffangschale geleert ist, um Fettbrand vorzubeugen. • Überprüfe, dass der Gasschlauch nicht beschädigt und frei von Rissen, porösen Stellen und Einschnitten ist. Sorge dafür, dass der Gasschlauch möglichst fern von der Hitze der Brennkammer positioniert ist. Stelle sicher, dass der Gasschlauch deinen nationalen Anforderungen entspricht, z.B. -
Seite 36: Verwendung Des Infrarot-Keramikheckbrenners
VERWENDUNG DES INFRAROT-KERAMIKHECKBRENNERS ACHTUNG: Benutze den Heckbrenner nicht bei starkem Wind. Beachte, dass es wenige Sekunden dauern kann, bis sich der Heckbrenner entzündet. Verwende den Heckbrenner zum Beispiel, wenn du eine Rotisserie benutzt. 1. Öffne den Deckel deines Grills. 2. Drehe den Drehregler gegen den Uhrzeigersinn, bis du das Gas ausströmen hörst. 3. -
Seite 37: Gasgrill Reinigen
GASGRILL REINIGEN Brand- und Explosionsgefahr • Reinige den Gasgrill nach jedem Gebrauch. • Spüle mit Wasser nach und lasse den Gasgrill vor • Verwende keine brennbaren Reinigungsmittel. dem nächsten Gebrauch vollständig trocknen. • Entferne vor der Reinigung des Gasgrills die Behandle danach die Edelstahlflächen mit einem Gasflasche. -
Seite 38: Reinigung Des Innenraums
Wenn der Grill vollständig abgekühlt ist, leere und säubere außerdem die Fettauffangschale und das Fettablaufblech. REINIGUNG DES INNENRAUMS Um deinen Grill von innen zu reinigen, entnimm zunächst die Grillroste, zieh das Fettablaufblech heraus und befreie es von grobem Schmutz. Leere und reinige die Fettauffangschale. 1. -
Seite 39: Pflege Von Edelstahlrosten
bis jeglicher Rost vollständig entfernt ist. Gusseisen dann mit Wasser oder milder Seifenlauge abwaschen, gut abtrocknen und den Einbrennvorgang wiederholen. Im Winter die Gussroste nach Möglichkeit an einem trockenen Ort lagern. PFLEGE VON EDELSTAHLROSTEN Grillroste aus Edelstahl müssen nicht eingebrannt werden. Du kannst sie mit warmem Wasser, milden Reinigungsmitteln und Schwamm per Hand oder in der Spülmaschine säubern. -
Seite 40: Regelmäßige Wartung
REGELMÄSSIGE WARTUNG Eine Grundreinigung des Grills sollte alle 3-4 Monate bzw. nach längeren Standzeiten erfolgen. Das Aus- brennen, die Entleerung der Fettschale, die Reinigung des Fettbleches und die Säuberung der Roste sollten nach jedem Grillen erfolgen. Überprüfe vor allem nach längeren Ruhephasen das Venturirohr am Ende der Hauptbrenner. Es ist mit einem Insekten- und Spinnenschutzgitter ausgestattet. -
Seite 41: Edelstahlbrenner Wechseln
Problem Mögliche Ursache Lösung Grill an einen windgeschützten Fremdkörper im Brenner Ort stellen Kleine Flamme oder Verpuffung im Brenner Grill an einen windgeschützten Es ist zu windig (knallendes oder fauchendes Ort stellen Geräusch) Brenner ausbauen und neu Brenner sitzt nicht richtig einsetzen Regler ist zu hoch eingestellt Regler niedriger stellen... -
Seite 42: Kundenservice
Behandlung und Nutzung der Produkte ab und ist daher variabel. Wende dich für Fragen zur Bedienung oder Funktion unserer Artikel an unseren Kundenservice: Kostenlose Hotline für Deutschland/Österreich: 0800 270 70 27 E-Mail: service@burnhard.de Internet: www.burnhard.de ENTSORGUNG/UMWELTSCHUTZ Unsere Produkte werden mit hohem Qualitätsanspruch hergestellt und sind für eine lange Lebensdauer ausgelegt. - Seite 43 Gegenstand der Erklärung: Gasgrill mit Haube FRED Serie {Edelstahl/Black) Varianten mit 2-, 3-, 4- und 6-Fach Brenner Marke: BURNHARD Artikelnummern: 945507, 945511, 945514, 945518, 945521, 945524, 945528, 945531, 945534, 945537 Die oben beschriebenen Gegenstände der Erklärung erfüllen die wesentlichen Schutzanforderungen gemäß...
-
Seite 84: Service-Hotline
IMPRESSUM Aufbau- und Bedienungsanleitung 3-Brenner Gasgrill FRED Deluxe 4-Brenner Gasgrill Big FRED Deluxe, 6-Brenner Gasgrill Fat FRED Deluxe Art-Nr.: 945518, 945521, 945528, 945531, 945534, 945537 Druck- und Satzfehler vorbehalten. Stand: März 2023 Copyright © BURNHARD c/o Springlane GmbH Reisholzer Werftstraße 25a 40589 Düsseldorf, Germany...
