BEDIENUNGSANLEITUNG
Deutsch
Digital-Satelliten-Receiver
DX 76
e
für 12V - und 230V – Betrieb
 Für freien TV- und Radio-Digitalempfang über Satellit
 4000 Programmplätze (vorprogrammiert für 14 Satelliten)
 1 SCART-Buchse (TV)
 Digitaler AC3 Tonsignalausgang (Cinch)
 Mehrsprachiges On-Screen-Display Menü (12 Sprachen)
 Verschiedene Programmsuchfunktionen und Programmsortierfunktionen
 Programmiersperre (Kindersicherung)
 Integrierter Elektronischer Programmführer (EPG)
 Integrierter Videotextdekoder speichert bis zu 800 Seiten (OSD Teletext)
 Timerfunktion (8 Timer)
 Reset-Funktion für Werkseinstellungen
 Gerätesoftware aktualisierbar über Satellit
 Infrarot Fernbedienung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zehnder DX 76e

Inhaltszusammenfassung für Zehnder DX 76e

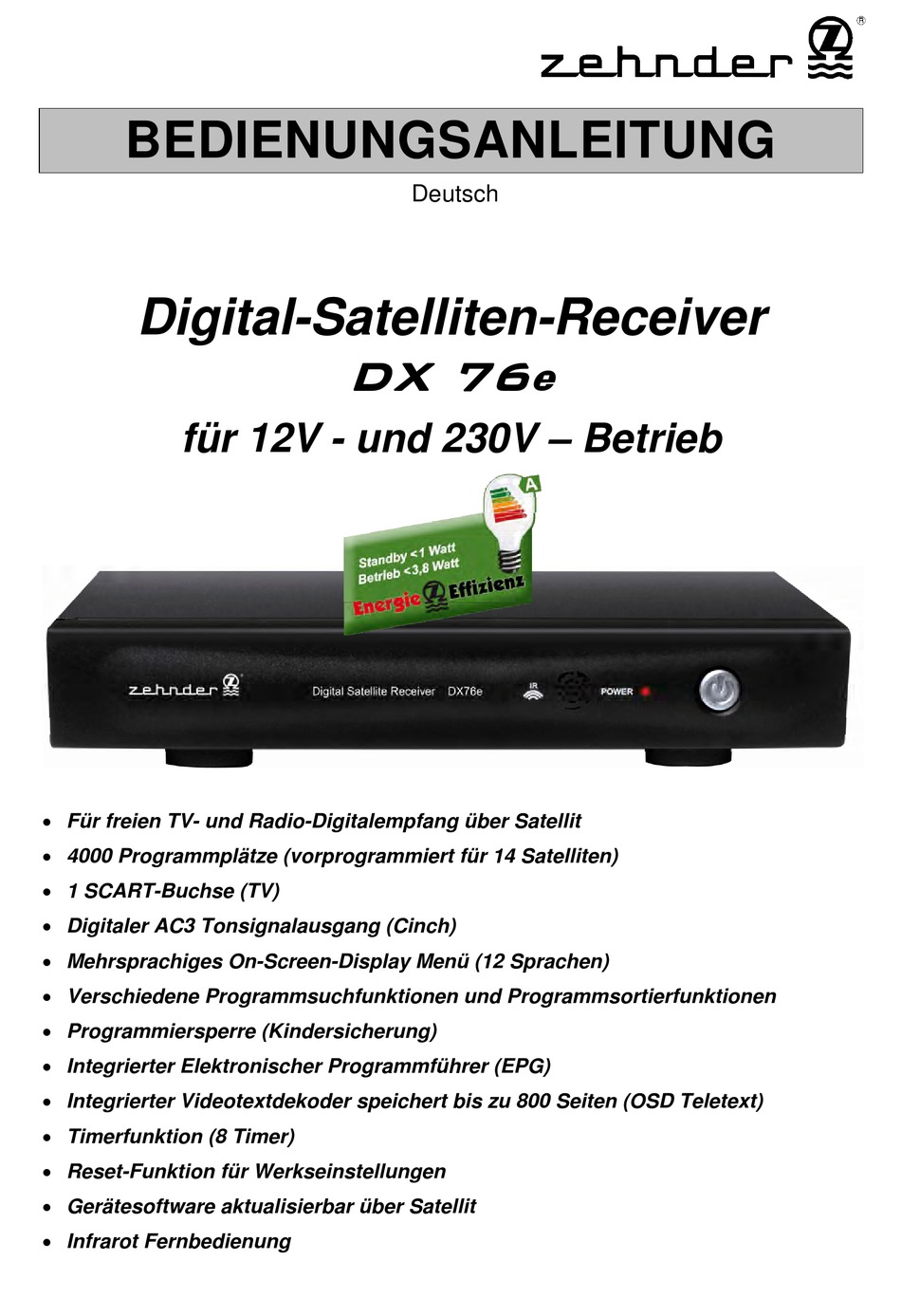

  • Seite 1 BEDIENUNGSANLEITUNG Deutsch Digital-Satelliten-Receiver DX 76 für 12V - und 230V – Betrieb  Für freien TV- und Radio-Digitalempfang über Satellit  4000 Programmplätze (vorprogrammiert für 14 Satelliten)  1 SCART-Buchse (TV)  Digitaler AC3 Tonsignalausgang (Cinch)  Mehrsprachiges On-Screen-Display Menü (12 Sprachen) ...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Einführung ........................1 Bedienelemente ......................2 Sicherheitsvorkehrungen und Wartung ..............4 Installation und Inbetriebnahme ................5 Standortwahl und Elevationswinkel der Antenne ..........5 LNB digitaltauglich ? ..................5 Geräte anschließen ..................6 Inbetriebnahme ....................8 Feinausrichtung der Antenne ................9 Multi-Feed Anlagen (Mehrsatellitenempfang) ..........
  • Seite 4 INHALTSVERZEICHNIS Programme verwalten ....................28 Bearbeiten der Radioprogrammliste ............. 31 Bearbeiten in einzelnen Satelliten-Programmlisten ........32 Programmliste sortieren, löschen, sperren, umbenennen ....... 32 Favoritenlisten erstellen und bearbeiten ............36 Alle Programme löschen ................. 37 Neue Programme suchen ................37 Für Fortgeschrittene: Suchen von Programmen ............ 38 Manueller Suchlauf -- Programme auf einem Transponder suchen ....

  • Seite 5: Einführung

    Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es auch notwendig die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die Firma Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage www.zehnder-sat.de...

  • Seite 6: Bedienungselemente Und Anschlüsse

    1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE Gerätevorderseite POWER-Leuchte Standby-Knopf „Ein/Aus“: zeigt den Betriebszustand an: Rot - Standby Um den Receiver in den Blau - Betrieb Stromsparbetrieb zu schalten Geräterückseite Stromversorgungseingang 12 V Gleichspannung für ext. Steckernetzteil oder KFZ-Bordnetz DIGITAL: Digitaler Tonausgang AUDIO OUT (Cinch) Dolby Digital/AC3 Scart (AV) Anschluss für TV-Gerät LNB IN:...

  • Seite 7: Fernbedienung

    1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE Fernbedienung Taste Funktion Schaltet den Receiver „EIN“ oder auf "Bereitschaft" (Standby) Power Schaltet den Ton stumm und wieder laut. 1. Direkt-Anwahl der Programmplatznummer 2. Eingabe von Werten bei der Programmierung im Menü. Seitenweise blättern, in den Programm- und Menülisten 1.

  • Seite 8: Sicherheitsvorkehrungen Und Wartung

    2. SICHERHEITSVORKEHRUNGEN UND WARTUNG 1. Bedienungsanleitung Machen Sie sich mit den Sicherheitsvorkehrungen sowie der Bedienungsanleitung sorgfältig vertraut, be- vor Sie das Gerät einschalten. 2. Netzspannung/Netztrennung B Betreiben Sie den Receiver nur an einer Gleichspannung von 12 V, bzw. mit dem mitgelieferten Steckernetzteil an einer Netzspannung mit 100-240 V~/50 Hz.

  • Seite 9: Installation Und Inbetriebnahme

    3. INSTALLATION UND INBETRIEBNAHME 3 Installation und Inbetriebnahme Standortwahl und Elevationswinkel der Antenne Alle Satelliten-Anlagen müssen nach Süden ausgerichtet werden, da die TV- Satelliten, die in Europa zu empfangen sind, sich auf einer geostationären Bahn senkrecht über dem Äquator in 36000 km Höhe befinden. Als Anhaltspunkt zum Auffinden der Richtung gilt: Etwa um die Mittagszeit (12 Uhr zur Winterzeit und 13 Uhr zur Sommerzeit) steht die Sonne direkt im Süden.

  • Seite 10: Geräte Anschließen

    3. INSTALLATION UND INBETRIEBNAHME Geräte anschließen Nach der Montage der Außeneinheit verbinden Sie alle Anschlüsse Ihres Satelli- tenreceivers nach einem der nachfolgenden Anschlusspläne. Er zeigt den Grundaufbau einer Satelliten - Empfangsanlage mit den entsprechenden Verbin- dungen. Die Kabel sollten so verlegt werden, dass man nicht auf sie tritt oder über sie stolpert.
  • Seite 11 3. INSTALLATION UND INBETRIEBNAHME F-Stecker-Montage Achten Sie darauf, daß das Abschirmdrahtgeflecht guten Kontakt zu dem Metall des Steckers erhält aber keinesfalls mit dem Innenleiter in Berührung kommt, da dadurch ein Kurzschluß verursacht wird. TV-Scartanschluß "TV SCART" Verbinden Sie Satellitenreceiver (TV-Scart) und TV-Gerät mit einem Scartkabel. (siehe unten Anschlußbeispiel 1).

  • Seite 12: Weitere Anschlußbeispiele

    3. INSTALLATION UND INBETRIEBNAHME Weitere Anschlußbeispiele: Receivers Anschluß des an eine Hifi-Anlage mit Audio-Digitaleingang oder mit Audio Stereo L+R –Eingang Inbetriebnahme Fernbedienung  Öffnen Sie zunächst die Batterieabdeckung auf der Unterseite der Fernbedie- nung. Setzen Sie die zwei beiliegenden Batterien 1,5 Volt (R 03/AAA) ent- sprechend den eingeprägten Symbolen (+/-) in das Batteriegehäuse ein und schließen Sie die Batterieabdeckung wieder.

  • Seite 13: Feinausrichtung Der Antenne

    3. INSTALLATION UND INBETRIEBNAHME Einschalten und Empfang am TV-Gerät  Schalten Sie Ihr TV-Gerät ein.  Wenn Sie das Netzkabel des Receivers in die Steckdose gesteckt haben, leuchtet in der Gerätefrontanzeige zuerst kurz die rote Standby-Lampe bis zu- letzt die blaue Lampe vorne den eingeschalteten Betrieb anzeigt. ...
  • Seite 14 3. INSTALLATION UND INBETRIEBNAHME 2. Rufen Sie mit Drücken der Taste auf der Fernbedienung die Signal- pegelanzeige auf. Es erscheint nun eine Balkenanzeige für die "Signalquali- tät". Erscheint der Balken nur unter „Stärke“, so wird noch kein oder ein zu schlechtes Signal empfangen.

  • Seite 15: Multi-Feed Anlagen (Mehrsatellitenempfang)

    Spiegel empfangen werden. Bei der Ausrichtung ist zu beachten, dass der Spiegel auf den schwächeren Satelliten ausgerichtet wird. Bei Astra/Eutelsat- Empfang wird daher gewöhnlicherweise auf Eutelsat ausgerichtet. Nachrüstsätze für Zehnder Spiegel sind im Handel erhältlich. Ausrichtung: Anschlußplan: SAT 2...

  • Seite 16: Bedienung Des Receivers

    4. BEDIENUNG DES RECEIVERS Dieses Kapitel macht Sie mit der Bedienung der Grundfunktionen vertraut. 4.1 TV-Betrieb ein-/ausschalten Achten zuerst darauf, daß der Netzstecker in der Steckdose ist. Schalten Sie den Receiver mit der Standby-Taste am Receiver oder auf der Fernbedienung ein. Nach ca. 10 Sekunden wird der zuletzt gewählte Pro- grammplatz, z.B.

  • Seite 17: Programmwahl

    4. BEDIENUNG DES RECEIVERS 4.3 Programmwahl  Zur Programmwahl der vorprogrammierten Sender können Sie die Zifferntas- oder die Programmwahltasten auf der Fernbedienung oder am Gerät verwenden. Die Umschaltung dauert ca. 1-2 RECEIVER Sek., da der die digitalen Signale erst umwandeln und das Bild errechnen muß.
  • Seite 18 4. BEDIENUNG DES RECEIVERS 3. Schalten Sie mit der Taste auf den neuen Programmplatz um. 4. Mit der Taste blättern Sie seitenweise in der Programmtabelle weiter, mit Taste seitenweise zurück. 5. Mit der Taste blenden Sie die Programmliste wieder aus. „FINDEN“...
  • Seite 19 4. BEDIENUNG DES RECEIVERS „ÄNDERN“ – Programme verschieben, sperren, ... Nachdem Sie aus der Programmliste die -Taste gedrückt haben öffnet sich das Menüfenster zum Bearbeiten der Programmliste, siehe Abschnitt 5. „Programme verwalten“. Programmwahl über die Favoritenlisten Der DVB Receiver besitzt 8 verschiedene Favoriten-Programmlisten, Betätigen Sie die Tas- te, so gelangen Sie zu den "...

  • Seite 20: Bildeinstellungen

    4. BEDIENUNG DES RECEIVERS Umschalten zum letzten Programmplatz Es werden alle Programme in einer History-Liste (Verlauf) gespeichert, die seit dem letzten Einschalten im Laufe der Zeit eingeschaltet wurden. Um schnell und bequem zwischen den zuletzt gewählten Programmplätzen hin- und her zu schalten benutzen Sie Taste .

  • Seite 21: Umschalten Zwischen Tv- Und Radiobetrieb

    4. BEDIENUNG DES RECEIVERS 4.5 Umschalten zwischen TV- und Radiobetrieb  Bei der digitalen Übertragung werden neben den TV-Programmen auch noch sehr viele Radioprogramme gleichzeitig mitgesendet. Da am Programmnamen nicht zu erkennen ist, ob es sich um ein Radio oder ein TV-Programm handelt, sind alle Radioprogramme in einer extra Radioprogrammliste abgelegt.

  • Seite 22: Tonart Und Sprache Wählen (Rote Funktionstaste)

    4. BEDIENUNG DES RECEIVERS 4.7 Tonart und Sprache wählen (rote Funktionstaste) Bei manchen Program- men wird der Ton mehr- sprachig übertragen. Mit der Taste können Sie andere Sprachen an- wählen. Wird mehrspra- chig gesendet, so er- scheint nebenstehende Anzeige, in der Sie die gewünschte Sprache auswählen können.

  • Seite 23: Schlaf-/Sleep-Timer

    4. BEDIENUNG DES RECEIVERS 4.9 Schlaf-/Sleep-Timer Den Sleep-Timer erreichen Sie im TV-Betrieb über die -Taste auf der Fernbedienung. Es er- scheint links oben im Fernsehbild eine kleine Einblendung zum Einstel- len der Zeit. Durch mehrmaliges Drü- cken der Tasten haben Sie folgen- de Einstellmöglichkeiten: 30, 60, 90, 120 Minuten, Aus oder freie Zahlenein-...

  • Seite 24: Untertitel Aktivieren/Deaktivieren ´Sub

    4. BEDIENUNG DES RECEIVERS 4.12 Untertitel aktivieren/deaktivieren ´SUB´ Liefert ein Programm ein digitales Subtitle-Signal (Untertitel, nicht über Video- text), können Sie dieses mit dieser Taste ein- bzw. ausschalten. 4.13 Bildausschnitt vergrößern Sie haben mit der Taste die Möglichkeit, Bildausschnitte des gerade lau enden Programms heraus zu vergrößern.

  • Seite 25: Programminformation

    4. BEDIENUNG DES RECEIVERS 4.15 Programminformation Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informa- RECEIVER tionen mitgesendet, die der erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Satellitenname, die aktuelle Uhrzeit, die Programmplatznummer, der Pro- grammname.

  • Seite 26: Der Elektronische Programmführer

    4. BEDIENUNG DES RECEIVERS 4.16 Der elektronische Programmführer Bei immer mehr digitalen Fernsehprogrammen werden noch zusätzliche Informa- RECEIVER tionen mitgesendet, die der erkennt und als Programminformation darstellt. Es werden folgende Daten dargestellt, soweit Sie ausgestrahlt werden: Der Name und die Startzeit sowie das Ende der aktuellen und nachfolgenden Sendungen werden mitgesendet.
  • Seite 27 4. BEDIENUNG DES RECEIVERS 4. Wünschen Sie weitere Zusatzinformationen zu einer Sendung, so betätigen Sie nach dem Markieren der Sendung die Taste . Folgendes Fenster mit Detailinformationen zu dieser Sendung erscheint (soweit sie ausgestrahlt werden): Neben der konkreten Sendezeit erhalten Sie in den Zusatzinfor- mationen beispielsweise eine kleine Inhaltsangabe zu einer Sendung.
  • Seite 28 4. BEDIENUNG DES RECEIVERS  Hinweise Um korrekte Zeitangaben im Programmführer zu erhalten, muß im Menü "Zeiteinstellung" die Eingabe für Lokalzeit und die Sommerzeit gemacht werden.  Die aktuelle Uhrzeit im Receiver wird vom gerade gewählten Programm ausgestrahlt. Manche Programme strahlen jedoch nicht immer die richti- ge Uhrzeit aus.

  • Seite 29: Aufrufen Und Bedienung Der Menüs

    4. BEDIENUNG DES RECEIVERS 4.17 Aufrufen und Bedienung der Menüs Drücken Sie während des TV-Betriebs die Menü-Taste auf der Fernbe- dienung erscheint das Hauptmenü. Von hier aus gelangen Sie in die verschie- denen Untermenüs um Receiver- und Programmeinstellungen übersichtlich und bequem einzusehen, zu ändern oder anzupassen oder neue Programme zu su- chen: HAUPTMENÜ:...

  • Seite 30: Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten

    4. BEDIENUNG DES RECEIVERS 4.18 Timerfunktion: Uhrzeitgesteuertes Ein-/Ausschalten Wenn Sie nicht zu Hause sind , und eine Sendung mit Ihrem Video- oder DVD- Rekorder aufnehmen wollen, so können sie den Receiver automatisch ein- und ausschalten lassen. Sie können diese Funktion auf zwei verschiedene Arten nut- zen.
  • Seite 31 4. BEDIENUNG DES RECEIVERS 2. Dann wählen Sie einen Timerplatz aus, um ihn mit der Schaltfläche „Än- dern“ zu ändern oder mit der Schaltfläche „Neu“ ein neues Timerereignis zu speichern. Das Timer-Eingabefenster wird geöffnet: TV; Radio Programmnamen (automatisch) Datum 00:00 ... 23:59 00:00 ...

  • Seite 32: Schlaf-/Sleep-Timer - Automatisches Abschalten Im Tv-Betrieb

    4. BEDIENUNG DES RECEIVERS Daten der ausgewählten Sendung Eigenschaft eines Timer-Ereignisses: Muss auf Einmal; Täglich oder Wö- chentlich, Mo-Fr, Sa-So gestellt wer- den. : Daten verwerfen. : Daten bestätigen Wird nicht als neues und als neues Timer-Ereignis angelegt. Timer-Ereignis anlegen Wenn der Status auf ´Einmal´, ´Täglich´, ´Wöchentlich´, Mo-Fr oder Sa-So ge- setzt wurde, ist anschließend das so programmierte Ereignis auch als Zeile in der Timer-Tabelle zu finden.

  • Seite 33: Video-/Dvd-Rekorder-Betrieb

    4. BEDIENUNG DES RECEIVERS 4.20 Video-/DVD-Rekorder-Betrieb  Sie können auch einen Video- oder DVD-Rekorder zum Aufzeichnen von Sa- tellitenprogrammen in Verbindung mit dem Satellitenreceiver betreiben. Für den Anschluss Ihres Videorecorders nutzen Sie die Scartverbindung in Ver- bindung mit einem Scartverteiler (nicht im Lieferumfang enthalten). Für den Aufnahmebetrieb stellen Sie das gewünschte Programm am Receiver ein und wählen an Ihrem Videorecorder den AV-Kanal zum Aufzeichnen.

  • Seite 34: Programme Verwalten

    5. PROGRAMME VERWALTEN 5 Programmverwaltung (Programmliste einsehen, sortieren, löschen, sperren, umbenennen) Wenn Sie die Reihenfolge der vorprogrammierten Programme ändern wollen, neue Programme einsortieren oder Programme sperren, umbenennen und lö- schen wollen, benutzen Sie den Menüpunkt "Programmverwaltung". Nach einer Änderung wird die Programmreihenfolge automatisch aktualisiert. Die Programmverwaltung beinhaltet jeweils eine getrennte Liste für die Verwal- tung von TV-Programmen und Radioprogrammen.

  • Seite 35: Bearbeiten Der Radioprogrammliste

    5. PROGRAMME VERWALTEN Einträge vornehmen/Programme bearbeiten 1. Sie können Programme mit oder auswählen und. 2. Wählen Sie eine der obengenannten Änderungsmöglichkeiten über die Tasten aus. Je nach Vorgang erhalten die ausgewählten Programme nach Bestätigung mit  eine Kennzeichnung oder Symbol, wie 3.

  • Seite 36: Bearbeiten In Einzelnen Satelliten-Programmlisten

    5. PROGRAMME VERWALTEN Bearbeiten in einzelnen Satelliten-Programmlisten Um gezielt in Programm- listen nur einzelner Satelli- ten zu arbeiten, wählen Sie über die Tasten den gewünschten Satelliten aus. Programmliste sortieren, löschen, sperren, umbenennen Sperren Sperren eines Programms zur Kindersicherung Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B.
  • Seite 37 5. PROGRAMME VERWALTEN  Löschen Löschen eines Programms Wenn Sie neue Programme gesucht haben, sind oft verschlüsselte Programme dabei, welche sie nicht sehen können. Dadurch füllt sich die Programmliste unnö- tig. Drücken Sie die Taste , um die Markierung in der unteren ...
  • Seite 38 5. PROGRAMME VERWALTEN 3. Mit den Tasten oder suchen Sie nun die Stelle, wohin Sie das/die Programm(e) verschieben möchten. 4. Mit der Taste fügen Sie das angewählte Programm am neuen Platz in die Liste ein. 5. Gespeichert wird die neue Programmreihenfolge erst wenn Sie das Menü mit der Taste verlassen.
  • Seite 39 5. PROGRAMME VERWALTEN  Sender tauschen Programmplätze tauschen Mit dieser Funktion können Sie Programmplätze austauschen. Drücken Sie die Taste , um die Markierung in der unteren Leiste  auf das „Sender tauschen“-Symbol zu wechseln. Sie befinden sich nun im Tauschmodus: 1.

  • Seite 40: Favoritenlisten Erstellen Und Bearbeiten

    5. PROGRAMME VERWALTEN Favoritenlisten erstellen und bearbeiten Favoritenlisten dienen dazu Programme in Gruppen zusammenzufassen, um Sie leichter auswählen zu können. So können Sie in diesem Menü die Programme in bis zu 8 verschiedene Favoritenlisten einsortieren.  Favorit Programme in eine von 8 Favoritenprogrammlisten aufnehmen - Taste) In eine Favoritenliste fügen Sie die Programme, die Sie am häufigsten nutzen oder die Sie nach Sparte sortiert haben möchten.

  • Seite 41: Alle Programme Löschen

    5. PROGRAMME VERWALTEN Alle Programme löschen Löscht die gesamte TV-Programmliste Löscht die gesamte Radio-Programmliste Löscht alle als verschlüsselt gekennzeichneten Programme aus der Liste Neue Programme suchen Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert.

  • Seite 42: Für Fortgeschrittene: Suchen Von Programmen

    6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN 6 Für Fortgeschrittene: Suchen von Programmen Der DVB-Receiver ist bereits für viele Satelliten vorprogrammiert. Die meisten Übertragungskanäle (Transponder) sind mit Ihren Steuersignalen werksseitig vordefiniert. In der Programmliste sind alle frei empfangbaren Programme vor- eingestellt, die zum Druckzeitpunkt aktuell gesendet wurden. Die Vielfalt der digitalen Radio- und Fernsehprogramme nimmt aber täglich zu.

  • Seite 43: Manueller Suchlauf -- Programme Auf Einem Transponder Suchen

    6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Manueller Suchlauf -- Programme auf einem Transponder suchen In der digitalen Übertragung wird nicht nur ein Programm pro Übertragungsfre- quenz übertragen, sondern mehrere oder ganze Programmpakete. Bei der manuellen Programmsuche können Sie gezielt einzelne Transponder nach Programmen oder Programmpaketen absuchen.

  • Seite 44: Suchmodus

    6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Satellit Hier wählen Sie den Satelliten aus auf dem Sie suchen möchten. Zur Auswahl stehen nur die im Menü ´Installation´ unter dem Menüpunkt ´Satellit bearbeiten´ ausgewählten Satelliten, wie ASTRA, HOTBIRD. Die Auswahl der Namen erfolgt mit Der Satellitenname lässt sich ebenso im Menü...
  • Seite 45 6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN TP-Programmsuchlauf 1. Wählen Sie mit den Tasten im Feld "Satel- lit" den Satelliten aus, auf dem gesucht werden soll. 2. Wählen Sie nun den Übertragungskanal (Fre- quenz/Transponder) aus, der abgesucht werden soll. Die Da- ten und Steuersignale des ge- wählten Transponders werden in den darunterliegenden Zeilen...

  • Seite 46: Transponder Ändern, Löschen Und Neue Transponder Anlegen

    6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Transponder ändern, löschen und neue Transponder anlegen In diesem Menü können Sie neue Übertragungskanäle einrichten oder bestehen- de ändern, wenn sich die Empfangsparameter geändert haben sowie neue Transponder hinzugefügt werden. Mit dem Befehl "Suchen" können dann die ein- zelnen Programme des Transponders gesucht werden.
  • Seite 47 6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN "Horz" (Horizontal) oder "Vert" (Vertikal) Symbolrate Datenmenge, die auf diesem Transponder pro Sekunde über- tragen wird. Direkte Zifferneingabe mit Tasten . Einzelne Zif- ferpositionen löschen mit . Eingabe von "00000" bis "99999" Ksps Fehlerkorrekturrate einstellen (Forward Error Correction). Am Besten auf „Auto“...

  • Seite 48: Alle Programme Eines Satelliten Suchen (Satellitensuchlauf)

    6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN Alle Programme eines Satelliten suchen (Satellitensuchlauf) Der Satellitensuchlauf sucht alle vordefinierten und neuen Transponder eines Sa- telliten ab, und trägt die gefundenen Programme und Transponder in die Pro- grammliste ein. Um nicht zu viele unbrauchbare verschlüsselte Programme in der Programmliste abzuspeichern wurde als Such-Option eingestellt, nur nach „frei empfangbar“...
  • Seite 49 6. Für Fortgeschrittene: SUCHEN VON PROGRAMMEN 4. Mit der Taste öffnet sich das Suchotionsfenster: Wählen Sie, ob sie nur TV und/oder Ra- dio Programme suchen möchten und ob nur unverschlüsselte (Freie, FreeToAir) oder alle Programme (komplett) suchen möchten und starten mit den Suchprozess: Es werden alle Transponder (vorprogrammierte und neue) des eingestellten Satelliten automatisch in aufsteigender Reihenfolge abgesucht.

  • Seite 50: Grundeinstellungen

    7. GRUNDEINSTELLUNGEN 7 Grundeinstellungen Mit den Grundeinstellungen wird die Anpassung des Satellitenreceivers an die Satellitenempfangsanlage und an die Kundengegebenheiten vorgenommen. Der Receiver wurde bereits im Werk für Standard-Satellitenempfangs- anlagen mit Universal-LNB auf mehrere Satelliten vorprogrammiert. Für den Mehrsatellitenempfang wird der Einsatz einer DiSEqC-Umschaltmatrix vo- rausgesetzt.
  • Seite 51 7. GRUNDEINSTELLUNGEN Satellit Jeder Antenne kann ein Satellit mit den entsprechenden Steuersignalen zuge- ordnet werden. Zur Auswahl steht eine große Liste von Satellitennamen. Die Auswahl der Namen erfolgt mit . (siehe 7.2 Neuen Satellit anle- gen). Transponder Beispieltransponder des gewählten Satelliten zur Anzeige des Signalpegels. Voreinstellung: Frequenz des gerade aktuell eingestellten TV-Programms.

  • Seite 52: Satellitenliste - Ändern/Löschen/Neuen Satellit Anlegen

    7. GRUNDEINSTELLUNGEN Satellitenliste - Ändern/Löschen/neuen Satellit anlegen 1. Aktivieren Sie mit den Tasten den Menüpunkt "In- stallation", dann das Untermenü "Satellit bearbeiten". Die Liste der vorpro- grammierten Satelli- ten stehen zur Verfü- gung. Satellit neu anlegen Löschen des Satellitennamens Ändern des Satellitennamens Verschieben der Satelliten...

  • Seite 53: Erstinstallation

    7. GRUNDEINSTELLUNGEN Erstinstallation Die Erstinstallation dient dazu, durch die Grundeinstellungen geführt zu werden, wenn besondere Einstellungen zum Einrichten der Antenne vorgenommen wer- den müssen. Nacheinander werden Sie nach Menüsprache, Sprachausgabe des Tons, Uhr- zeiteinstellung, Antenneneinstellung und vorprogrammierte Programmliste oder Programmsuchlauf gefragt. 1.

  • Seite 54: Werkseinstellung - Speichern, Laden

    7. GRUNDEINSTELLUNGEN Werkseinstellung - speichern, laden Sollte Ihr Receiver durch Fehlbedienung in einem undefinierten Zustand stehen, und Sie wissen die korrekten Einstellungen nicht mehr, so können Sie mit dieser Funktion den Receiver in den Auslieferungszustand zurücksetzen. Es werden al- le Transponder-, Programm- und Installationsdaten auf Werkseinstellung zurück- gesetzt.

  • Seite 55: Systemeinstellung

    7. GRUNDEINSTELLUNGEN Systemeinstellung Die Zusatzfunktionen dienen der Anpassung weiterer Parameter an die Kundengegebenheiten. Aktivieren Sie das Hauptmenü mit der Taste und wechseln mit der Taste zu dem Menüpunkt "Systemeinstellung". eines der Untermenüs aufrufen. Bedienung in den Untermenüs:  4:3PS; 4:3LB; 16:9, Auto Einstellung ändern.
  • Seite 56 7. GRUNDEINSTELLUNGEN TV System-Farbnorm Stellen in dieser Zeile die TV-Farbnorm für Bildröhrengräte ein. Diese Einstellung hat nur Auswirkungen bei Scartverbindungen. Voreinstellung: "PAL " TV Bildschirmformat Wählen Sie je nach angeschlossenem TV-Gerät "4:3 Pan und Scan ", „4:3 Briefkasten“ (Letterbox), „4:3 Vollbild“ oder "16:9 Breitbild" als Bildschirm- format.

  • Seite 57: Osd Einstellung

    7. GRUNDEINSTELLUNGEN 7.5.2 OSD Einstellung Aktivieren Sie das Hauptmenü mit der Taste und wechseln mit der Taste zu dem Menüpunkt „Systemeinstellung/OSD Einstellung".  1 … 10; 7  1 … 10; 7  Ja, Nein  1…10 Sec; 2 Sec. ...

  • Seite 58: Scart Menü

    7. GRUNDEINSTELLUNGEN 7.5.3 Scart Menü Aktivieren Sie das Hauptmenü mit der Taste und wechseln mit der Tast e zu dem Menüpunkt "Audio-Videoeinstellung". Video-Ausgang Wählen Sie hier je nach angeschlossenem Gerät für den Video-Ausgang die Signalform "CVBS" oder "RGB". Diese Einstellung hat nur Auswirkun- gen bei Scartverbindungen.

  • Seite 59: Systeminfo

    7. GRUNDEINSTELLUNGEN 7.5.6 Systeminfo Hier finden Sie einige Angaben zum Gerät für den Service-Fall...

  • Seite 60: Software Update Über Satellit

    7. GRUNDEINSTELLUNGEN 7.5.7 Software Update über Satellit Da das digitale Fernsehen noch ständigen Änderungen unterliegt, ist es auch notwendig die Emp- fangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Der Hersteller pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit zu Zeit die neuen Versionen über die Homepage im Internet zum direkten Herunterladen und Überspielen über die USB- Schnittstelle zu Hause bei unseren Kunden.
  • Seite 61 7. GRUNDEINSTELLUNGEN 4. Nach dem Download erscheint die Meldung „Download fertig, Flash beschreiben?“ Wenn Sie mit ´Ja´ bestätigen erscheint die Meldung „Schreibe Flash“. OK= Ja, Exit= Nein“. Schalten Sie den Receiver während des Schreibens nicht aus. Dies kann sonst zu einem Speicherschaden führen.

  • Seite 62: Kindersicherung - Passwort Einrichten

    7. GRUNDEINSTELLUNGEN 7.5.8 Kindersicherung - Passwort einrichten Es gibt zwei Stufen der Kindersicherung: 1. Auf einigen Programmplätzen werden Sendungen übertragen, die nicht jedem zugänglich sein sollen (z.B. jugendgefährdende Sendungen). Sie können je- den einzelnen Programmplatz verriegeln. Siehe hierzu Abschnitt 5.3 "Sperren" von Programmen.
  • Seite 63 7. GRUNDEINSTELLUNGEN 5. Die Sperre für das Installati- ons- und das Programm- verwaltung-Menü ist werksseitig auf „Nein“ einge- stellt, ebenso wie für das Menü `System-einstellung´ und ´Timer´. Stellen Sie mit entsprechende Zeile Menü sperren auf ´Ja´, wenn Sie das Menü ebenso sperren möchten.

  • Seite 64: Uhr-Einstellung/Timer (Timer-Beschreibung Siehe Kapitel 4.18)

    7. GRUNDEINSTELLUNGEN Uhr-Einstellung/Timer (Timer-Beschreibung siehe Kapitel 4.18)  Um korrekte Uhrzeitenanzeigen zu können, muss die Eingabe für Zeitzo- ne/GMT (General Middleeuropean Time) und die Sommerzeit korrekt ge- macht werden. Die aktuelle Uhrzeit und das Datum im Receiver werden über das gerade gewählte Programm vom Satelliten geholt. Diese über- nimmt der Receiver automatisch, wenn „Zeitautomatik“...

  • Seite 65: Garantiebestimmungen

    8. GARANTIEBESTIMMUNGEN Für diesen Receiver übernimmt die Firma HEINRICH ZEHNDER GmbH, Tennenbronn, die Garantie für verwendete Materialien und Verarbeitung für eine Frist von 24 Monaten ab Verkaufsdatum an den Endkunden. Bei auftretenden Produktfehlern während der Garantiezeit wird dieses Gerät ohne Kosten für Arbeitszeit und Materialaufwand in Abhängigkeit von folgenden Bedingungen wieder in...

  • Seite 66: Technische Daten

    9. TECHNISCHE DATEN Stromversorgung Eingangsspannung : 12 Volt DC Gleichspannung, 1 A : 100 – 240 V Wechselspannung über Steckernetzteil, 50/60 Hz, 0,5 A Leistungsaufnahme : min. 4,0 Watt, max. 30 Watt, Standby 0,9 Watt Tuner Eingangsfrequenz : 950-2150 MHz Eingangssignal : -25 - -65 dbm Eingangsimpedanz...

  • Seite 67: Standortliste

    10. STANDORT-LISTE Deutschland ASTRA EUTELSAT ASTRA EUTELSAT 1A .. 1G Hotbird 1A .. 1G Hotbird 19,2° Ost 13° Ost 19,2° Ost 13° Ost Aachen 30,6 16,5 31,5 8,9 O Oberstdorf 34,9 11,8 30,7 5,4 O Augsburg 33,6 10,8 34,4 2,8 O Oldenburg 28,5 13,4...

  • Seite 68: Fehlerbeseitigung

    11. FEHLERBESEITIGUNG Fehler Ursache/Abhilfe  Prüfen, ob Netzstecker eingesteckt u. Netzschalter ein ist. Keine Anzeige am Receiver Netzsicherung im Gerät prüfen. (Fachmann)  evtl. Analogreceiver oder SAT-Finder (HP 480) zum Ausrichten ver- Kein Empfang beim Ausrichten wenden. der Antenne  Antenne auf falschen Satelliten ausgerichtet Signalpegel gut, kein Bild, Mel- dung: „Kein Videosignal“...

  • Seite 69: Satelliten-Lexikon

    12. SATELLITEN-LEXIKON 22 KHz-Signal : Steuersignal zum Umschalten HDCP: High-bandwidth Digital Content Pro- zwischen High Band und Low-Band in Univer- tection – Kopierschutz, der bei DVI- und sal LNBs. HDMI-Schnittstellen für hochauflösende Bil- der verwendet wird. AC-3 / Dolby Digital: Bezeichnet ein Tonsys- tem mit mehreren Kanälen, auch AC3 genannt.
  • Seite 70 12. SATELLITEN-LEXIKON LNB 14 V= vertikal, 18 V=horizontal bei zur Vereinfachung der Installation von Dreh- ca.150 mA anlagen entwickelt und wird bisweilen auch als DiSEqC 1.3 bezeichnet. Low-Band : Frequenzband für Satellitenemp- fang im Bereich von 10700 bis 11800 MHz USB: Universal Serial Bus –...
