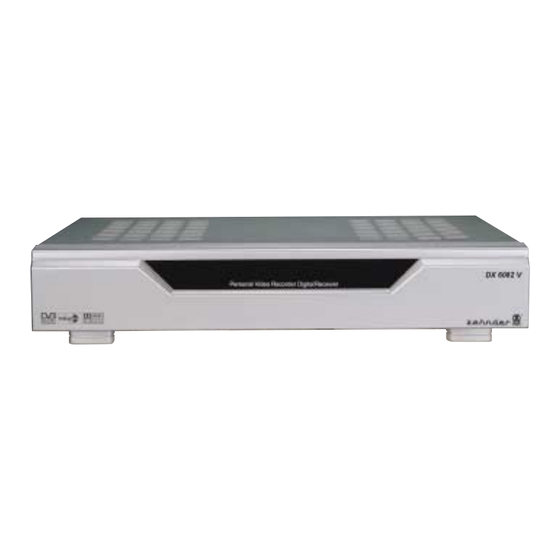

ÜBER DIESE RECEIVER-SERIE DX 6082 V
Die Digital-Video-Receiver Serie
Digitalsatellitenreceivers und eines digitalen Videorekorders für den unabhängigen Emp-
fang und die Aufzeichnung von unverschlüsselten digitalen Satellitenprogrammen
(FTA) im DVB Standard (Digital Video Broadcasting) auf Festplatte (80 Gbyte). Neben
einer verlustfreien digitalen Aufzeichnung und Wiedergabe von TV-Sendungen sparen
Sie sich zukünftig auch die lästige Handhabung mit VHS-Videokassetten. Mit den zwei
Tunern ist es möglich neben dem Aufzeichnen eines Programms gleichzeitig ein anderes
zu sehen, ebenso wie die komfortable Time-Shift-Funktion zu nutzen.
Sie benötigen für den Betrieb eine Satellitenantenne mit Universal-LNB, (mit oberem Fre-
quenzbereich 12 GHz), die auf einen entsprechenden Satelliten (ASTRA, HOTBIRD o.a.)
ausgerichtet ist. Um jedoch den vollen Funktionsumfang des Receivers mit Doppeltuner
zu nutzen, ist die Verbindung mit einem Twin- oder Quattro-LNB mit zwei Anschlüssen
erforderlich.
Die umfangreiche Vorprogrammierung der Programme verschiedenster Satelliten ermög-
lichen Ihnen einen schnellen Zugang zum Empfang Ihrer Lieblingsprogramme. Die über-
sichtliche Vorprogrammierungstabelle liegt dieser Anleitung separat bei. Für die Satelliten
ASTRA 19° Ost, HOTBIRD 13° Ost, Türksat 42°, sind die meisten Übertragungkanäle
(Transponder) mit ihren Steuersignalen bereits vorprogrammiert.
Bei den digital verbreiteten Programmen werden laufend neue Programme aufgeschaltet,
aber auch bestehende auf andere Transponder verschoben. Um ständig alle aktuellen
Programme zu empfangen, ist es deshalb von Zeit zu Zeit notwendig, die Programmliste
über eine der Programmsuchfunktionen zu aktualisieren.
Da das digitale Fernsehen noch ständigen Änderungen unterliegt ist es auch notwendig
die Empfangsgeräte den veränderten Bedingungen immer wieder neu anzupassen. Die
Firma Zehnder pflegt daher die Betriebssoftware kontinuierlich und veröffentlicht von Zeit
zu Zeit die neuen Versionen über die Homepage
rekten Herunterladen und Überspielen über die RS 232-Schnittstelle zu Hause bei unse-
ren Kunden. Einfacher jedoch ist die Aktualisierung der Betriebssoftware per Satelliten-
ausstrahlung über das Menü „ Upgrade über Satellit" (Kap. 9).
Handbuch
Die beiliegende Bedienungsanleitung beschreibt die Installation des Gerätes und die nö-
tigen Schritte zur Nutzung der wesentlichen Funktionen der Receiverserie DX 6082 V.
Außerdem werden die besonderen Merkmale Ihres Receivermodells erklärt, damit Sie al-
le Vorteile nutzen können. Es kann sein, dass darin einige modellabhängige Funktionen,
wie z.B. Common Interface-Schnittstelle, beschrieben werden, die Ihr vorliegendes Gerät
jedoch nicht unterstützt. Bitte beachten Sie dabei, welches Modell Sie vorliegen haben.
•
•
Hotline
Haben Sie trotz alledem noch Fragen?
Setzen Sie sich mit unserer technischen Kundenberatung in Tennenbronn in Verbindung,
die werktags für Sie zwischen 8.00 - 16.30 zur Verfügung steht.
Telefon: 0190 083 225 (25 Cent pro Min.)
Service
Unsere Service-Adresse ist mit der umseitig abgedruckten Firmenadresse identisch.
Lieferumfang
1 Digitalsatellitenreceiver
1 Bedienungsanleitung
Sollte von den aufgeführten Teilen etwas fehlen oder beschädigt sein, wenden Sie sich
bitte an Ihren Händler.
Machen Sie sich zuerst mit den Bedienelementen/Anschlüssen (Kapitel 4) und den
Sicherheitshinweisen (Kapitel 1) vertraut.
Kapitel 3 "Anschluss des Receivers" unterstützt Sie beim Anschließen an die anderen
Geräte und bei der ersten Inbetriebnahme.
DX 6082 V
ist eine gelungene Kombination eines
www.zehnder-sat.de
e-mail:
1 Fernbedienung
2 Batterien
im Internet zum di-
Service@Zehnder-SAT.de
